ZHCT367B March 2022 – April 2024 DRV5011 , DRV5013 , DRV5032 , DRV5053 , DRV5055 , DRV5057 , TMAG5110 , TMAG5110-Q1 , TMAG5111 , TMAG5111-Q1 , TMAG5124 , TMAG5131-Q1 , TMAG5170 , TMAG5170-Q1 , TMAG5170D-Q1 , TMAG5173-Q1 , TMAG5231 , TMAG5273 , TMAG5328
什么是霍爾效應傳感器？
霍爾效應傳感器是一種集成電路，可以準確、一致、可靠地將磁場轉換為電信號。使用霍爾效應傳感器的一些主要優點包括：
- 準確性和精度：高精度鎖存器和開關提供非常嚴格的開關閾值（小至 ±1mT），而一些單軸和 3D 線性傳感器的精度水平低至 2.6%，以便為機械容差提供更大的余量。
- 高靈敏度：一些霍爾效應傳感器能夠檢測小至 2mT 的磁場，允許使用不產生大磁場的小型磁體或低成本磁體。
- 高帶寬：霍爾效應傳感器通常設計用于滿足應用的低功耗、低采樣要求或高帶寬、快速變化的磁場要求。
- 寬電壓范圍：霍爾效應傳感器可以提供寬電壓范圍（有時從 1.65V 到 5.5V），從而實現低功耗應用。此外，對于可能需要高電壓范圍的汽車應用，我們提供高達 38V 的產品。
系統優勢
霍爾效應傳感器具有真正的系統級優勢，可用于從電池供電的便攜式電子產品到高精度工廠自動化系統等各種終端產品。該系統具有的一些優勢包括：
- 實時系統監控
- 磁場強度至位置轉換
- 低成本位置開關
- 高速旋轉編碼
- 靈活的機械布置
三種常見的霍爾效應類型
| 線性位置 | 開關 | 鎖存 |
 |  |  |
| 與磁通密度成正比的模擬或數字輸出信號，用于檢測絕對位置或角度運動。 | 指示磁通密度是否超過簡單開/關（或打開和關閉）應用定義的閾值。 | 確定旋轉編碼的速度和方向以及電機換向的位置。 |
常見的應用和用例
本節介紹了霍爾效應傳感器的常見應用。每個用例都詳細說明了所使用的傳感器類型、傳感器的實現方法、器件建議以及要參考的應用文檔。

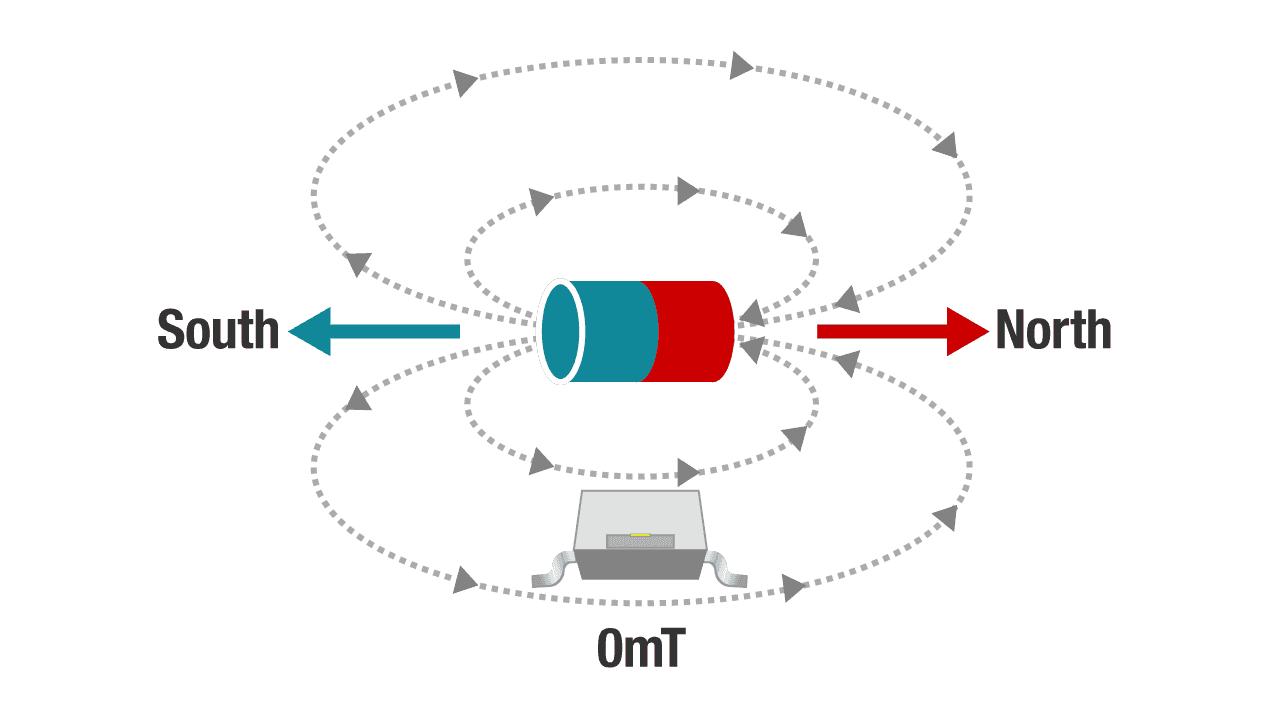

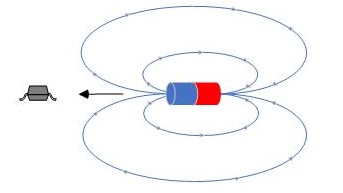

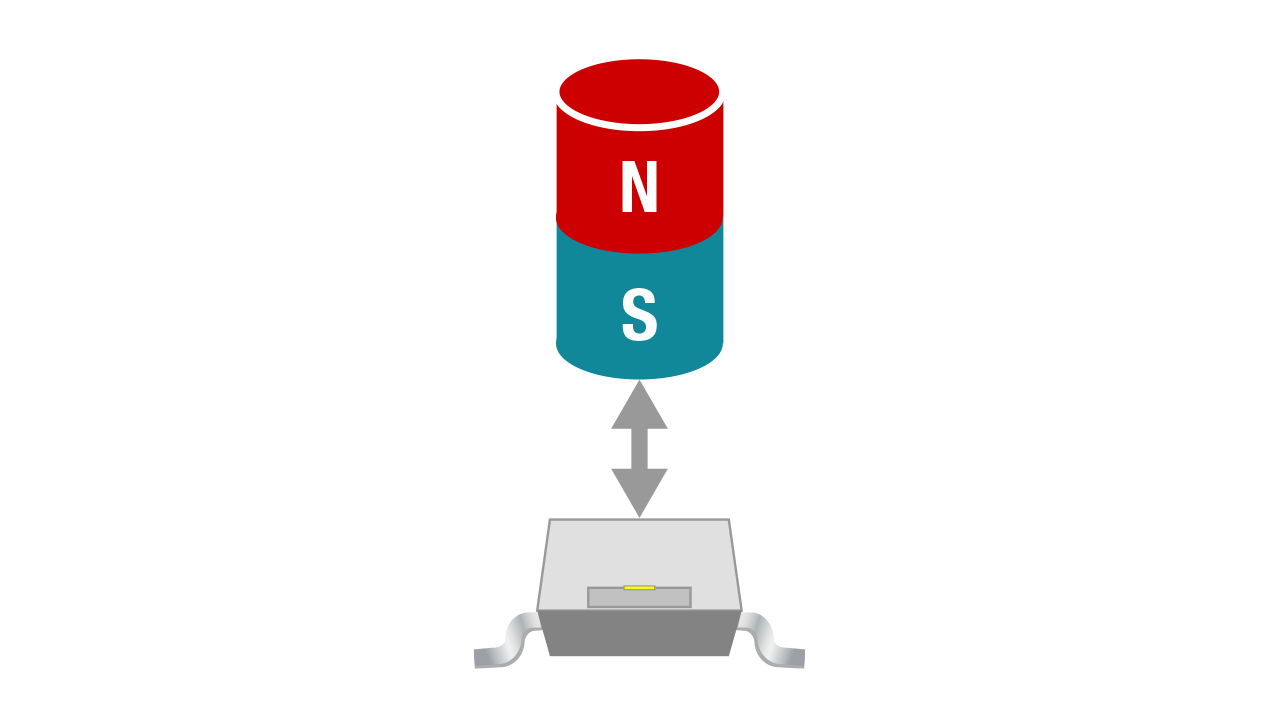

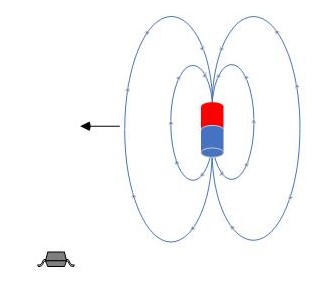

接近檢測 開關指示系統處于兩個固定機械位置中的哪一個位置。下圖顯示了三種常用方法以及磁體相對于傳感器的運動：迎面，頭頂滑過，平面內水平。還使用了線性傳感器，它們不僅可以提供接近物體的數據，還可以提供接近程度的數據。

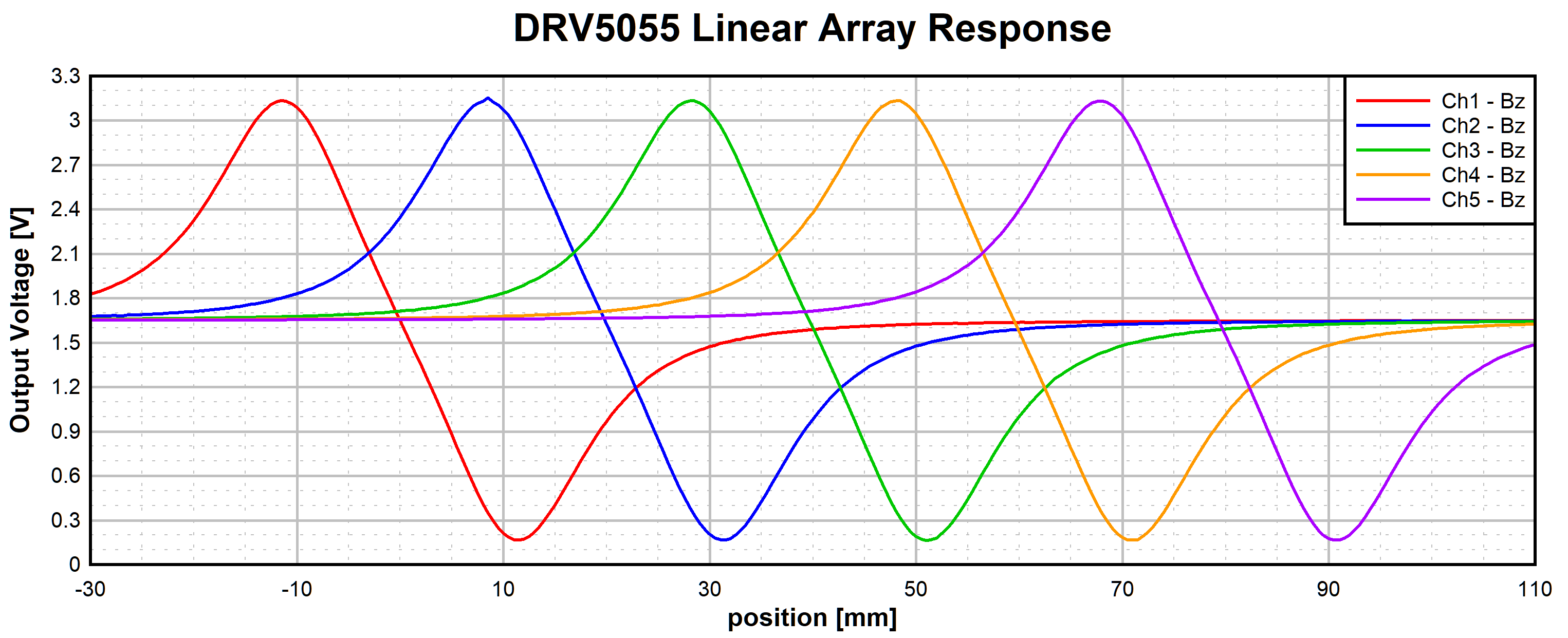

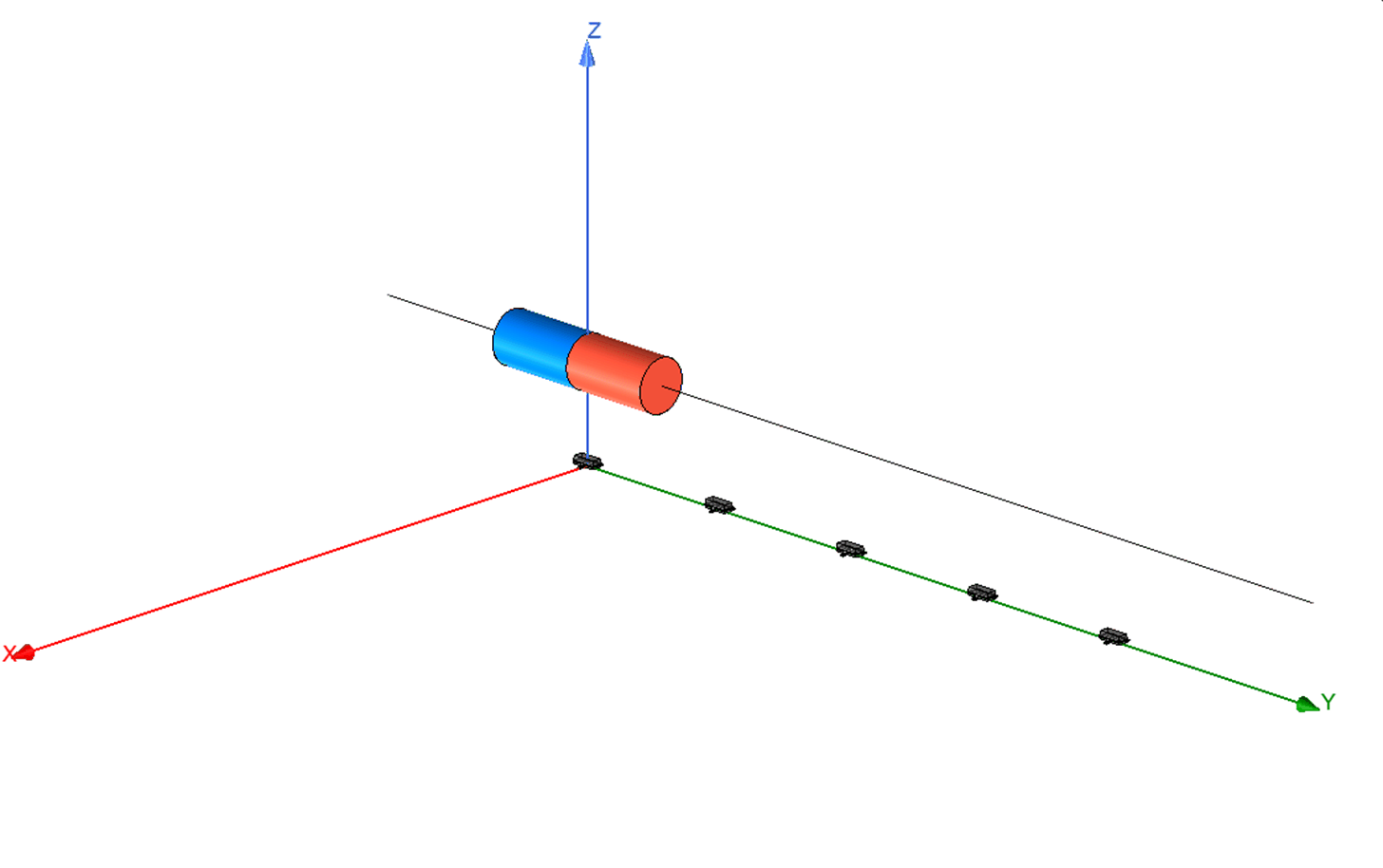

用例：按鈕、滑動開關、蓋閉合或打開檢測、觸發器 推薦的器件：TMAG5231、DRV5032、TMAG5328 其他資源：使用 TI 霍爾效應傳感器設計單位置和多位置開關 應用手冊、使用霍爾效應傳感器的兩態選擇器應用簡報以及 TI 精密實驗室視頻 – 迎面應用簡介。 | 滑動位移 線性器件通過固有的零場點和相對于行程的線性場響應范圍，確定穿過定義路徑（直線、圓弧等）的絕對行程。通過等間隔放置多個傳感器而不重疊其線性區域，可以增加行程范圍。
用例：圖像穩定、柱塞位置控制、高分辨率撥號選擇器 推薦的器件：DRV5055、DRV5057、TMAG5170、TMAG5170D、TMAG5273、TMAG5173-Q1 其他資源：使用線性霍爾效應傳感器跟蹤滑動位移 應用簡報和線性霍爾效應傳感器陣列設計 應用手冊。 | ||||||||||

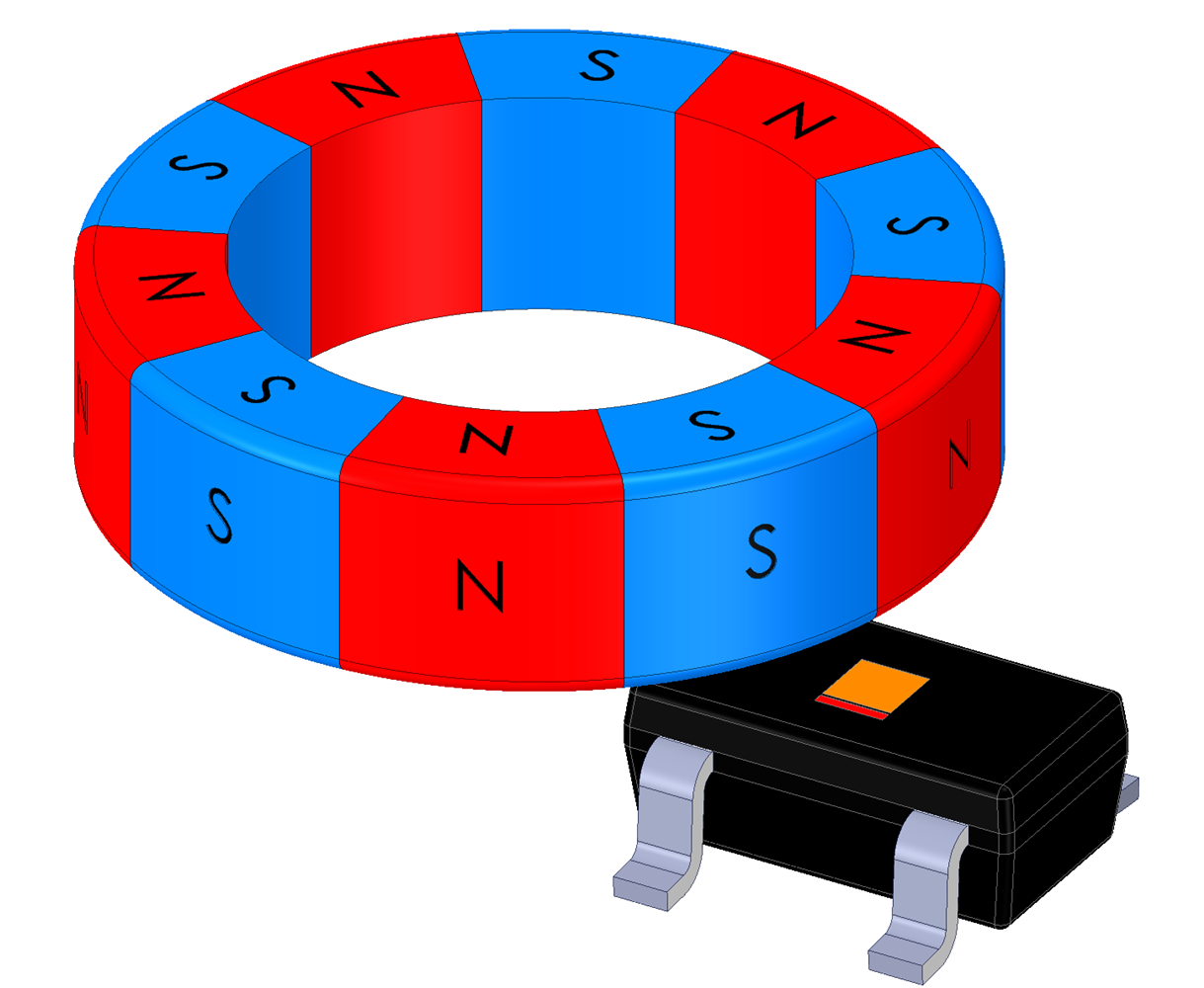

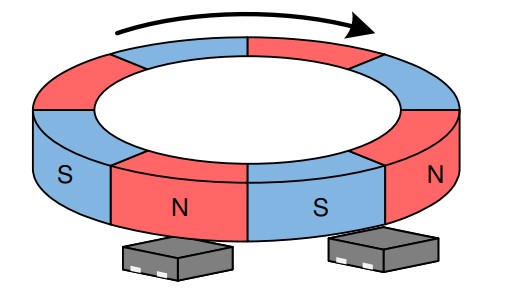

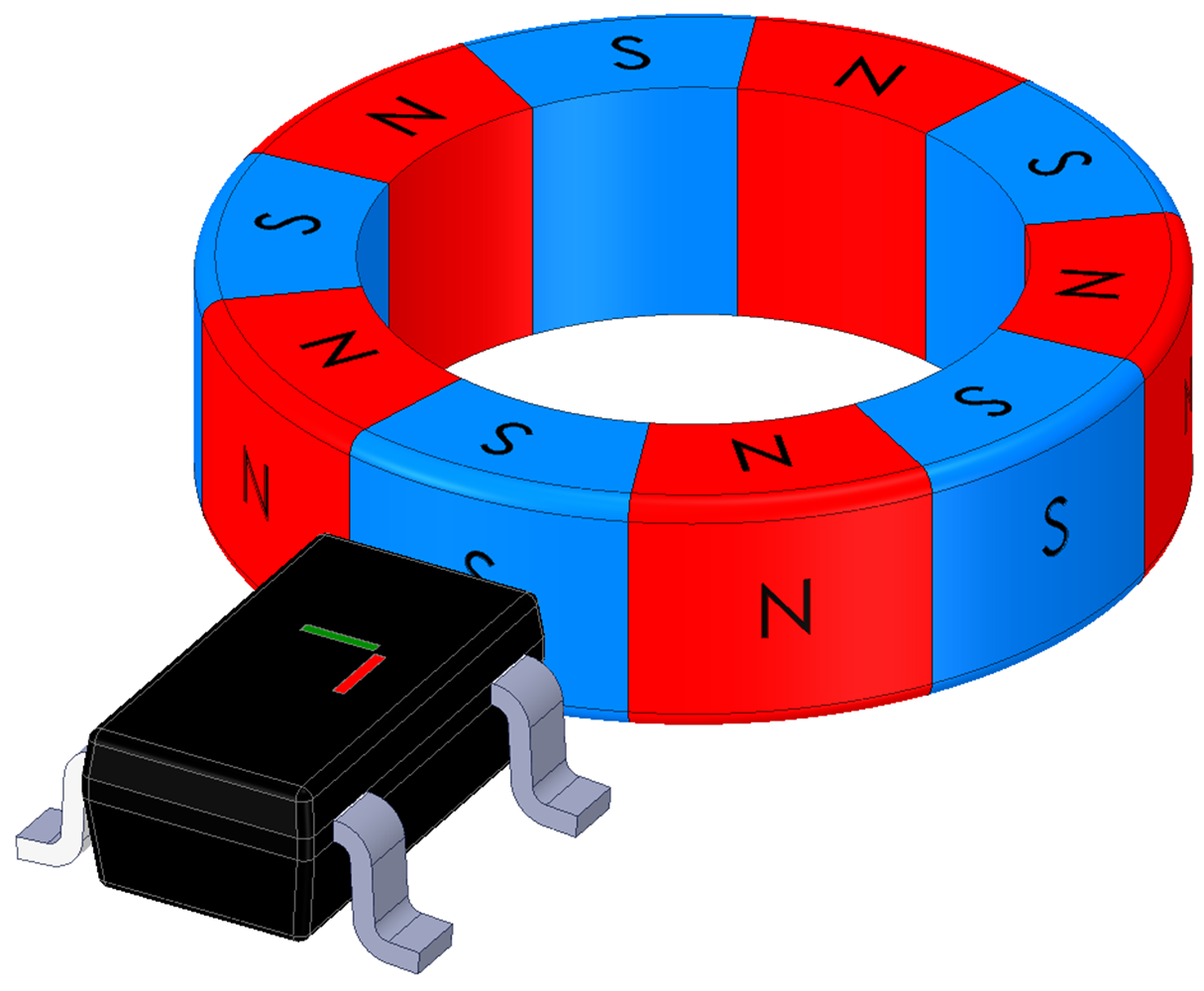

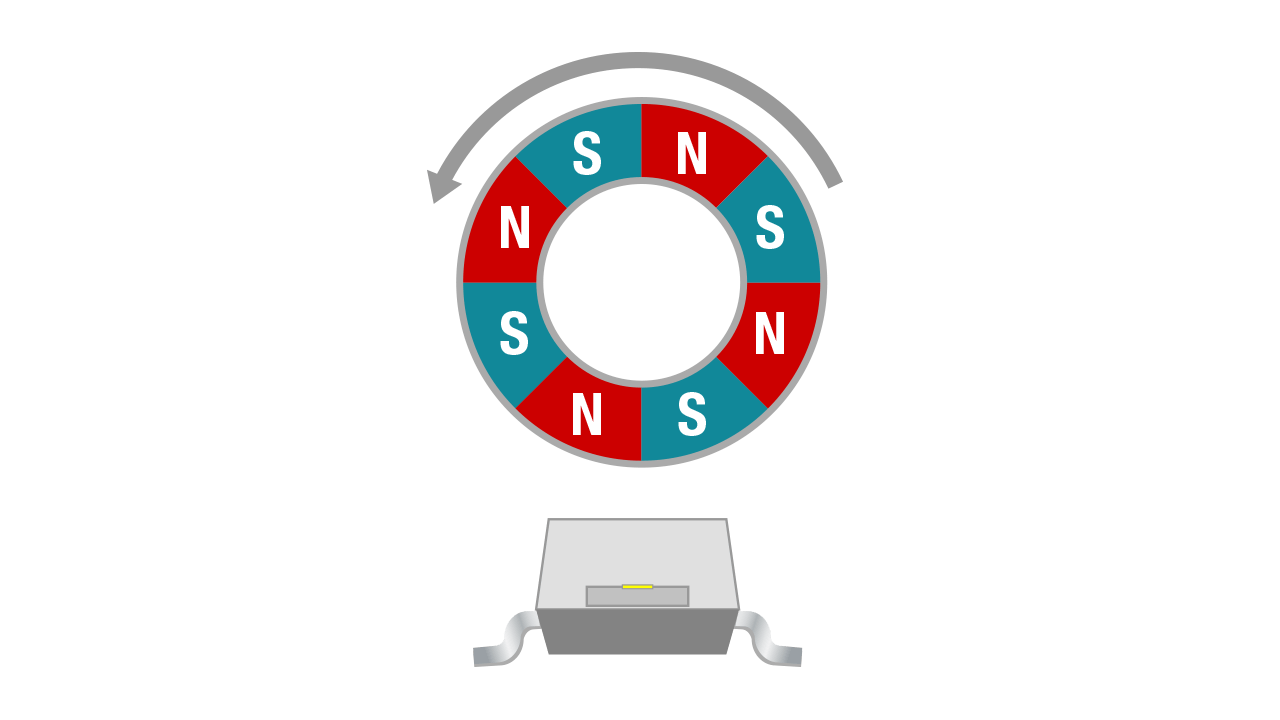

增量旋轉編碼 角行程或線性行程的速度和方向可以通過兩個鎖存器輕松實現（如下圖左所示，采用小外形尺寸無引線 (X2SON) 封裝）。多極磁體還定義了步進分辨率。在恒定速度下，磁信號本質上是正弦的，但是不同相。雙鎖存器裝置可相對于磁體靈活放置，因此使用此類裝置很容易實現正交編碼。

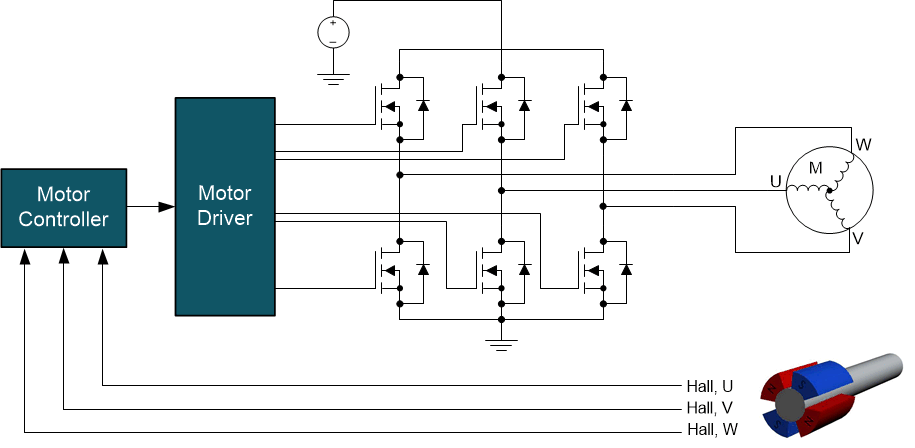

用例：旋鈕、恒溫器、家用電器撥盤、洗衣機滾筒 推薦的器件：DRV5013、TMAG5110、TMAG5111 其他資源：增量旋轉編碼器 應用簡報 | BLDC 電機換向 在此應用中，三個鎖存器用于檢測速度、方向和位置。通過精確地同步通過定子線圈的電流，轉子上的永磁體被這些不斷變化的磁極吸引或排斥，最終產生轉矩使電機旋轉。
用例：BLDC 電機 其他資源：使用霍爾效應傳感器的無刷直流電機換向 應用簡報。 |
3D 絕對位置 3D 線性傳感器能夠測量多個軸以有效地計算絕對位置，因此可以通過此傳感器實現任意行程路徑的位置和運動檢測。

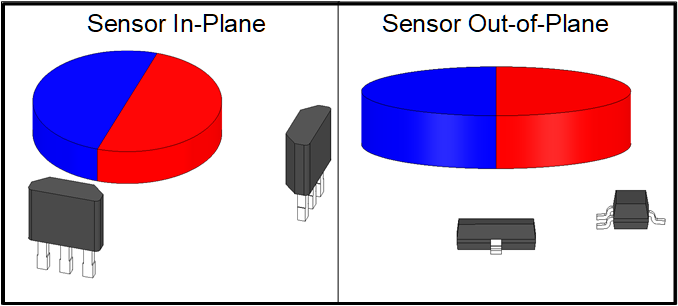

3D 線性傳感器的軌道模塊連接 用例：游戲手柄，線性電機位置 推薦的器件：TMAG5170、TMAG5170D、TMAG5273、TMAG5173-Q1 其他資源：使用絕對位置傳感器測量 3D 運動 應用簡介 | 角度測量（單軸） 通過測量彼此相差 90° 的兩個磁場分量，并在反正切函數 atan(B1/B2) 中使用該信息來計算角度，即可確定旋轉絕對位置。相關任務需要用到兩個線性傳感器（如下面的各圖所示），它們采用兩種不同的封裝類型。
用例：在無人機和手持個人電子產品中使用的云臺 其他資源：利用霍爾效應傳感器測量旋轉運動的絕對角度 應用簡報 | ||

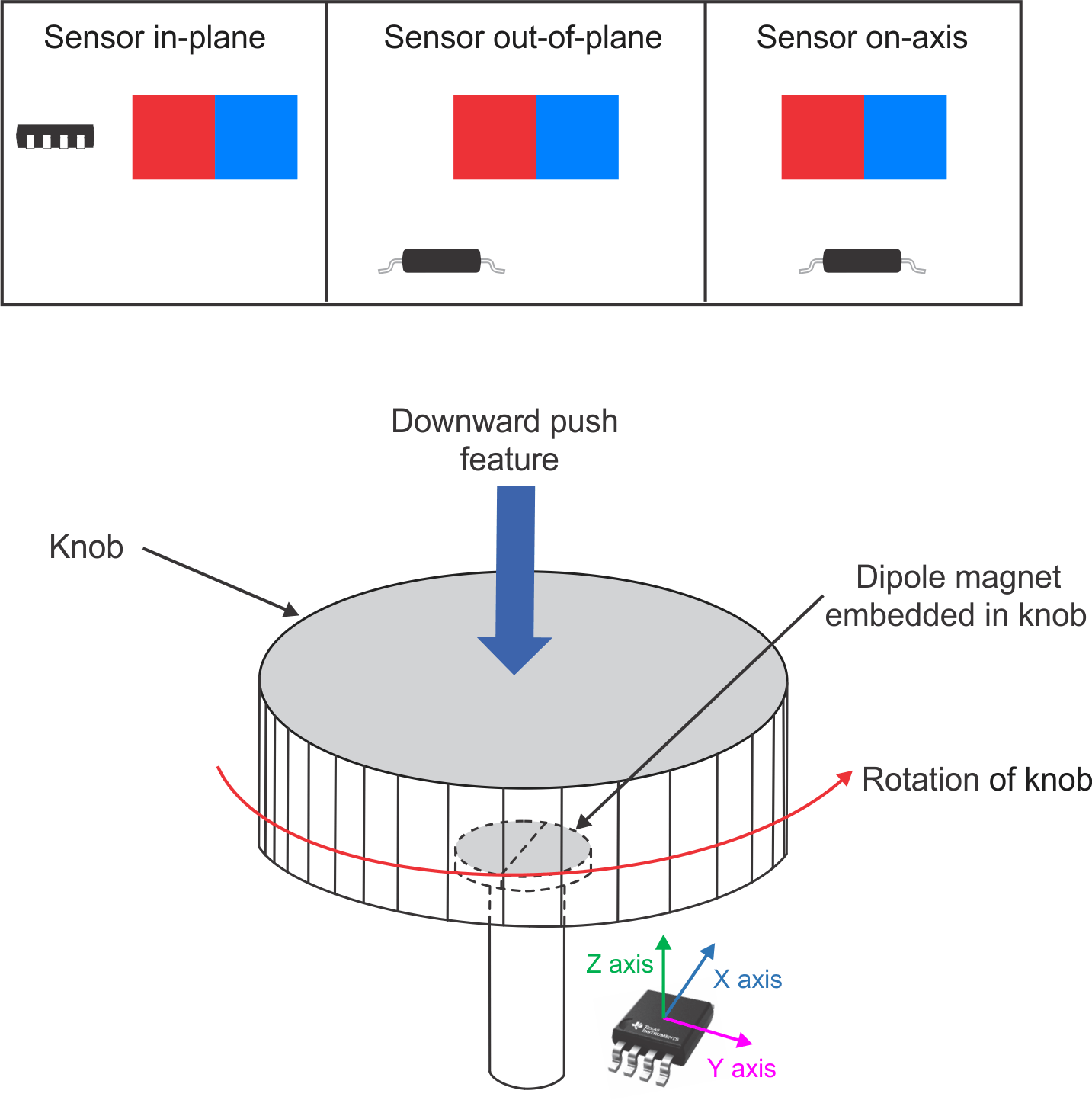

角度測量 (3D) 單個 3D 線性傳感器可以同時監測兩個磁場，但在與磁體相關的機械布置方面具有更好的靈活性（如下面的各圖所示）。

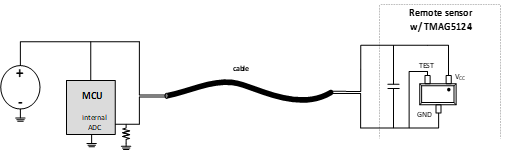

用例：高分辨率旋鈕和撥盤，機器人系統車輪 推薦的器件：TMAG5170、TMAG5170D、TMAG5273、TMAG5173-Q1 其他資源：使用多軸線性霍爾效應傳感器進行角度測量 應用報告 | 傳感器模塊 模塊有多種外形，可用于測量線路末端行程（帶開關）、旋轉編碼（帶鎖存器）、線性位移（具有單軸線性）、角度測量（帶 3D 線性）以及許多其他功能。我們的霍爾效應傳感器產品系列提供一系列產品，可滿足許多傳感器模塊的需求。
用例：遙感模塊、限位開關、線性位移傳感器、旋轉編碼器、角度傳感器 推薦的器件：TMAG5170、TMAG5170D、TMAG5273、TMAG5173-Q1、TMAG5124、TMAG5231、TMAG5111 其他資源：調查 TI 全系列霍爾效應位置傳感器：磁傳感器。 |
其他資源
- 閱讀“了解和應用霍爾效應傳感器數據表”應用手冊，詳細了解如何更好地利用霍爾效應傳感器數據表中的數據。
- 參閱線性霍爾效應傳感器角度測量理論、實現和校準 應用手冊，了解基礎線性傳感器信息。
- 查看全面的 TI 精密實驗室綜合課程，以了解磁傳感器。
