14 D-CAP2?

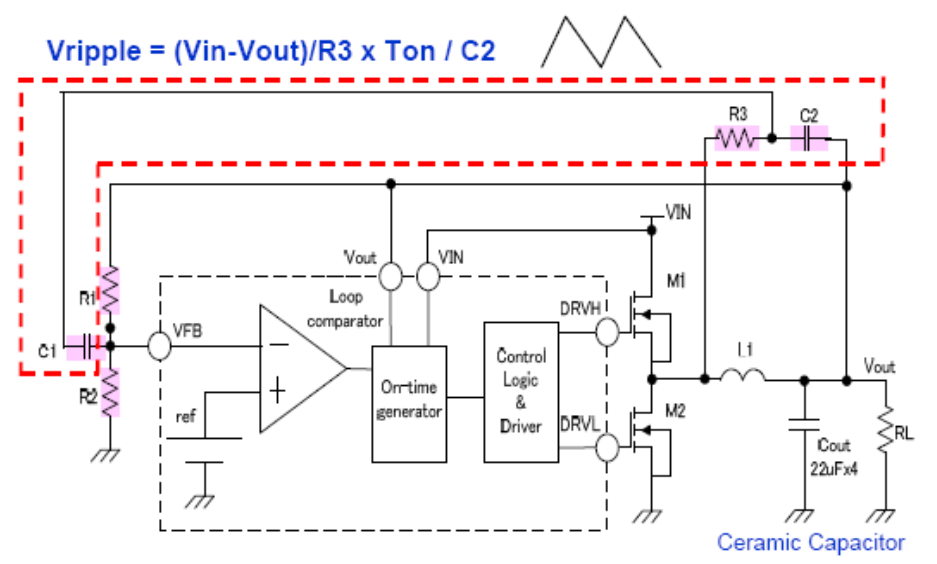

與 D-CAP 略有不同，具有與 D-CAP 相同的瞬態和外部元件優勢。此控制模式無需外部電路即可支持陶瓷輸出電容。來自內部紋波注入電路的信號直接饋入比較器，從而減少了對電容器 ESR 輸出電壓紋波的需求。斜坡由輸出電感器仿真。
使用場合：當需要使用低 ESR 陶瓷輸出電容器實現快速瞬態響應時。
了解詳情：D-CAP2? 頻率響應模型
