4 交流壓降解決方案

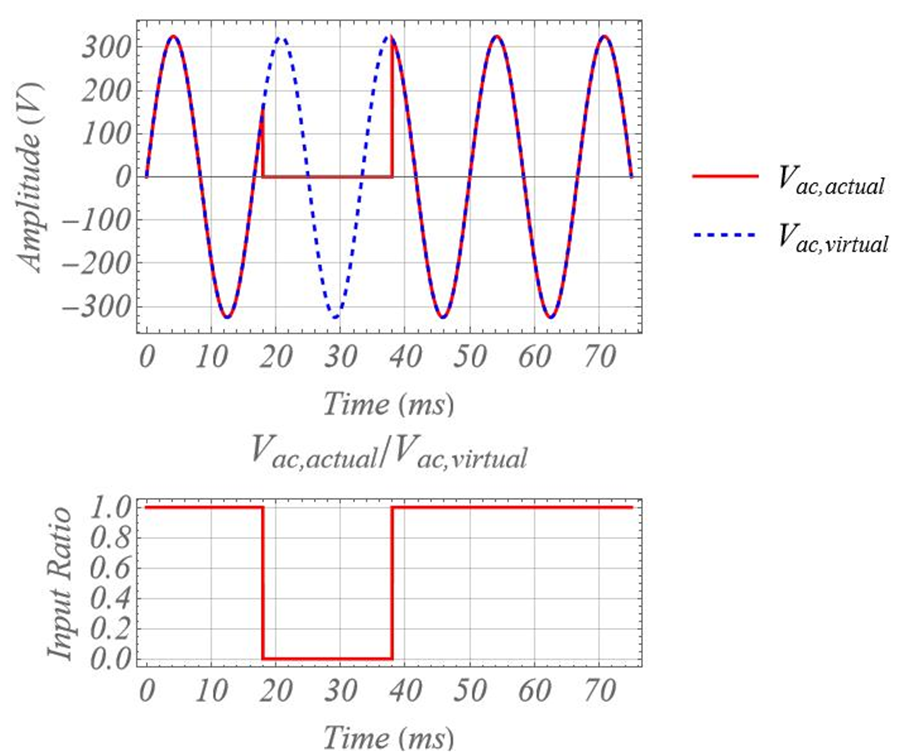

為了精確地確定是否存在交流輸入，該解決方案使用虛擬交流輸入信號來監控實際交流輸入的完整性。通過測量輸入電壓幅度、頻率和相位來生成此虛擬信號，因此在正常運行期間，它可以很好地跟蹤實際交流輸入的 50Hz 和 60Hz 分量。該系統可以比較實際輸入與虛擬輸入，從而輕松地識別是否存在交流輸入電壓。這兩個信號之間的差值如果出現任何突然變化，則表明存在輸入瞬態事件。此瞬態事件用于檢測交流輸入電壓的損失和恢復。圖 3 展示了虛擬交流輸入以及發生壓降事件期間的實際輸入。

圖 4 展示了控制壓降和恢復過程的狀態機。在啟動期間，系統會經歷初始化周期（同步初始化），系統在這個過程中確定 RMS 輸入電壓幅度。它使用軟件鎖相環 (SPLL) 來確保 V_ac,virtual 的相位與 V_ac,actual 的相位匹配。鎖定 SPLL（同步開啟）后，處理器會監控 V_ac,actual/V_ac,virtual 之間的比率（請參閱圖 3）。如果此比率小于目標閾值，則聲明壓降事件且開關立即停止（停止?fàn)顟B(tài)）。此時，系統會清除發生的任何故障并進入待機狀態（就緒），在此狀態下，系統會監控 V_ac,actual/V_ac,virtual 比率來確定該比率何時高于恢復閾值。狀態機確定交流已恢復之后，它會立即恢復開關并重新同步 SPLL（恢復狀態）。通過將 V_ac,actual/V_ac,virtual 比率與 SPLL 結合使用，該算法能夠確定任何輸入電壓或頻率下的交流壓降和恢復時間。此外，由于該算法始終會監視 V_ac,actual/V_ac,virtual 比率，而基于電平的傳統解決方案要檢測交流輸入電壓何時變?yōu)榱?，因此它可以比傳統解決方案更快響應。基于電平的壓降監測會產生延遲，從而導致產生大的電流尖峰和明顯的反向電流。
