增強現實/虛擬現實 (AR/VR) 頭顯、個人電子產品和醫療可穿戴設備(例如連續血糖監測儀 (CGM) PCB)等新興應用,推動了對超小型溫度傳感器的需求。最大限度地縮小這些應用中集成電路的尺寸,可減少器件的熱質量,從而改善熱響應。
TMP110 和 TMP112D 是 TI 旗下率先采用 X2SON 封裝的溫度傳感器。與非芯片級封裝相比,該封裝的外形更小,因此可縮短響應時間、節省空間并更靠近熱源放置。TMP118 是一款采用球柵陣列 (BGA) 晶圓級芯片級封裝 (WCSP) 的超小型溫度傳感器,為超小尺寸樹立了行業新標桿。TMP114 是 TI 產品系列中最薄的傳感器,專為要求高度盡可能低的應用(例如元件下溫度檢測)而設計。
這些傳感器可在空間受限的應用中提升性能和效率。圖 1 展示了這些器件在 TI 產品系列中的適用場景,強調了尺寸和精準度方面的進步。表 1 列出了主要規格,便于快速進行總體對比。
在 圖 1 中,有幾個器件需要重點注意:
表 1 比較了 TI 產品系列中不同器件的關鍵規格。
器件 | 接口 | MAX 精度 | 封裝 | 面積 (mm × mm) | 最大高度 (μm) | 電源電壓范圍 | 關斷 Iq(典型值) | 符合 Q100 標準 |
---|---|---|---|---|---|---|---|---|
TMP118 | I2C | 0.1°C | PICOSTAR-4 | 0.610 × 0.550 = 0.336 | 230 | 1.4V 至 5.5V | 0.10μA | 否 |
TMP114 | I2C | 0.2 | PICOSTAR-4 | 0.760 × 0.760 = 0.578 | 150 | 1.08V 至 1.98V | 0.16μA | 否 |
TMP103 | I2C | 2°C | DSBGA-4 | 0.760 × 0.760 = 0.578 | 625 | 1.4V 至 3.6V | 0.50μA | 否 |
TMP112D | I2C | 0.5°C | X2SON-5 | 0.800 × 0.800 = 0.640 | 400 | 1.4V 至 3.6V | 0.15μA | 是 |
TMP110 | I2C | 1°C | X2SON-5 | 0.800 × 0.800 = 0.640 | 400 | 1.14V 至 5.5V | 0.15μA | |
TMP144 | UART | 1°C | PICOSTAR-4 | 0.760 × 0.960 = 0.7296 | 150 | 1.4V 至 3.6V | 0.50μA | 否 |
TMP108 | I2C | 0.75°C | DSBGA-6 | 1.186 × 0.786 = 0.932 | 625 | 1.4V 至 3.6V | 0.30μA | 否 |
I2C | 0.5°C | DSBGA-6 | 1.490 x 0.950 = 1.4155 | 525 | 1.4V 至 5.5V | 0.07μA | 否 | |
TMP119 | I2C | 0.08°C | DSBGA-6 | 1.488 × 0.950 = 1.414 | 525 | 1.7V 至 5.5V | 0.15μA | 否 |
TMP117 | I2C | 0.1°C | DSBGA-6 | 1.488 × 0.950 = 1.414 | 531 | 1.8V 至 5.5V | 0.50μA | 否 |
TMP112 | I2C | 0.5°C | SOT563 | 1.600 × 1.600 = 2.56 | 600 | 1.4V 至 3.6V | 0.15μA | 是 |
圖 2 直觀展示了 PCB 布局中不同封裝尺寸的比較情況。
如上圖所示,X2SON 封裝比采用常見封裝的溫度傳感器小很多。作為參考,圖 3 比較了 PCB 布局上的 X2SON 封裝與芯片級器件,以及超小引線式封裝 SOT-563。
圖 4 所示為芯片級器件尺寸比較的斜角視圖,其中突出顯示了封裝名稱、用于比較的器件及其最大高度。

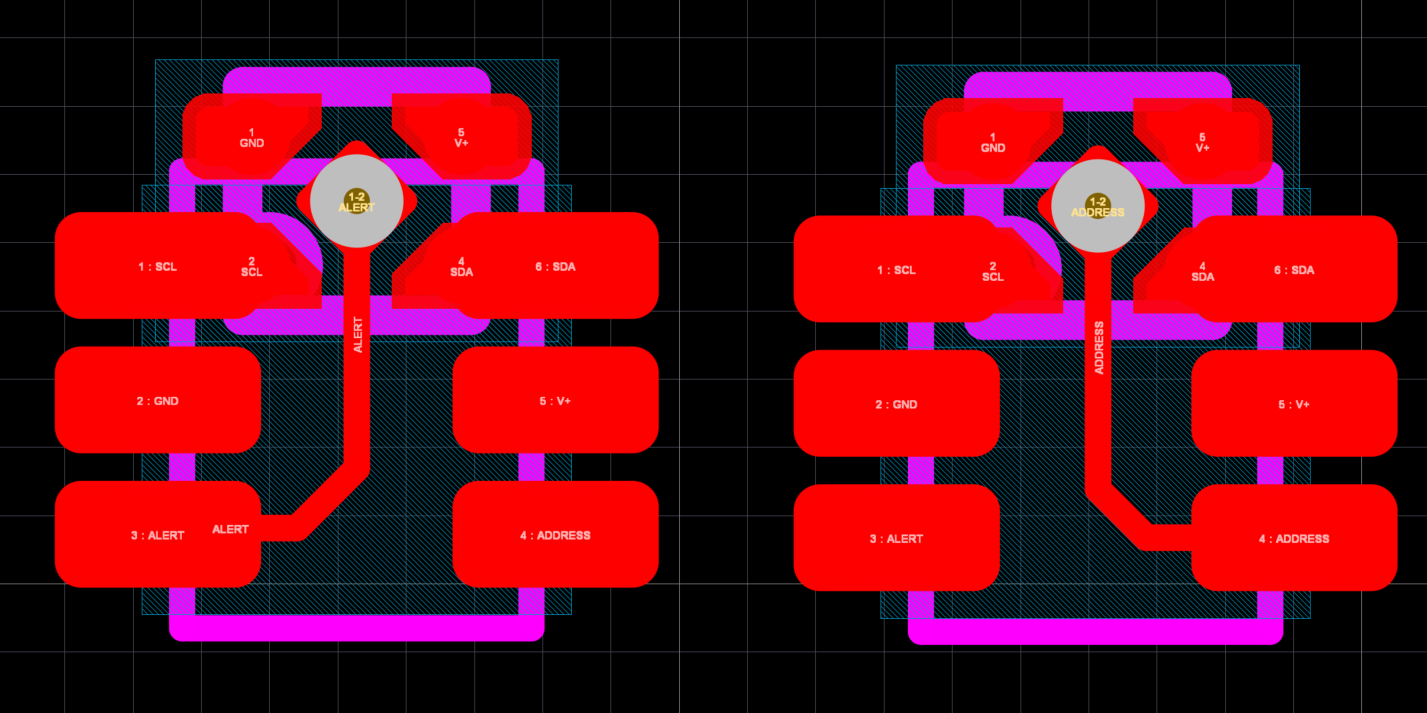

由于 TMP112 和 TMP110 在軟件上完全兼容,需要重點注意的是,盡管由于封裝尺寸的差異它們并非引腳對引腳兼容,但在需要多源的情況下,終端用戶仍然可以采用將 SCL 和 SDA 引腳相互堆疊的方式來進行器件布局。此分層解決方案有助于減少 SCL/SDA 布線堆疊方法的總占用空間。
通用器件型號 | 可訂購器件型號 | 中心焊盤 | 地址 (7 位格式) |
---|---|---|---|
TMP110 | TMP110D0IDPWR | ALERT | 0x48 |
TMP110D1IDPWR | 0x49 | ||
TMP110D2IDPWR | 0x4A | ||
TMP110D3IDPWR | 0x4B | ||
TMP110DIDPWR | 地址 | 0x40、0x41、0x42、0x43 | |
TMP112D | TMP112D0IDPWR | ALERT | 0x48 |
TMP112D1IDPWR | 0x49 | ||
TMP112D2IDPWR | 0x4A | ||
TMP112D3IDPWR | 0x4B | ||
TMP112DIDPWR | 地址 | 0x40、0x41、0x42、0x43 |
如需其他幫助,請?jiān)L問 TI E2E 傳感器支持論壇來向 TI 工程師提問。
