2 AAF 設計方法

假定您已經為您的應用確定了正確的 FDA，并決定是使用低通還是帶通濾波器，以便在 ADC 前面實現出色性能（帶寬、信噪比和 SFDR），請執行以下三個步驟：

1. 了解放大器的特征負載阻抗 (RL)。為使放大器發揮卓越性能，應為放大器實現數據表中列出的正確直流負載或 RL。這是特征阻抗，通常可在規格表的頂部找到。
2. 確定要使用的最接近放大器輸出端的正確輸出串聯電阻的起點。這有助于防止通帶中出現不必要的峰值。通常還可在 FDA 的數據表 - LMH5401 8GHz、低噪聲、低功耗、全差分放大器數據表中找到此信息。
3. 確定是否使用一個或多個外部并聯電阻來反向端接 ADC 的輸入，以及輸入串聯電阻的起始值，以便將 ADC 與濾波器隔離。這些串聯電阻還有助于減少非緩沖 ADC 中常見的通帶中不必要的峰值和“反沖”。

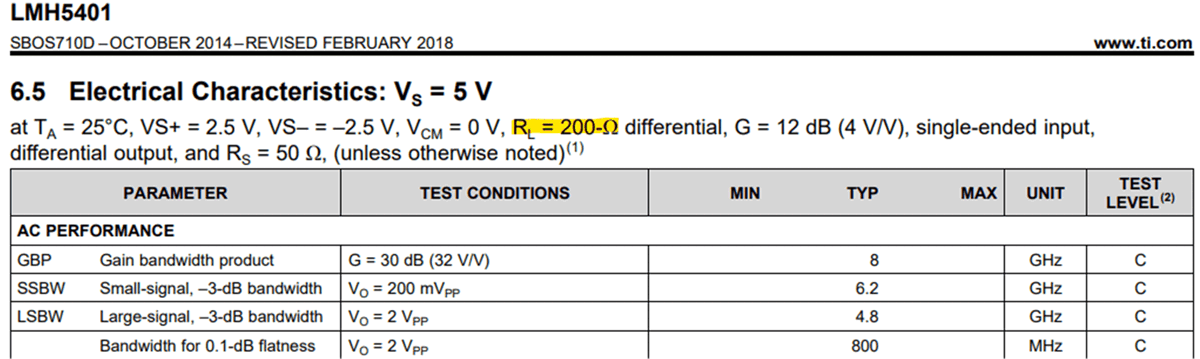

圖 1 展示了一個規格表示例。

圖 2 中展示的通用電路和表 1 中的濾波器參數列表適用于大多數高速差分 FDA 和 ADC 接口；您可以將兩者用作 AAF 設計的基礎。

雖然并非每個濾波器結構都完全相同，但圖 2 可作為快速開始設計的藍圖。使用此設計方法有助于充分利用大多數高速 ADC 的相對高輸入阻抗和驅動源 (FDA) 的相對低輸出阻抗，從而更大限度地減小濾波器的插入損耗。
