ZHCT532A December 2023 – June 2024 DLP471TE , DLP471TP , DLP472NE , DLP472TE , DLP650TE , DLP651NE , DLPA3005 , DLPC6540 , DLPC7540
當 TI DLP? 技術發布其 4K 超高清 (UHD) 芯片組時，內容提供商和流媒體設備才剛剛開始提供 4K UHD 選項。0.47 英寸 4K UHD 數字微鏡器件 (DMD) 的推出，使得設計人員有機會開發出便攜式超高清移動智能電視和激光電視。
如今 4K 內容無處不在，DLP 產品的下一代 4K UHD 顯示芯片組將繼續推動創新，使得移動智能電視和激光電視在便攜性、性?xún)r(jià)比以及易用性方面取得突破。
高級圖像處理如何簡化設置
具有超短投射 (UST) 光學元件的移動智能電視和激光電視非常方便，因?yàn)樗鼈兛梢栽谙鄬?duì)較短的距離內投影超過 80 英寸的圖像，且占用空間比傳統平板顯示器小得多。這些 UST 系統使消費者不必將投影儀安裝在天花板上或放置在遠離屏幕的位置，而是可以將其放置在靠近圖像顯示位置的表面上。不過，UST 光學元件也使圖像對投影儀的位置和表面的平坦度更加敏感。此外，許多 UST 投影儀都與屏幕一起出售，需要精確的設置。
為了應對這些挑戰，我們將自動屏幕適配和自動變形等自動校正功能集成到 1080p 和 4K UHD 芯片組中。這樣就可以利用低成本攝像頭快速感應邊緣，然后通過軟件校正圖像以適應屏幕尺寸（請參閱圖 1）。這簡化了設置，因?yàn)橄M(fèi)者在精確安裝上花費的時間更少。即使沒有 UST 光學元件，如果投影儀發生移動或表面不是完全平坦，自動校正功能也非常有用。
實現這些特性所需的圖像處理能力以前需要外部元件，但此類功能現在已作為高級變形引擎和算法的一部分融入到 DLPC7540、DLPC7530 和 DLPC6540 控制器中。設計人員可以使用 DLP471TP、DLP472TE、DLP650TE、DLP472NE 和 DLP651NE 芯片組更輕松地集成自動校正功能，從而使其產品更具吸引力。
| DMD | 控制器 | 分辨率 | 亮度（流明） | 特性 |
|---|---|---|---|---|
| DLP471TP | DLC6540 | 4K UHD | 1800 | 2D Keystone 自動屏幕適配 自動變形 混合 |
| DLP472TE | DLPC7540 | 4K UHD | 6000 | |
| DLP650TE | DLPC7540 | 4K UHD | 8000 | |
| DLP472NE | DLPC7530 | 1080p | 6000 | |
| DLP651NE | DLPC7530 | 1080p | 8000 | |
| DLP472NE | DLPC7530 | 1080p | 6000 | |
| DLP651NE | DLPC7530 | 1080p | 8000 |
圖 1 變形引擎通過自動屏幕適配調整功能實現輕松設置降低系統 BOM 成本和復雜性

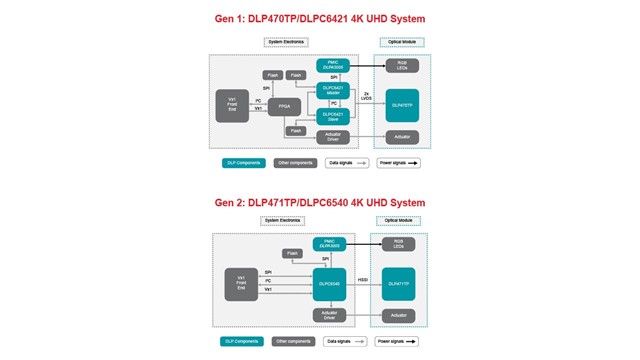

DLPC6540 和 DLPC7540 控制器無需現場可編程門陣列 (FPGA) 和外部閃存存儲器，即可連接 DLP 芯片組。這不僅簡化了設計，而且大大節省了物料清單成本。圖 2 展示了 0.47 英寸 DLP471TP DMD、專用 DLPC6540 顯示控制器和 DLPA3005 電源管理集成電路/LED 照明驅動器如何降低復雜性。
圖 2 降低了 DLPC6540 和 DLP471
芯片組方框圖中的復雜性降低復雜性的另一種方法是使用現成的光學模塊。光學模塊是一個緊湊的組件，集成了 DMD、光源、光學元件及相關的機械結構。TI 與許多光學制造商合作，為開發人員提供可直接用于生產環境的光學模塊。因此，您可以將光學和機械開發外包，而不是花時間設計和制造定制解決方案，從而更快地將產品推向市場。
結語
新一代 4K UHD 和 1080p 芯片組可減少所需的元件數，同時還可增加更多先進的圖像處理功能。該產品系列包括 DLP Pico 產品中的DLP471TP DMD 和 DLPC6540 控制器，適用于小于 2000 流明的小型設計，而 DLP472NE, DLP651NE DMD 和 DLPC7530 控制器以及 DLP472TE, DLP650TE DMD 和 DLPC7540 控制器非常適合超過 2000 流明的設計。
這些先進的功能和 DLP 技術生態系統有助于您向市場提供炫麗的超高分辨率顯示設備，并充分利用快速推出的各種 4K UHD 資源。
其他資源
- 下載 DLP650TE, DLP472TE, DLP472NE 和 DLP471TP DMD 數據表
- 下載 DLPC7530, DLPC7540 和 DLPC6540 控制器數據表。
- 使用 DLP LightCrafter Display 471TP, DLP472TEEVM 和 DLP472NEEVM 評估模塊進行開發。
- 查看以下應用簡介：“利用 4K UHD 查看更多細節”和“適用于移動智能電視的 DLP? 技術”
- 閱讀應用手冊“TI DLP 系統設計：亮度要求和權衡”，詳細了解如何為給定應用選擇產品功能。
- 下載產品概述“ TI DLP 4K 超高清 (UHD)顯示芯片組”和“TI DLP 1080p 全高清顯示芯片組”。
