在向工業 4.0 自動化轉變的過程中，工廠車間的機器人數量呈指數級增長，其中包括工業機器人、協作機器人和服務機器人（自動導引車和自主移動機器人）。由于這些機器人經常與人類并肩工作，因此它們必須具備先進的傳感能力和功能安全特性，以識別潛在碰撞，從而盡可能降低人身傷害和財產損壞的風險。
工業機器人廣泛應用于制造業，來執行裝配和焊接等重復性任務。它們可以輕松處理重達 1,000kg 的有效載荷，并以每秒超過 10 米的速度運行，與人類相比，效率更高且制造能力更強。工業機器人通常在籠子或圍欄內運行以保護人類，當人類進入籠子或圍欄時，傳感器會使機器人安全停止。
雖然安全籠是保護人類免受工業機器人傷害的傳統方法，但這種做法也有缺點。首先，籠子會占用大量空間，限制了制造商在工廠車間添加更多機器人的能力。其次，每次有人進入安全籠時，機器人都會停止運行，這導致周期時間增加。對于工業機器人而言，周期時間是指機器人完成一次操作所需的時間；周期時間還取決于機器人末端執行器的最高運行速度。優化周期時間可提高工作效率。
確定合適的傳感器解決方案
一家工業公司最近聯系 TI，希望在其工廠升級過程中采用虛擬安全防護解決方案。為了在不影響人員安全的前提下盡可能縮短工業機器人的周期時間，他們希望在有人員出現時將機器人的運行速度降低到安全范圍內，而不是讓機器人完全停止。

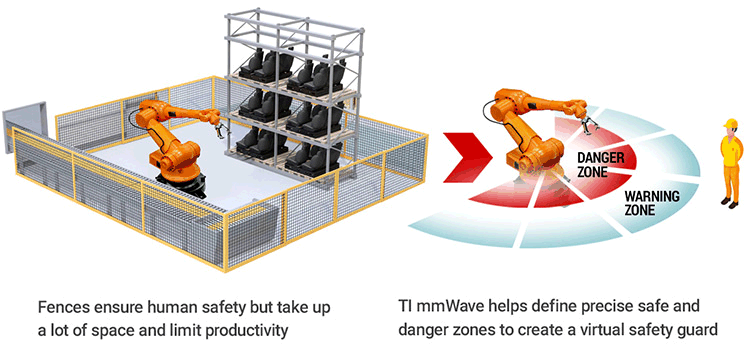

為了在同一空間內安裝更多工業機器人，并實現優化周期時間以提高生產效率的總體目標，該公司希望淘汰老式的安全籠，代之以虛擬安全防護裝置。這種非接觸式傳感器解決方案可在每個機械臂周圍創建警告和危險區域，以檢測是否有人，從而確保工人安全。圖 1 展示了當前布局和所需的布局。

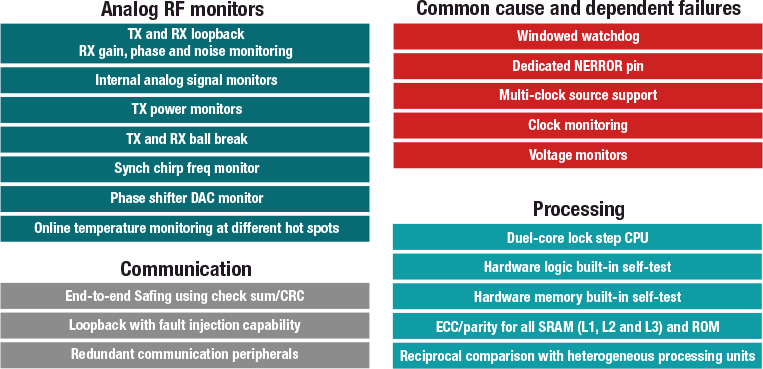

這種非接觸式傳感器解決方案必須實現功能安全，才能幫助更大程度降低與可能導致人身傷害、環境污染或財產損失的潛在危險故障相關的風險。TI 設計的毫米波雷達傳感器可幫助解決此類難題。從功能安全的角度來看，TI 在開發 IWR6843 等毫米波器件之前，已進行了大量的硬件和軟件開發工作，并獲得了 Technischer überwachungsverein (TüV) SüD 的器件認證。如圖 2 所示，IWR6843 傳感器還內置多種功能安全機制，這些機制提供國際電工委員會 61508 所要求的必要診斷覆蓋范圍，可在元件級別滿足高達安全完整性等級 (SIL) 2 的隨機硬件功能。
TI 基于毫米波的安全防護裝置不受工廠車間的碎屑、煙霧和照明條件等環境因素的影響。與符合功能安全標準的激光雷達相比，它們的成本更低，外形尺寸更小。出于這些原因，客戶希望使用 IWR6843 傳感器來解決其設計難題。然而，他們并不是雷達或安全專家，因此需要在基于雷達的開發和最終產品的功能安全認證過程方面獲得額外的指導。由于缺乏雷達和功能安全方面的專業知識，加之時間緊迫，他們需要尋找基于功能安全傳感器的第三方即用型解決方案。
查找合適的即用型雷達傳感解決方案
下載工業毫米波雷達傳感器第三方搜索工具后，該項目的首席工程師在即用型類別中找到了 Inxpect 基于 IWR6843 的 SBV-01 安全雷達傳感器。SBV-01 非常適合，因?yàn)樵搨鞲衅髦С殖鋈霗z測，可防止重新啟動，并具有動態 3D 覆蓋范圍。由于 Inxpect 的 SBV-01 模塊已通過 SIL 2 認證流程，因此該模塊開箱即用，終端客戶可以輕松集成該模塊，并顯著加快實現 SIL 認證系統的速度。通常情況下需要很長時間才能獲得安全認證 – 許多時候需要一年甚至更長時間。Inxpect 提供既滿足技術要求又符合 SIL 2 認證的即用型解決方案，能夠減少開發工作量，規避認證時間過長的問題并滿足緊迫的進度要求。
要了解 TI 毫米波如何助力您的工業自動化應用，請查看工業毫米波雷達傳感器第三方搜索工具。您可以在其中探索不同的產品類別，按相關參數進行排序，并直接聯系第三方以尋求幫助。
