在汽車電氣化的競爭格局中、原始設備制造商 (OEM) 無法妥協的一點是混合動力和電動汽車的安全性和可靠性。

為了實現安全性和可靠性，汽車的電池管理系統 (BMS) 必不可少：

• 避免電芯故障。
• 通過電芯和環境傳感器監控快速檢測故障并對其作出反應。
• 持續監控汽車高壓系統內的隔離情況。
• 估計車輛可行駛里程。
• 評估充電或驅動的最大功率。
• 根據電池組容量延長可行駛里程。
• 延長電池組更換或回收前的電池循環次數。

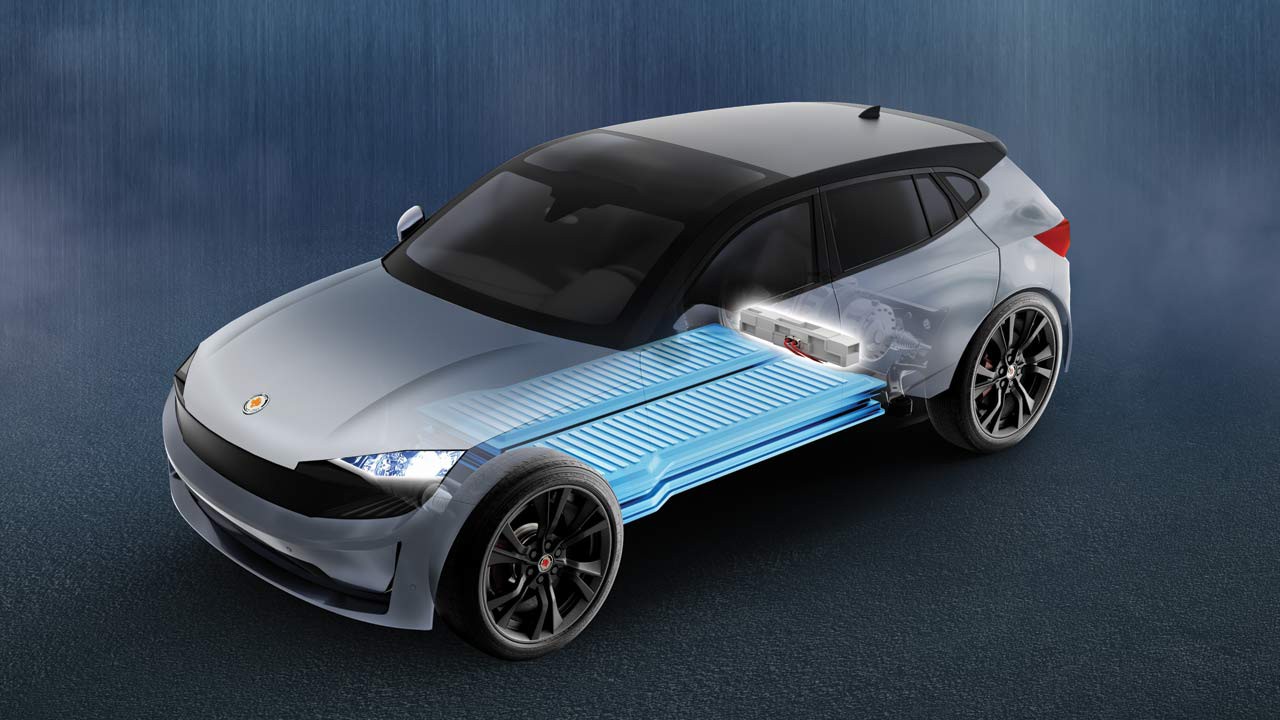

雖然人們對 BMS 更高可靠性的需求不斷增加，但對縮短開發周期的需求也在增加。鑒于這些類型系統的復雜性，OEM 正在尋求與系統開發商、半導體公司及其第三方合作伙伴更緊密的合作以簡化開發。圖 1 顯示了電動汽車 (EV) BMS 的一個示例。

這種協作在 BMS 開發期間使用的基于軟件的仿真功能中很明顯，在此期間，在開發周期的早期階段就會在正常和過度條件下測試元件和系統，而無需物理硬件或昂貴的測試空間。硬件在環仿真器等工具可以仿真電池模塊或電池組、從而加快開發速度、實現緊湊的測試設置、虛擬原型設計、自動測試，以及無需實際的電池組即可為 BMS 開發軟件的能力。

通過簡化測試流程，仿真器在加速 BMS 領域創新方面發揮著重要作用。

在開發汽車 BMS 時使用仿真器的優勢

硬件在環解決方案提供了一種安全的方法來仿真電池電芯、模塊或電池組的雙極行為。所有電芯的實際高精度電壓輸出稱為電壓電平硬件在環測試。

也可以在信號級測試 BMS 主控制器，并仿真電池電芯和電芯監控單元 (CSU)。此方法的重點是在不使用實際高電壓的情況下測試 BMS 控制器的功能及其與車輛網絡（或任何其他環境）的交互。這為最終硬件提供了更深入的展示，被稱為仿真器。

整個電池組（或模塊）以及電芯和電池組監測器的仿真功能可實現深度和重復測試。例如、您可以使用 BQ79616-Q1 電池監測器等仿真集成電路在很早期的開發階段進行測試。在信號級測試 BMS 控制器的另一個潛在用例是與電機控制器或車載充電器等其他控制單元進行集成測試。

BMS 仿真器的功能

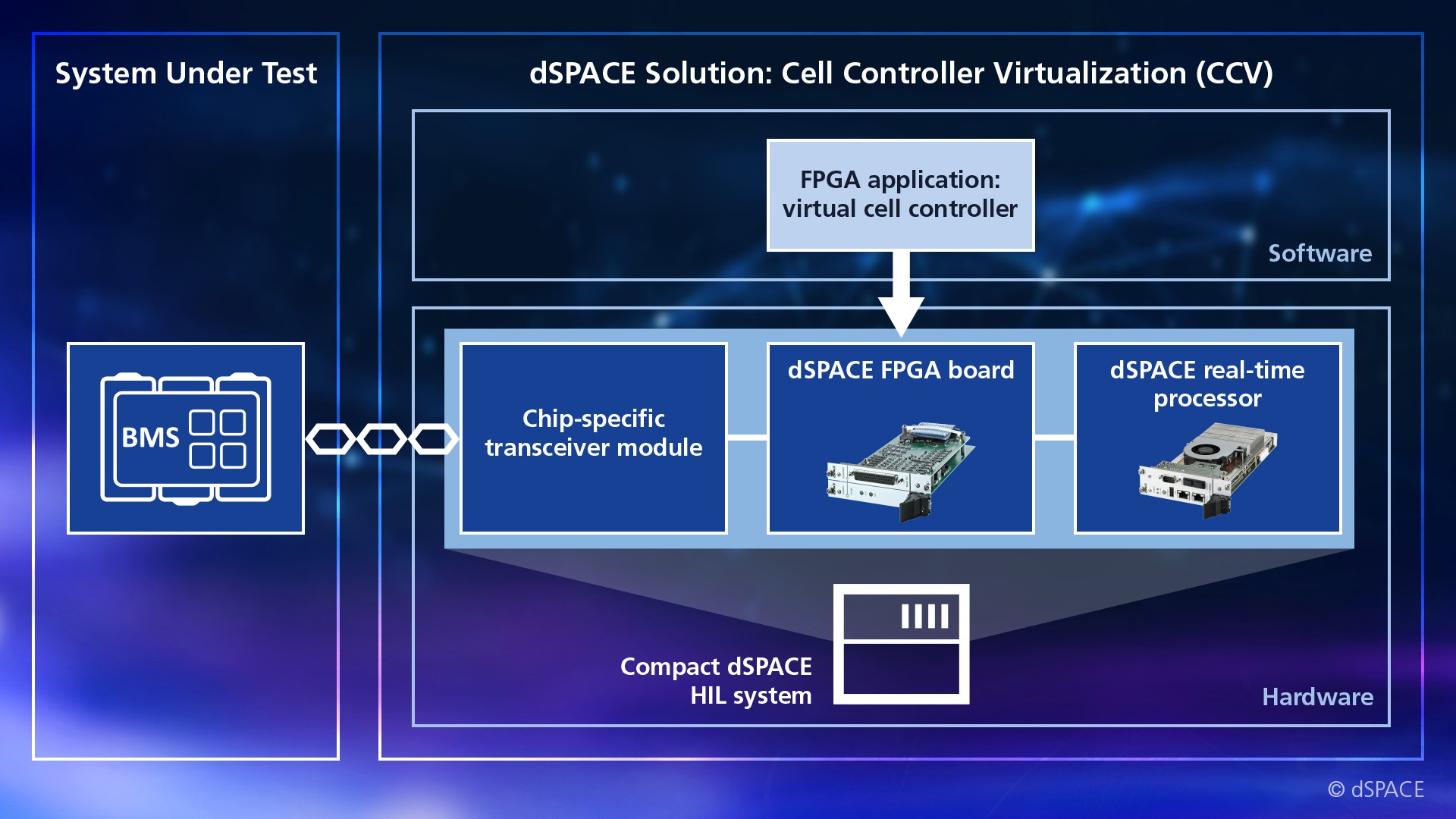

dSPACE 電芯控制器虛擬化 (CCV) 可以對電芯控制器功能執行全面的信號級 BMS 測試，無需完整的硬件，也無需高壓安全設備（如 圖 2 中所示）。

像 dSPACE CCV 這樣的 BMS 測試仿真器的優勢之一是，它使您能夠在昂貴且經常預定的高電壓實驗室環境之外進行測試。與高電壓 BMS 測試相比，信號級方法在價格效率和更緊湊的測試系統尺寸方面具有優勢。由于信號級測試不需要任何實際的電芯電壓，因此測試系統變得不那么復雜，并且需要的安全裝置更少。

信號級測試還提供了設計靈活性。早期測試系統功能使設計人員能夠在真實的電池或電池組監控硬件（如 CSU）可用之前專注于優化。除了模擬電芯控制器之外，dSPACE 解決方案還可以仿真與主 BMS 控制器、車輛電子控制單元、實時測試計算機或車輛硬件的通信。

dSPACE 電芯控制器虛擬化解決方案的典型使用案例包括在主 BMS 控制器上運行集成測試，以驗證其與其他車輛控制單元的通信，例如混合動力和電動汽車中的電動機控制器（逆變器）或車載充電器。您還可以測試充電狀態和運行狀況算法以進行故障檢測和反應，并在系統或完整的車輛硬件在環仿真器上執行集成測試。

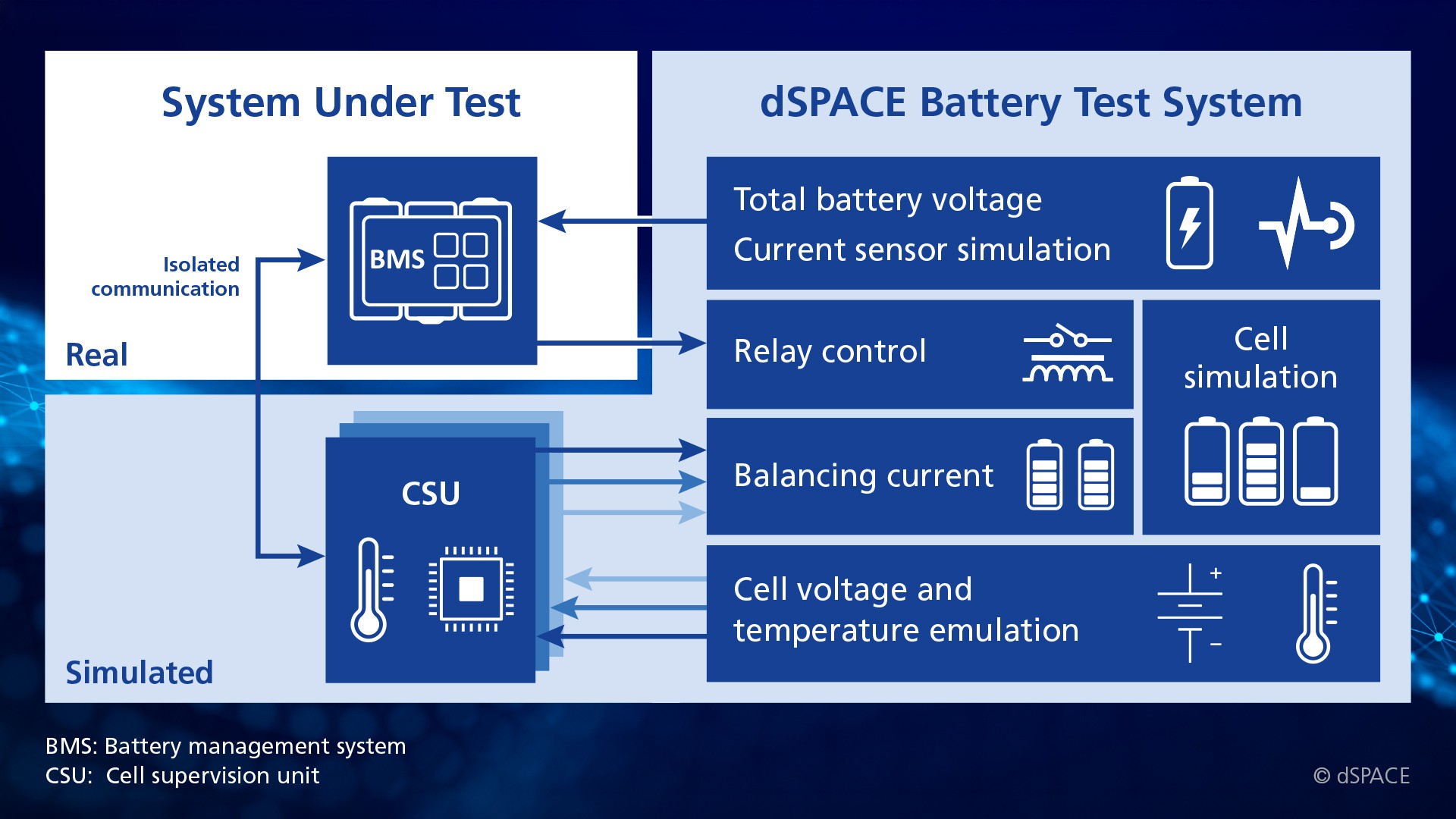

這些仿真器基于功能強大的現場可編程門陣列（如 圖 3 中所示），能夠滿足嚴格的時序要求。它們支持多種通信協議，可實現快速、安全和隔離的通信。這樣可以實現更靈活的測試功能，例如在混合仿真/真實的硬件環境中將仿真電池組連接到電池管理單元。

結語

在汽車 BMS 創新二十年后，仿真解決方案取得了相應的進步，這令人振奮。通過仿真 TI 電池管理 IC，dSPACE 電芯控制器虛擬化解決方案有助于在設計過程的早期加快系統開發。加快的工藝使軟件能夠在硬件可用之前不斷進步，并測試真實情況或極端情況，以幫助提高系統的安全性和可靠性。
