引言

AM62L 基于 Arm? 的處理器是一款低成本、高能效的片上系統 (SoC)，專為各種工業和通用應用而設計。該器件適用于智能計量、電動汽車 (EV) 充電、物聯網 (IOT) 網關、工業人機界面 (HMI)、病人監護等多項用例。

AM62L 處理器搭載多達兩個 Arm Cortex?-A53 內核，可提供強大的計算能力以及安全啟動等安全功能。該器件可使用與全系列處理器以及開源硬件和軟件工具兼容的可擴展軟件開發套件 (SDK)，實現快速高效的開發。該 SDK 包含 AM62L、AM623/AM625、AM62P 和其他 TI 處理器。

目標應用和主要市場

• 樓宇自動化：智能家居設備、網關、HVAC 控制器、物聯網設備、恒溫器
• 能源基礎設施：EV 充電和供電設備、智能電表
• 工業自動化：工廠自動化、機器人、工業 HMI、零售自動化和支付
• 醫療：醫療設備、患者監護系統

主要特性

• CPU：雙核 ARM Cortex-A53，高達 1.25GHz
• 內存：支持 16 位 LPDDR4 和 DDR4
• ADC：4 通道 10 位 ADC
• 連接：具有 USB 2.0 和 3 個 CAN-FD 的雙路千兆位以太網
• 顯示：1 個顯示器 - MIPI DSI、DPI
• 安全性：安全啟動、硬件加密、安全軟件更新（AES、SHA、PKA、RNG、SM3/4）
• 操作系統：Linux?、FreeRTOS
• 功耗：根據使用情況和配置，平均工業功耗 <1W
• 溫度范圍：支持 -40°C 至 125°C 結溫

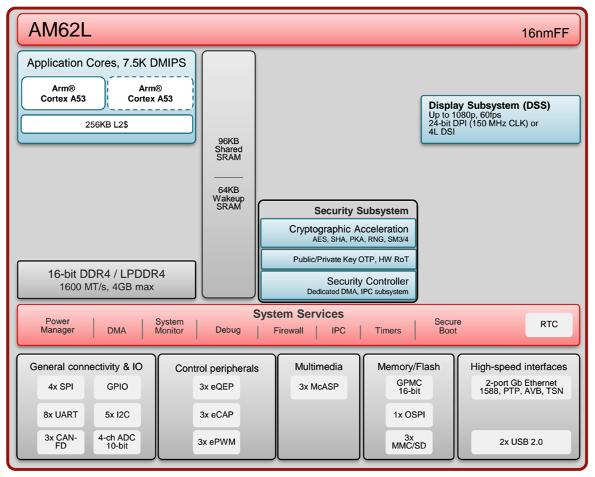

圖 1 AM62L 方框圖

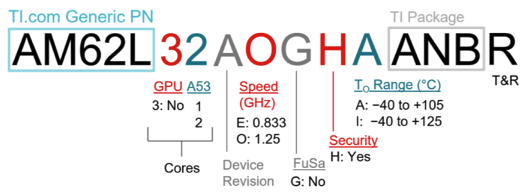

圖 2 AM62L 分類

軟件

AM62L SoC 支持高級操作系統，包括 Linux 和 FreeRTOS。這些操作系已包含在軟件開發套件 (SDK) 中。此類 SDK 專為簡化基于處理器生態系統的開發而設計，適用于所有 AM6x 設備，并且只需使用一個 SDK。

SDK 具備豐富的功能，可讓您通過集成的開箱即用演示和示例代碼在 AM62L 上輕松開始軟件開發。SDK 專注于長期支持，在 ARM Cortex-A53 核心上提供穩定的內核支持。要獲得開發幫助，請前往 TI 開發人員專區和 E2E 論壇獲取支持。

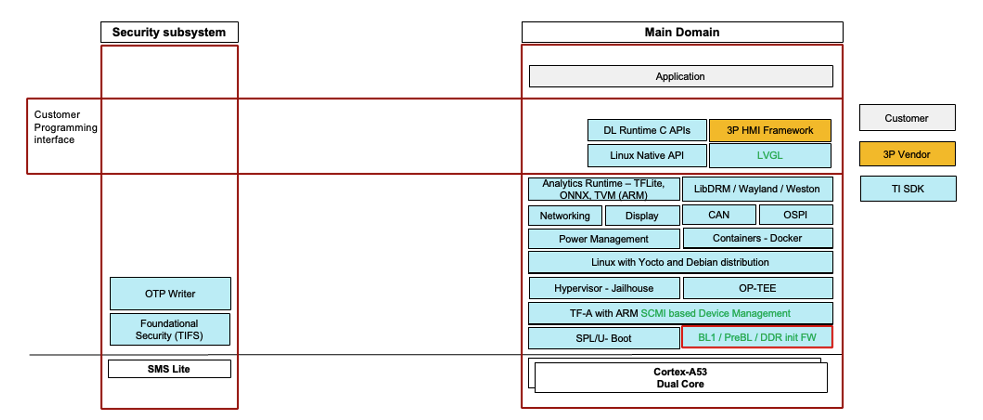

圖 3 AM62L 域架構

電源管理

TPS65214 電源管理集成電路 (PMIC) 專為提升 AM62L 和關鍵外設的性能而設計。TPS65214 在小型 3.5x3.5mm² 封裝內集成了三個 DC-DC 轉換器和兩個 LDO，并提供 Linux 驅動程序以支持 AM62L 低功耗模式及其他電源管理功能。TPS65214 具有多種優勢，如可加快產品上市速度的經驗證電源設計、適合空間受限應用的緊湊設計、簡化的物料清單 (BOM) 以及具有出色瞬態響應的高效轉換器。

TPS65214 為基于 AM62L 的系統提供了優化的電源管理設計，有效平衡了性能、能源效率和小巧尺寸。

安全性

AM62L SoC 具有多種安全功能，可更好地保護最終應用。該器件支持帶有硬件強制信任根的安全啟動，并提供可信執行環境。該器件支持防火墻隔離和安全存儲，并提供加密加速功能。此外，該器件具備安全功能、可以保護您的設備和系統，并確保數據安全。有關安全性的更多信息，請參閱 圖 4。

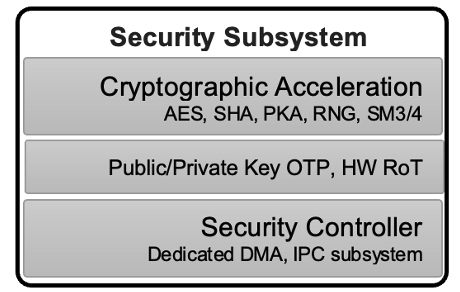

圖 4 AM62L 安全子系統

可擴展性

AM62L 處理器具備可擴展的性能，并集成了豐富的多媒體功能和低功耗特性。AM62L 器件之間為引腳對引腳兼容，使得設計人員能夠根據系統需求選擇合適的設備，并且可以方便地應對需求變更。

TI 還為 AM6x 系列提供單個軟件開發套件 (SDK)，涵蓋 AM62L、AM623、AM625、AM62P 以及該系列中的其他處理器型號。這就為軟件開發提供了統一的平臺，減少了使用不同處理器時軟件集成和測試所需的時間和精力，從而簡化了開發流程。這種可擴展性使開發人員能夠在不同項目之間使用 AM62L，包括轉至更高性能的 AM62P 和 AM67 器件時。

例如，您可以將 AM62L 用于網關，將 AM625 用于門鈴，將 AM62P 用于家庭控制 HMI，所有這些應用都使用相同的軟件。

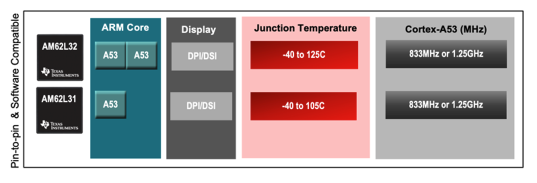

圖 5 AM62L 可擴展型號

演示

我們提供多個演示，以展示 AM62L 的通用應用。如 圖 6 所示，AM62L 能夠運行單個顯示器并支持 2D 用戶界面 (UI)。

此演示展示了 AM62L 在 2D 圖形顯示方面的能力，這些能力通過我們合作伙伴的軟件圖形供應商實現，并且展示了通過 Matter、Thread 和 Zigbee 連接到終端節點的能力。此智能家居 UI 樓宇自動化演示還包括其他幾個示例，重點介紹智能計量、EV 充電、恒溫器、安防和音頻播放。

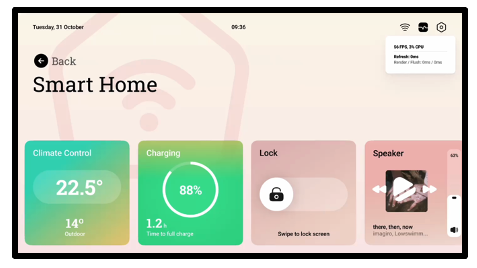

圖 6 AM62L 智能家居 UI

評估模塊

AM62L 評估模塊 (EVM) 的型號為 TMDS62LEVM。此 EVM 支持使用和測試 AM62L，并探索各種外設。TMDS62LEVM 具有一個 HDMI 顯示器連接器、M.2 連接器、2 個以太網端口、溫度傳感器、ADC 和 UART 連接。

TMDS62LEVM 還提供軟件開發套件 (SDK)，以幫助您開始 Linux 和 FreeRTOS 開發。

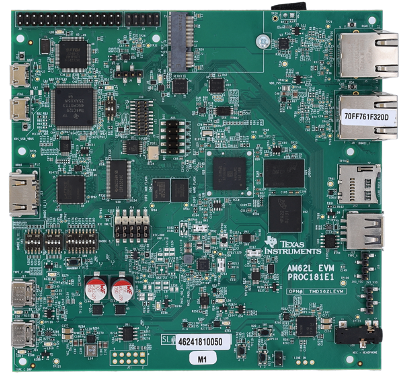

圖 7 AM62L 評估模塊

第三方生態系統

我們與多家軟件和硬件供應商合作，共同打造 TI 處理器生態系統。請查看 TI 合作伙伴目錄，以了解我們的合作伙伴，幫助您加快產品上市步伐。

常見問題解答

• AM62L 處理器支持哪些操作系統？AM62L 處理器支持多種操作系統，包括 Linux 和 FreeRTOS。
• 如何為 AM62L 供電？我們打造了電源管理 IC (PMIC)（可訂購器件型號為 TPS65214）來為使用 AM62 處理器的應用供電。
• AM625 與 AM62L 之間的區別是什么？AM62L 是 AM625 具有成本效益且經過性能優化的版本。AM625 具有 M4F MCU 子系統以及 8 GFLOPS 3D GPU。AM62L 專為更高端的 HMI 和 3D 圖形加速而設計。該器件可用于需要更高性能的更高端應用。
• 如果我使用 AM625 開始設計，可以遷移到 AM62L 嗎？AM67 呢？可以，AM62L、AM625、AM62P 和 AM67 是軟件兼容的。您可以在 AM625 或 AM67 上開始軟件開發，并輕松遷移到 AM62L。
• AM62L 如何保持?jǐn)?shù)據安全性？AM62L 包含高級安全特性，例如安全啟動、硬件加密以及安全軟件更新支持，從而確保數據免受未經授權的訪問和篡改。了解有關保護基于 arm 的處理器的更多信息。
• 適用于 AM62L 的開發工具有哪些？您可通過 AM62L Academy 和 TI Resource Explorer 來獲取演示和應用示例。這些工具有助于簡化開發流程并縮短產品上市時間。
• 如何開始使用 AM62L Academy？您可以首先訪問 AM62L Academy 網頁。在這里，您可以找到各種培訓模塊、教程和資源，這些內容將指導您在 AM62L 處理器上設置和開發基于 Linux 的應用程序。這些資源旨在幫助初學者和經驗豐富的開發人員高效利用 AM62L 的功能。
• 如何獲取演示？請訪問 TI Resource Explorer (Tirex)，其中提供了廣泛的演示、代碼示例和應用手冊，展示了處理器在各種用例中的功能。設計庫 包含用于展示 AM62L 功能的更多演示。
