2 工作原理 - 可堆疊式 BQ79616EVM

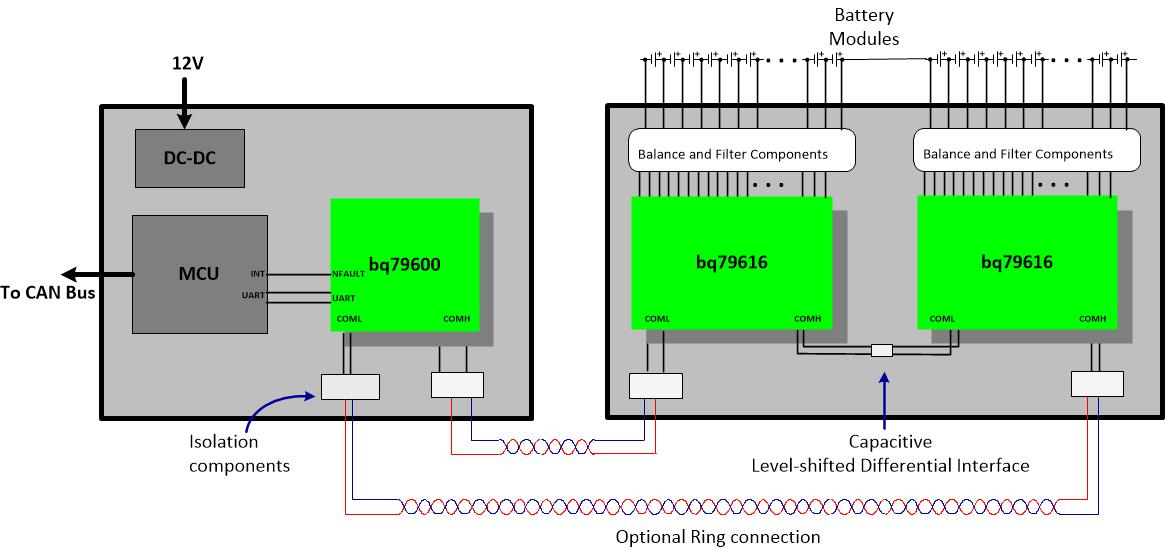

圖 2-1 所示為系統堆疊圖。

圖 2-1 系統方框圖 - BQ79616

BMS 系統旨在通過被動平衡延長電池組中鋰離子電池的使用壽命。電池組被分成一系列模塊，每個模塊最多包含 16 節電池。該系統會監控各個電池的電壓，并通過使用內部電池平衡 FET 來消耗各個電池的電壓。BMS 使電池供電的電機能夠使用更小的電池包并使用更少的充電周期來執行等量的工作。BMS 還通過防止發生欠壓和過壓損壞來延長鋰離子電池包的整體壽命。

具有堆疊式模塊的典型 BMS 系統包含三個主要的子系統，如圖 2-1 所示：

• 主機控制器 - 在本例中為 TMS570 LaunchPad?
• 配置為隔離式通信橋接器件的 BQ79616-Q1 - BQ79600EVM 或另一個 BQ79616EVM 可支持該配置
• 與電池相連的基于 BQ79616EVM 的模塊 - 這些模塊最多可堆疊 35 個（包括橋接器件）

通過 UART 或菊花鏈通信連接與主機傳輸所有命令和數據。在接收到來自主機的命令之前，BQ79616 一直保持空閑狀態。BQ79616 可支持主機 PC 或微控制器（通過 UART 連接接頭）或來自 BQ79616-Q1 的實現為通信橋接器的菊花鏈接口。

在典型的流程中，主機要執行以下簡化的序列：

1. 在使用 UART 接口時通過發送一個喚醒脈沖來喚醒 BQ79616EVM 板，或者在包含其他 BQ79616EVM 板的堆中使用 BQ79616EVM 時發送一個喚醒音（針對大型電池組或配置為橋接器件的 BQ79616-Q1）。初始化 BQ79616-Q1 以備使用。
2. 向 BQ79616-Q1 發送采樣命令來讀取電池測量結果。
3. 主機使用電池測量數據來計算平均值并確定最高或最低的電池，進而確定平衡的電池。
4. 如果未發送停止命令，BQ79616-Q1 具有內置的超時（由用戶設置），在該超時時間之后會自動停止放電。
5. 然后，主機可決定重復該過程（返回至步驟 2）或發送命令來關閉 BQ79616EVM 并在稍后返回。
