2.1 設置
此 EVM 是一個易于使用的平臺，用于評估各種 TI 磁性位置傳感器的主要特性和性能。

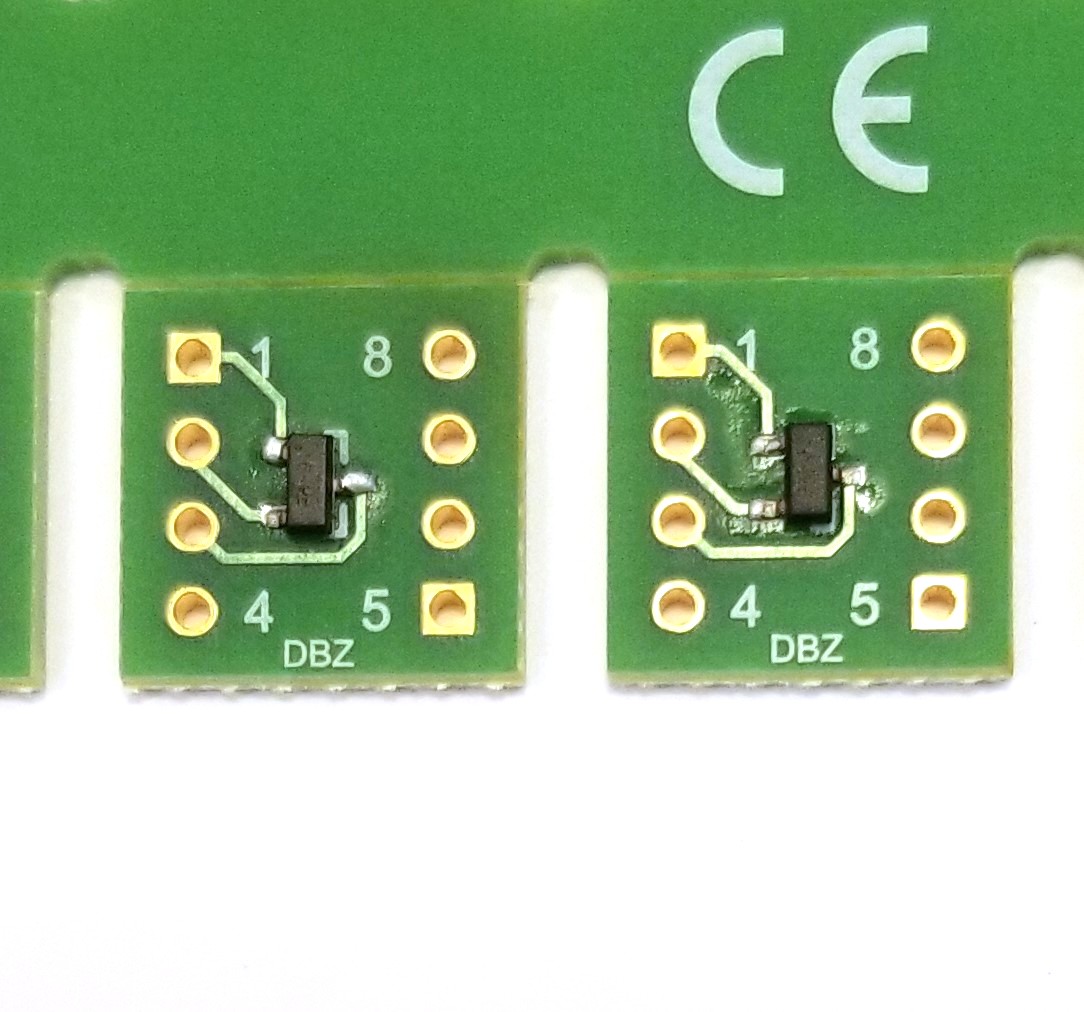

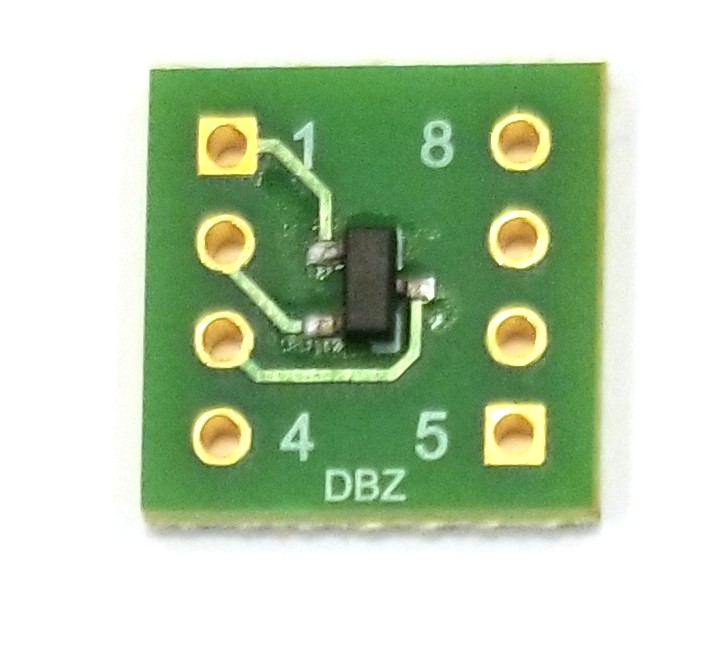

 | 第 1 步：將 IC 焊接至適配器 PCB。還要焊接器件所需的任何必要的去耦電容器。有關合適的去耦電容器值，請參閱器件數據表。IC 可以通過手工焊接，也可以使用 IR 或熱氣回流技術進行連接。 | ||||

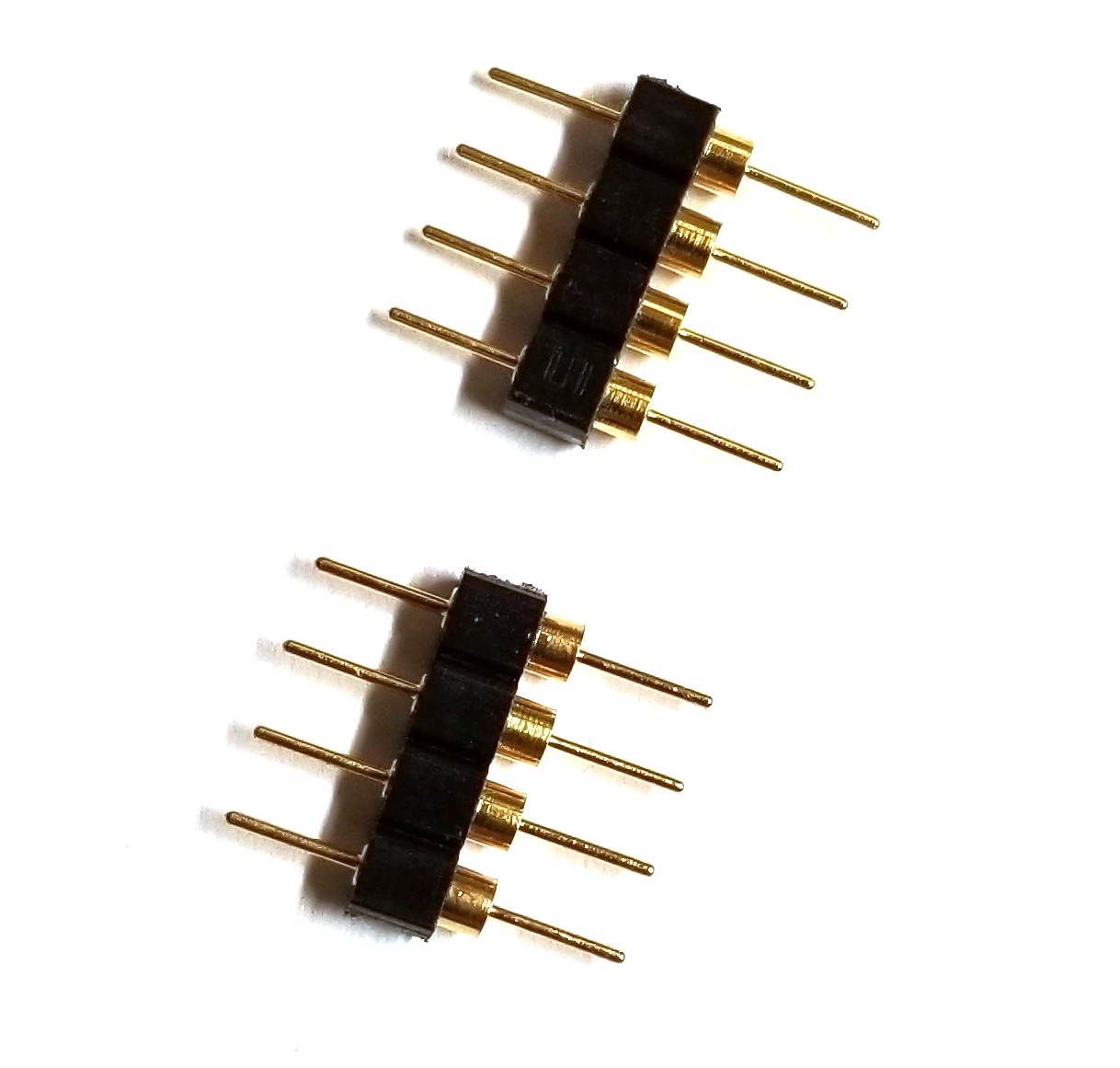

 | 第 2 步：使用長嘴鉗將端子條（Samtec 零件型號 TSW-124-07-L-S）卡入 4 處位置長度。 | ||||
 | 第 3 步：在劃線處輕輕彎曲面板以分離電路板。 | ||||

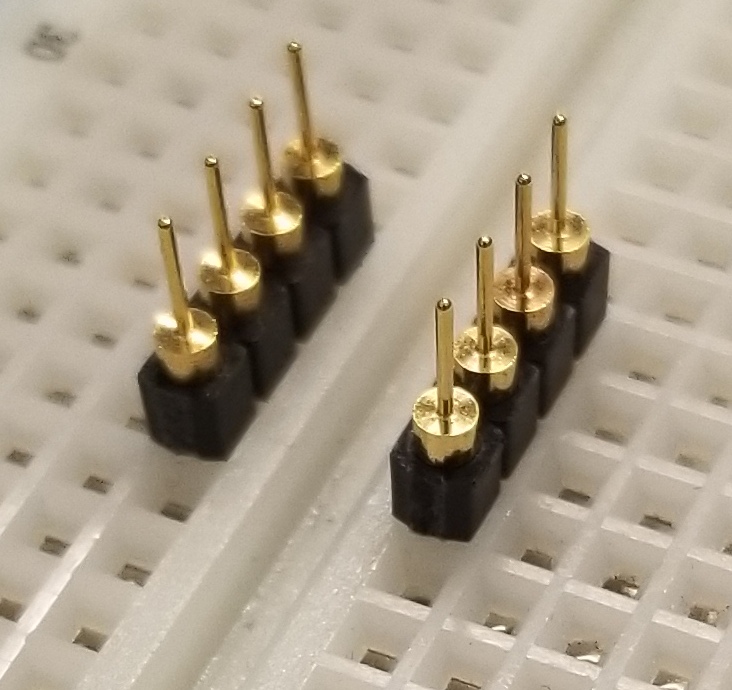

 | 第 4 步：將端子條插入試驗電路板或備用 DIP 插座以對齊引腳。 | ||||

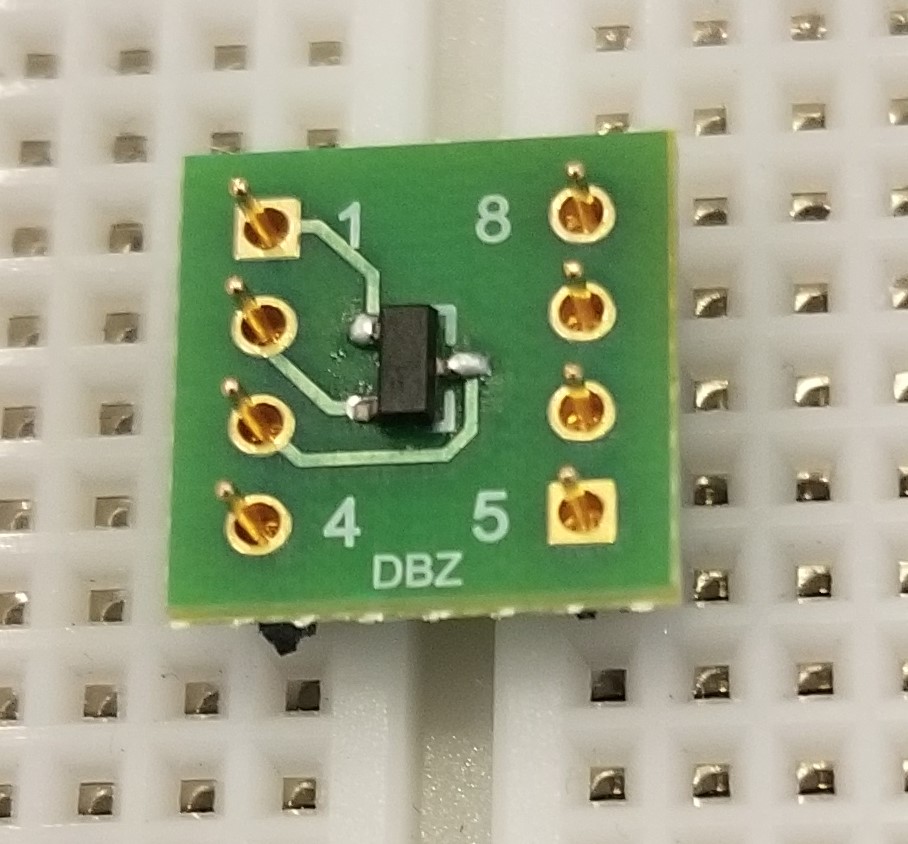

 | 第 5 步：將電路板置于引腳上方，然后焊接連接件。小心地從試驗電路板或 DIP 插座上卸下，完成操作。 | ||||
