ZHCU963A June 2021 – March 2022 TLV320AIC3101 , TLV320AIC3104 , TLV320AIC3104-Q1 , TLV320AIC3105 , TLV320AIC3106 , TLV320AIC3106-Q1 , TLV320AIC3107 , TLV320AIC3109-Q1 , TLV320AIC34
3.1.1.1 MODEVM 接口板
圖 3-1 中的簡單方框圖僅顯示了 MODEVM 接口板的基本特性。
由于 TLV320AIC310xEVM 是雙寬度模塊化 EVM，因此 TLV320AIC310xEVM 在安裝時會連接兩個 EVM 位置，這兩個位置會將 TLV320AIC310x 數字控制或數字音頻接口連接到其中一個 TAS1020B/XMOS 微控制器。
該電路板在出廠時就已準備好與 TLV320AIC310xEVM 配合使用。要了解 MODEVM 接口板上提供的所有功能和配置選項，請參閱Topic Link Label3中的 USB-MODEVM 接口板原理圖或第 4 節中的 AC-MODEVM 接口板原理圖。

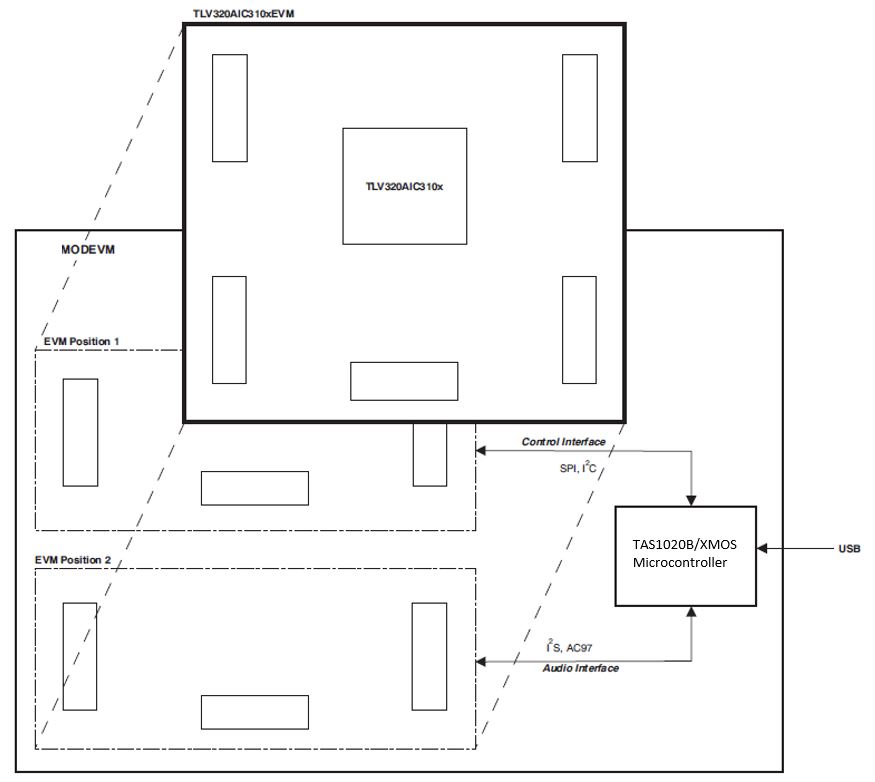

圖 3-1 TLV320AIC310xEVM-PDK 方框圖
