4.1 xds100v2 仿真器和 SCI/UART 連接
F28379D controlCARD （控制卡）提供controlCARD （控制卡）上的仿真和 USB 轉 UART 適配器功能。這樣可方便地調試和演示 F28379D MCU。
請注意，F(xiàn)TDI 芯片、其支持電路和關聯(lián)的隔離元件均置于宏 A（控制卡的左側部分）中。每個元件在其參考指示符中均包含附加的 A（即 A:R2 為宏 A 中的電阻器 2），請參閱圖 4-1。
F28379D controlCARD （控制卡）的每個 xds100v2 均使用固定序列號編程。如果調試會話需要兩個或更多 F28379D controlCARD （控制卡），則每個controlCARD （控制卡）都需要有一個唯一的序列號，某些 controlCARD （控制卡）需要重新編程，請參閱：https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_xds100.html（在“其他信息”之下）。
A:SW1 上的開關配置確定了板載仿真器是否處于活動狀態(tài)，是否可使用外部仿真器，或器件是否將從閃存/外設引導，請參閱表 5-1。

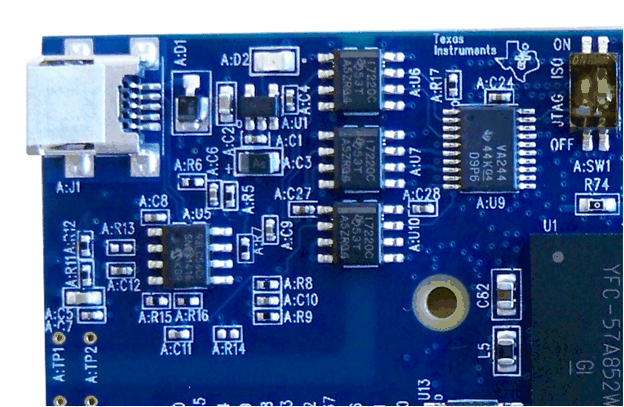

圖 4-1 xds100v2 仿真電路和隔離電路由 A 表示
