本節將介紹使用該 EVM 評估帶引線的邏輯器件時要執行的六個步驟。

1. 確定將用于被評估器件的封裝。如前所述，該 EVM 包含六個部分，每個部分都為放置邏輯器件留出了空間。斷開所選的部分（可選）。
2. 焊接器件。一些部分支持多種封裝，因此請小心地焊接器件，以確保對齊正確。如果評估的是少于 24 個引腳的器件，則應放在該空間的頂部。
3. 確保器件的 V_CC 引腳連接到旁路電容器。如果器件的引腳 1 連接到該空間的引腳 1，則連接正確。圖 2-2 顯示了采用 D 封裝的 14 引腳器件正確放在該 EVM 上的示例。

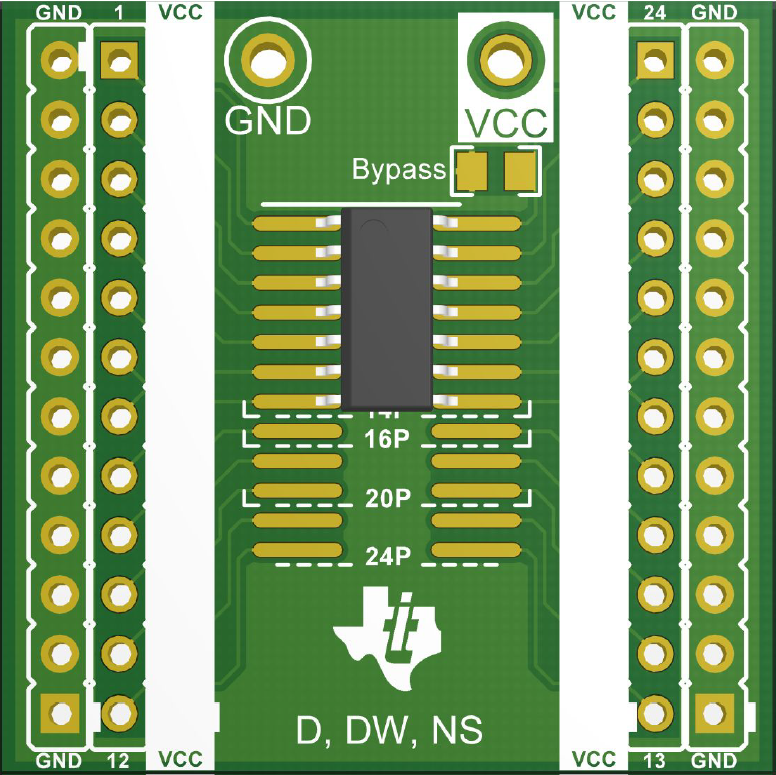

   圖 2-2 采用 D 封裝的 14 引腳器件
4. 連接器件引腳。該套件包含六個 12 引腳接頭，讓用戶能夠完全填充一個部分。圖 2-3 展示了一個相關示例，其中為電源添加了測試點和旁路電容器。

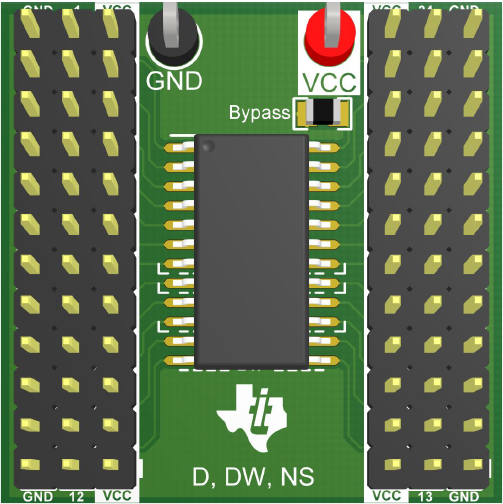

   圖 2-3 完全填充的部分
5. 器件的 V_CC 引腳需要連接到該 EVM 的 V_CC。如果使用接頭，則可以使用一個簡單的分流器來達到此目的。如果不使用接頭，則可以從 I/O 接頭焊盤到 V_CC 接頭焊盤形成一個簡單的焊接橋。
6. 重復步驟 5 來連接該器件的 GND 引腳和任何未使用的輸入引腳。圖 2-4 顯示了一個示例，其中介紹了如何使用分流器來為器件供電并同時將未使用的輸入連接到定義的邏輯狀態，以防止它們懸空。有關為何說避免輸入懸空很重要的更多信息，請參閱 CMOS 輸入緩慢變化或懸空的影響 應用報告。

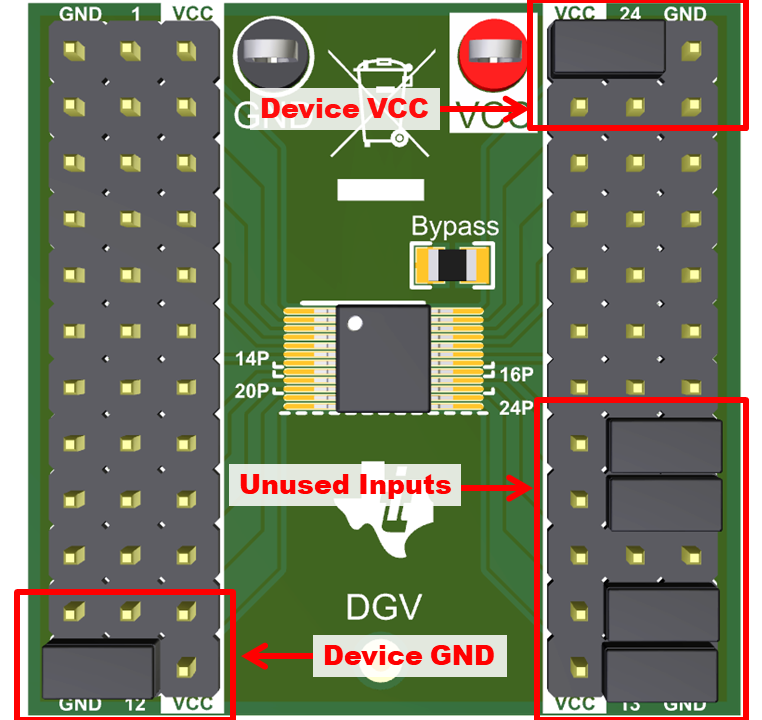

圖 2-4 用于器件評估的分流器用法

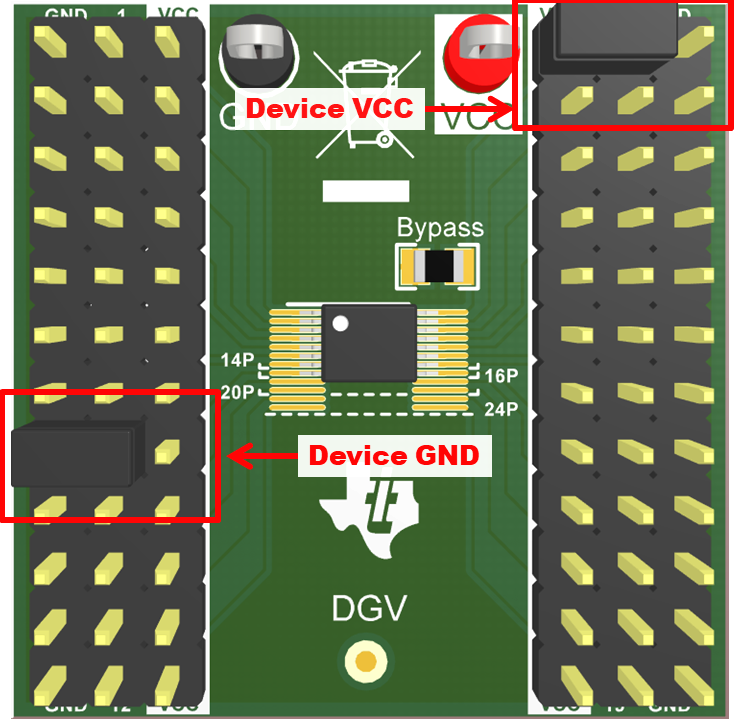

圖 2-5 用于 16 引腳器件的分流器用法

圖 2-5 說明了一點：假定器件放置正確，隨著器件引腳數量減少，即使 V_CC 始終會在右上方分流，GND 分流器也將上移。
