ZHCUAB7A May 2022 – August 2022 TCAN1463-Q1
2.1.5 nSTB 和 EN 模式控制
該器件具有四種主要工作模式：正常模式、待機模式、靜音模式和睡眠模式，以及一種稱為“進入睡眠模式”的過渡模式。工作模式通過 nSTB 和 EN 輸入端子與電源條件和喚醒事件一起進行選擇。表 2-2 列出了器件的各種工作模式和相關的引腳配置。圖 2-1 顯示了各種器件模式以及相關引腳配置的狀態圖。請使用 TCAN1463-Q1 帶 INH 和 WAKE 引腳的低功耗信號改進 CAN FD 收發器 作為 EVM 的附加參考。
表 2-2 工作模式
| VCC 和 VIO | VSUP | EN | nSTB | WAKERQ 標志 |
模式 | 驅動器 | 接收器 | RXD | 總線偏置 | INH |
|---|---|---|---|---|---|---|---|---|---|---|
| 好 | 好 | 高電平 | H | X | 正常 | 啟用 | 啟用 | 反映總線狀態 | VCC/2 | 打開 |
| 好 | 好 | 低電平 | 高電平 | X | 無噪聲 | 禁用（關閉） | 啟用 | 反映總線狀態 | VCC/2 | 打開 |
| 好 | 好 | 高電平 | 低電平 | 被清零 | 進入睡眠模式 | 禁用（關閉） | 低功耗總線監控器（打開） | 高電平或高阻態（無 VIO） | 弱下拉到 GND | 打開 |
| 被清零 | 睡眠模式 | 禁用（關閉） | 低功耗總線監控器（打開） | 高電平或高阻態（無 VIO） | 弱下拉到 GND | 關閉 | ||||
| 設置 | Standby | 禁用（關閉） | 低功耗總線監控器（打開） | 高電平或高阻態（無 VIO） | 弱下拉到 GND | 打開 | ||||
| 好 | 好 | 低電平 | L | X | Standby | 禁用（關閉） | 低功耗總線監控器（打開） | 高電平或高阻態（無 VIO） | 弱下拉到 GND | 打開 |
| 差 | 好 | X | X | X | 睡眠 | 禁用（關閉） | 低功耗總線監控器（打開） | 高電平或高阻態（無 VIO） | 弱下拉到 GND | 關閉（高阻態） |
| X | 差 | X | X | X | 是否受保護 | 禁用（關閉） | 禁用（關閉） | 高阻抗 | 高阻抗 | 關閉（高阻態） |

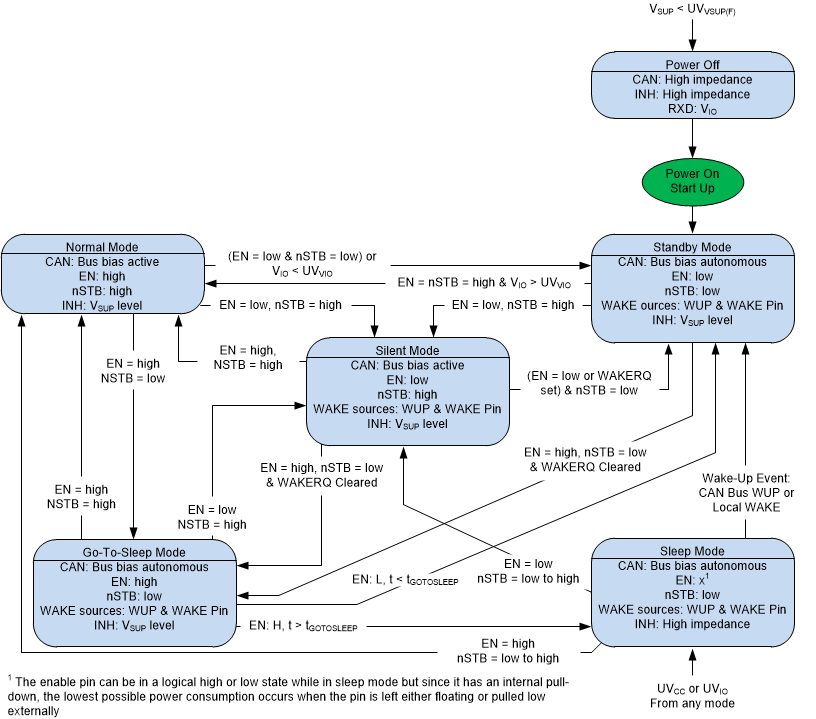

圖 2-1 TCAN1463-Q1 狀態圖EN 信號可通過 J2 位置 8 和 TP8 提供。
nSTB 引腳可通過 J2 位置 2 和 JMP1 提供。JMP1 和 J2 在 nSTB 引腳旁邊提供本地 GND 連接以進入待機模式。nSTB 包含一個 4.7kΩ 上拉電阻 R1。
