4 EVM 設置和操作

本節介紹了用于器件評估的 EVM 典型測試設置和操作。圖 4-1 顯示了如何將 ISOW-ADAPTOR-EVM 安裝到具有 ISOW784x 封裝的 PCB 上。接頭 J3 和 J4 位于 PCB 下方，因此將整個 PCB 按原樣焊接到 ISOW784x 封裝中可能不太方便。因此，建議首先從 J1 和 J2 上拔下接頭 J3 和 J4，然后估計 J3 和 J4 的大致位置，將它們焊接到 ISOW784x 封裝中，再將接頭 J1 和 J2 分別插入 J3 和 J4 中。如有需要，接頭 J3 和 J4 也可以稍微彎曲以調整位置，方便根據需要安裝 J1 和 J2。圖 4-2 是突出顯示了 J3 和 J4 引線的實際 PCB 側視圖照片。

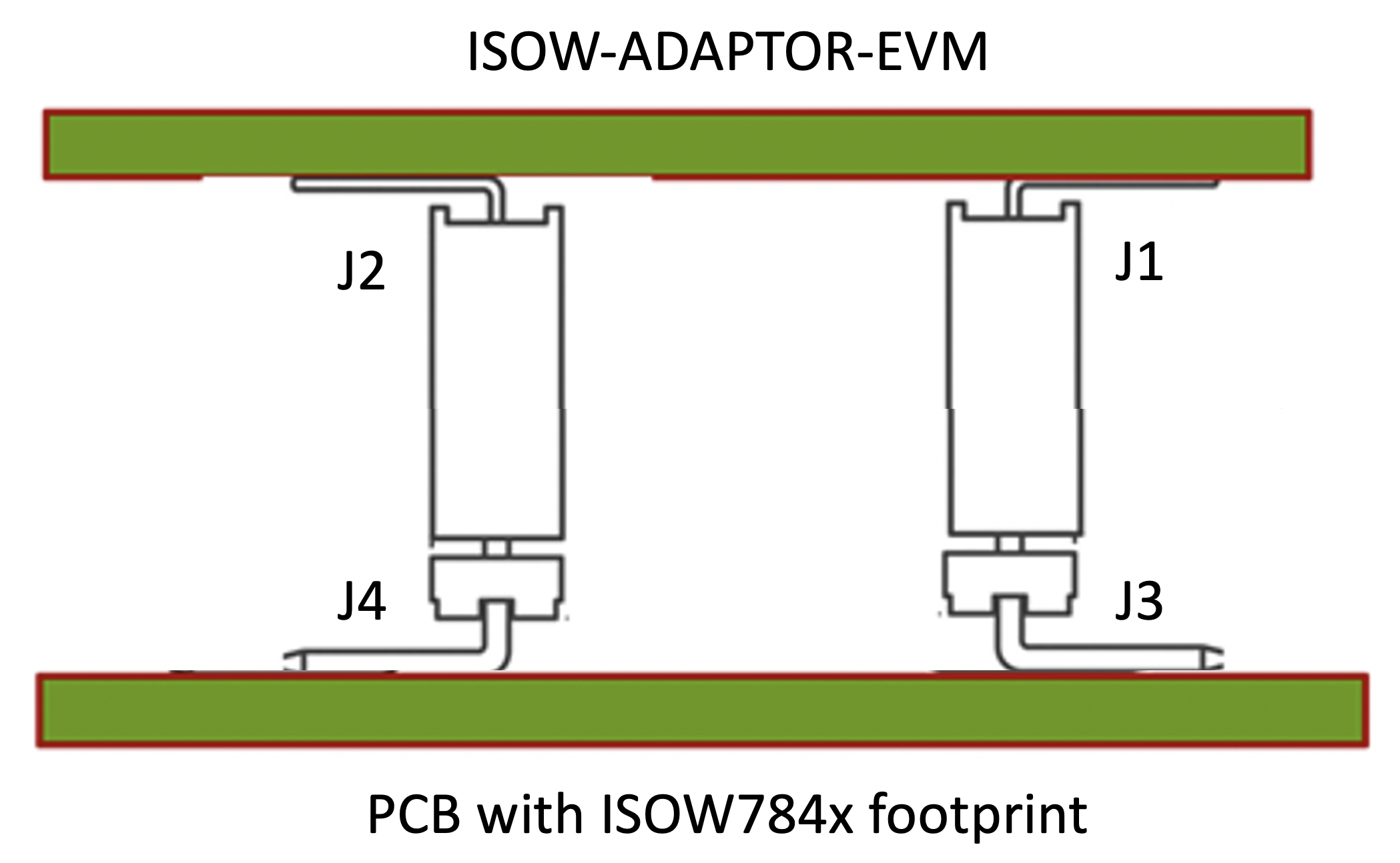

圖 4-1 ISOW-ADAPTOR-EVM 連接圖

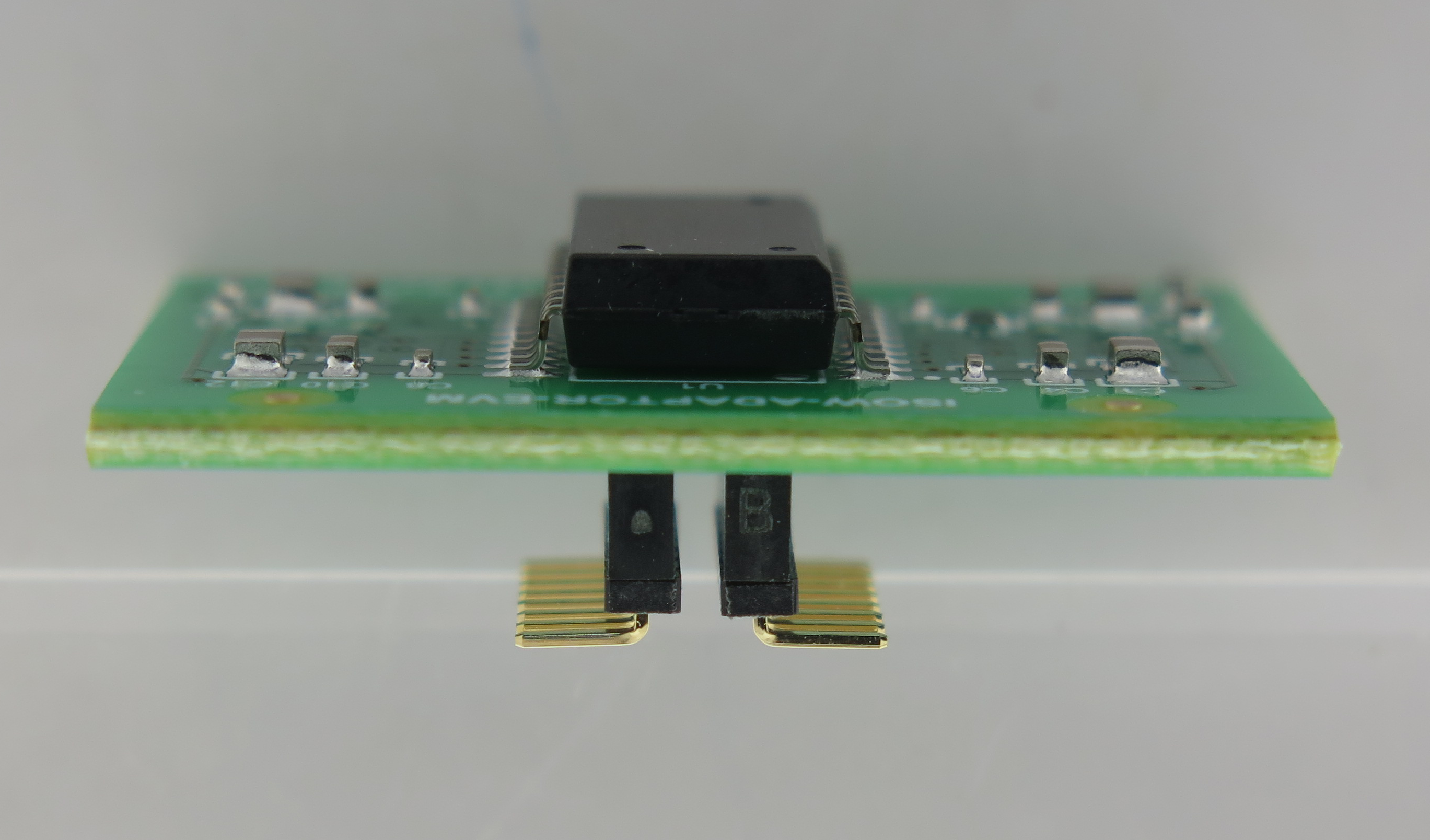

圖 4-2 ISOW-ADAPTOR-EVM 側視圖
