1.3.3 環(huán)路響應測量
對電路進行兩項簡單的更改后，可測量 TPS621x0EVM-627 的環(huán)路響應。首先，在 PCB 背面中間的焊盤上安裝一個 10Ω 電阻。將這些電阻器墊間隔開，以便安裝 0805 或 0603 型電阻器。其次，切斷輸出電壓上的過孔和連接到 VOS 引腳過孔的布線之間的一小段布線。圖 1-1 中顯示了這些更改。做出這些更改后，交流信號（建議使用 10mV 峰峰值幅度）可以通過添加的電阻器注入控制環(huán)路。

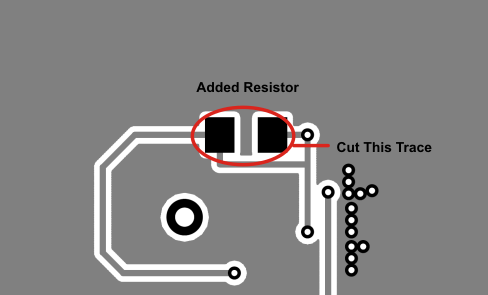

圖 1-1 環(huán)路響應測量更改
