ZHCUAI6B November 2014 – October 2022 TPS65218 , TPS6521815 , TPS6521825 , TPS6521835 , TPS6521845 , TPS65218D0
7.2 使用 TPS65218 GUI
有關(guān)使用 IPG-UI 的詳細信息，也可參閱 IPG-UI 用戶指南。此處提供了簡要概述，供參考。

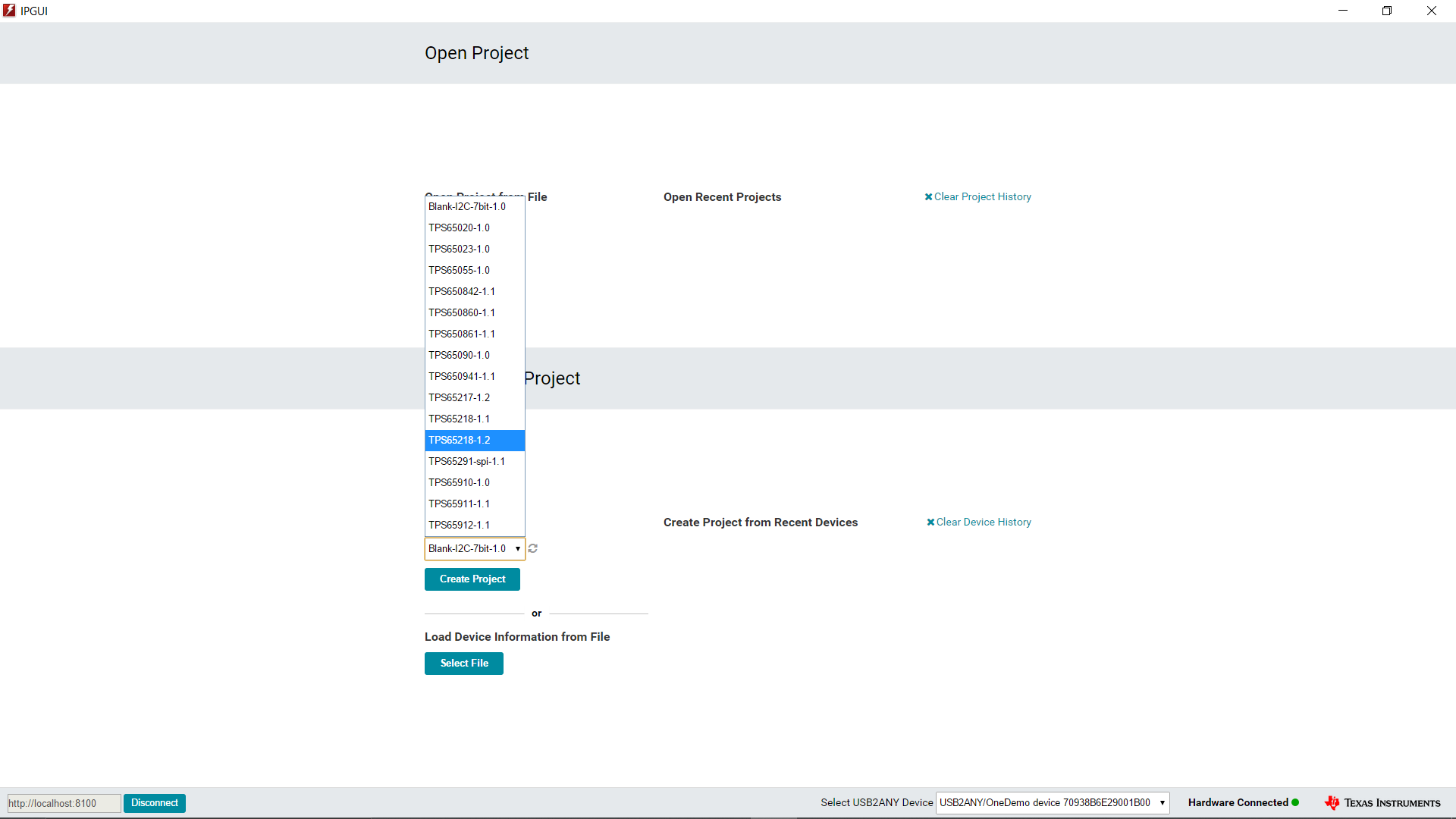

首先必須從“Select Devices”下拉菜單中選擇合適的器件。

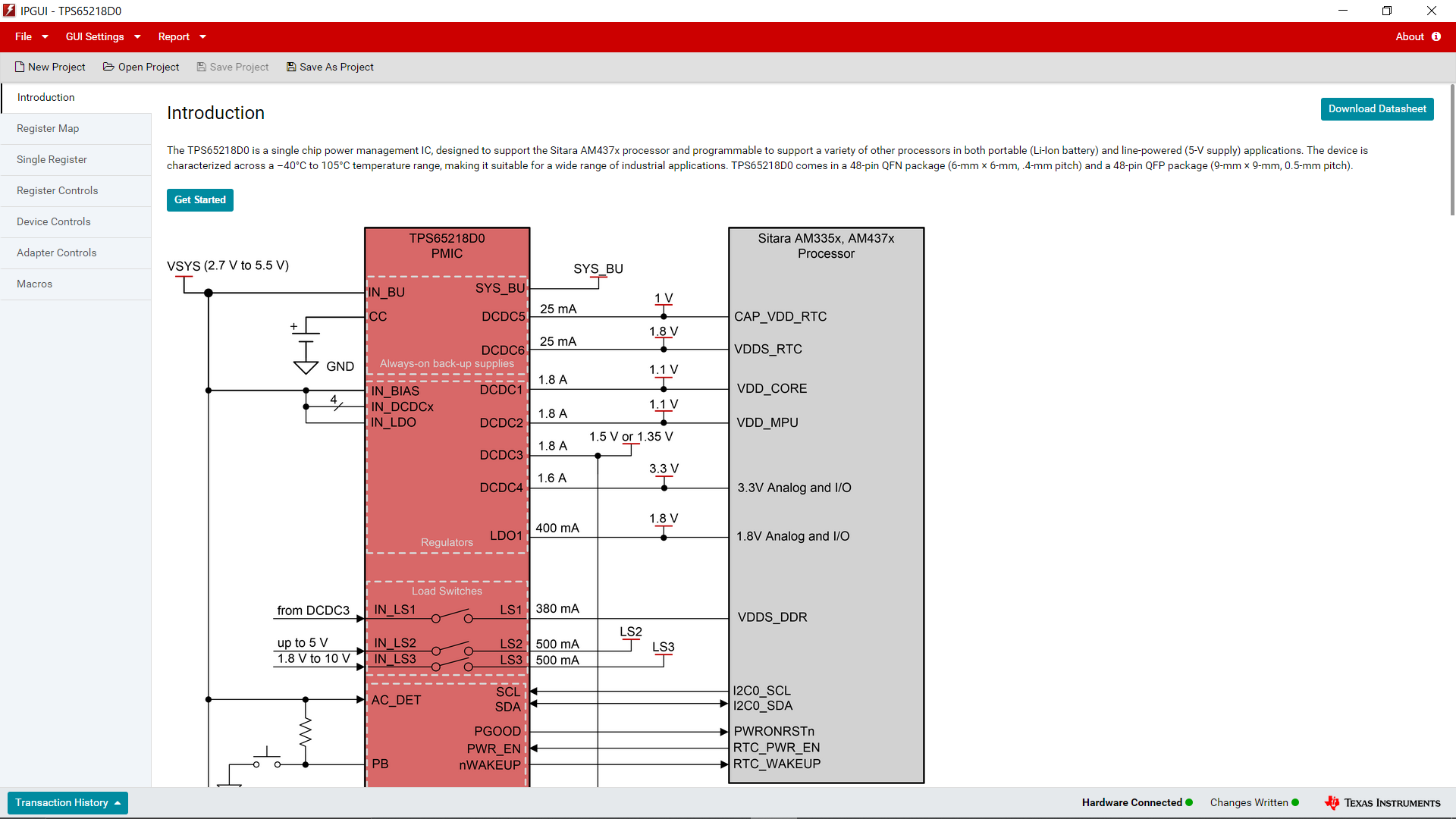

圖 7-1 GUI 首頁然后，下一個頁面是器件簡介頁面，其中包括器件的簡要概述和功能方框圖。

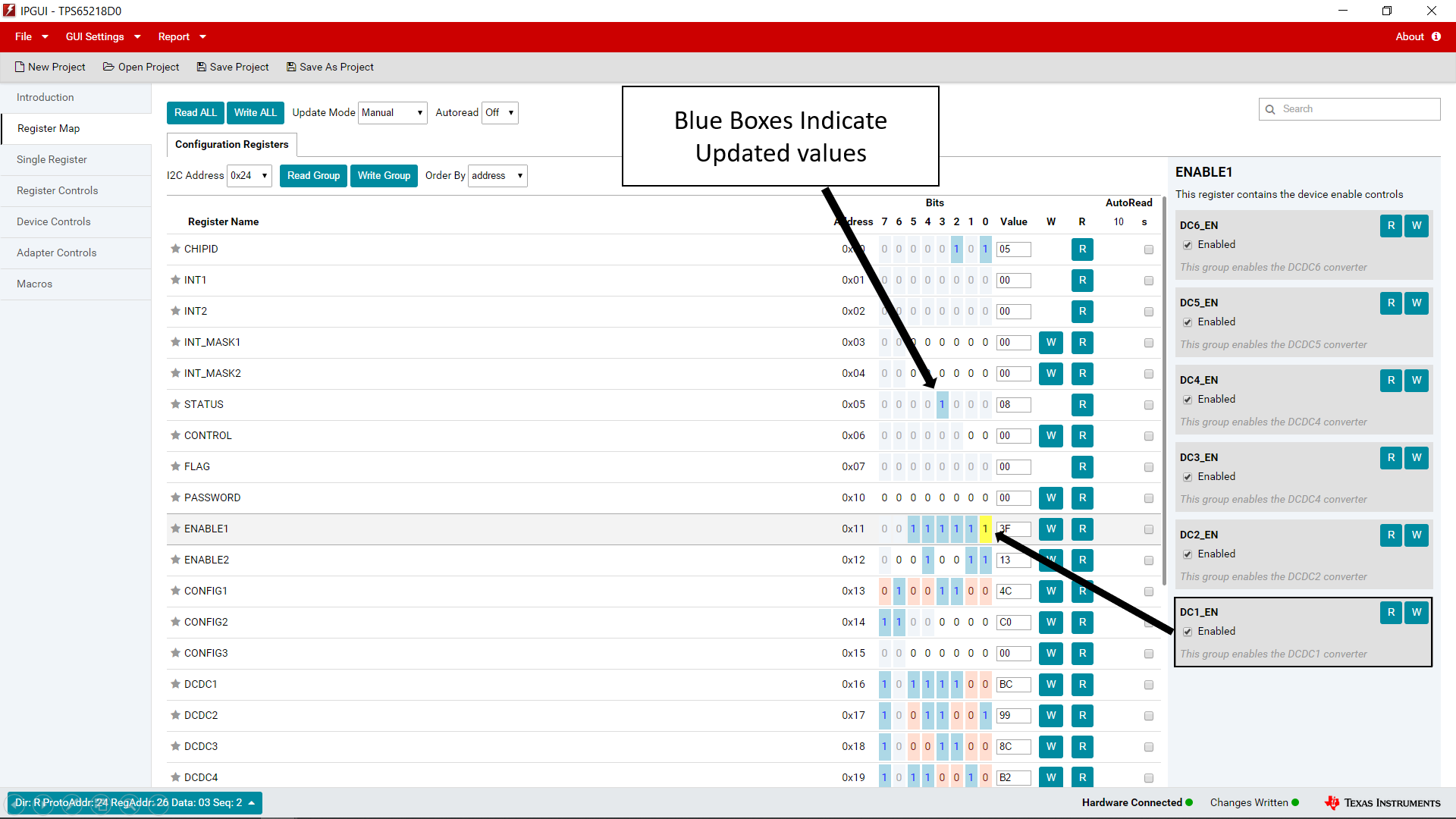

圖 7-2 GUI 器件介紹最后，點擊“Get started”或“Register Map”，可按寄存器地址查看器件的 I2C 控制。

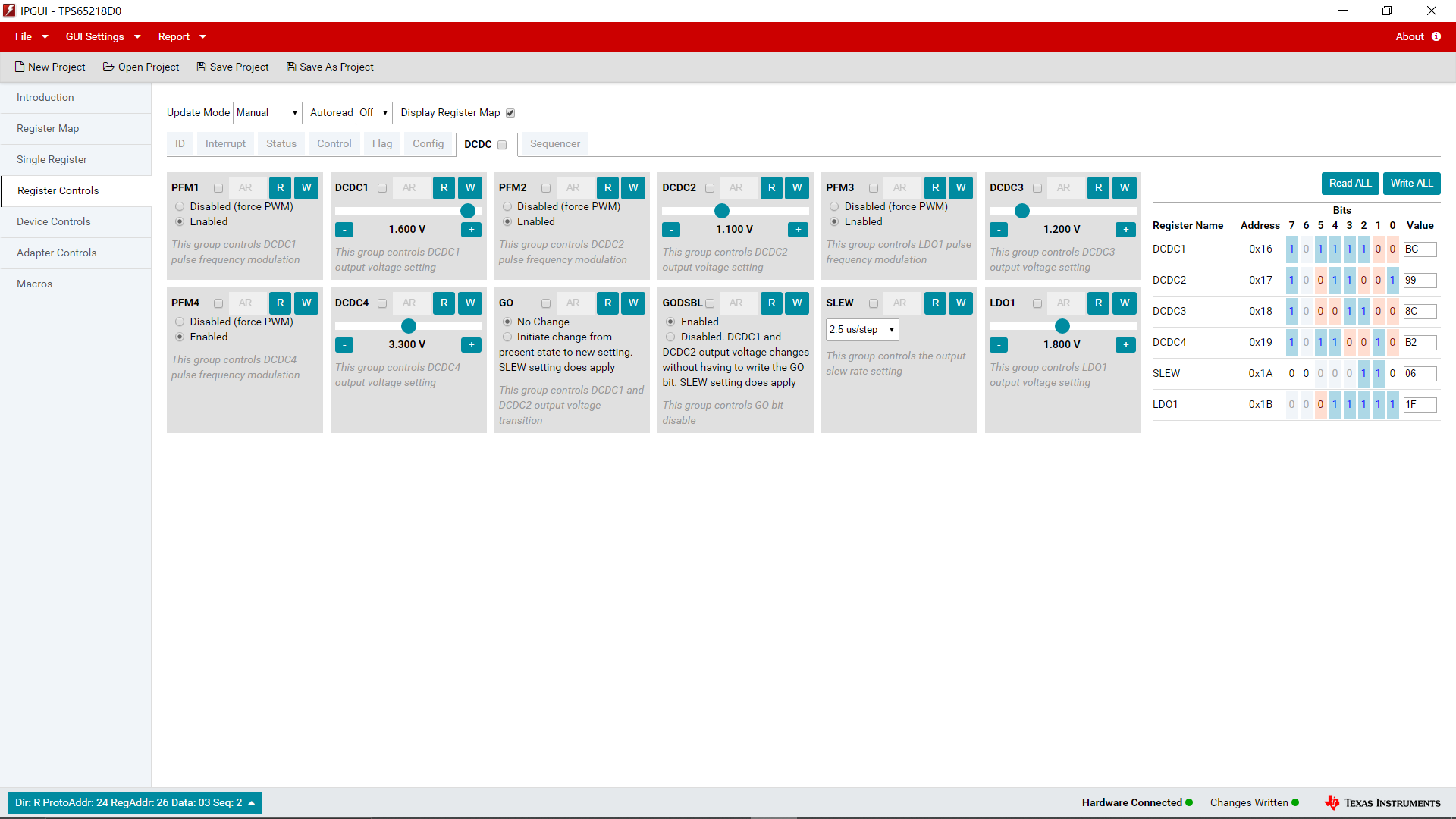

圖 7-3 GUI 寄存器映射此外，也可以使用“Register Controls”選項卡來控制此部分按功能而不是 I2C 地址位置進行分類。
圖 7-4 GUI 寄存器控制借助這些信息，即可開始評估 TPS65218 器件。
