2.3 設計計算

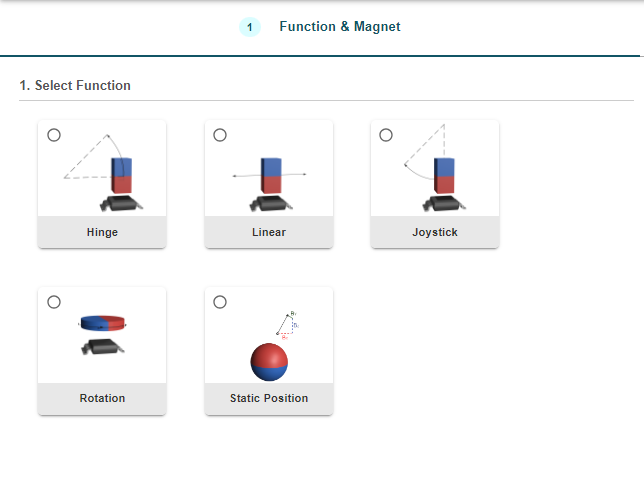

確定了設計所需輸出的一般預期后，現在可以執行確定確切放置區域的迭代過程。TI 提供了磁感應模擬器來簡化此過程。該工具有一個主菜單，用戶可以在其中指定磁體運動類型。然后，會根據用戶選擇顯示相應的子菜單，其中包含用于指定磁體放置、傳感器放置、運動范圍和所需器件的條目。圖 2-9 展示了頂部菜單和“Rotation”移動子菜單。
圖 2-9 工具菜單

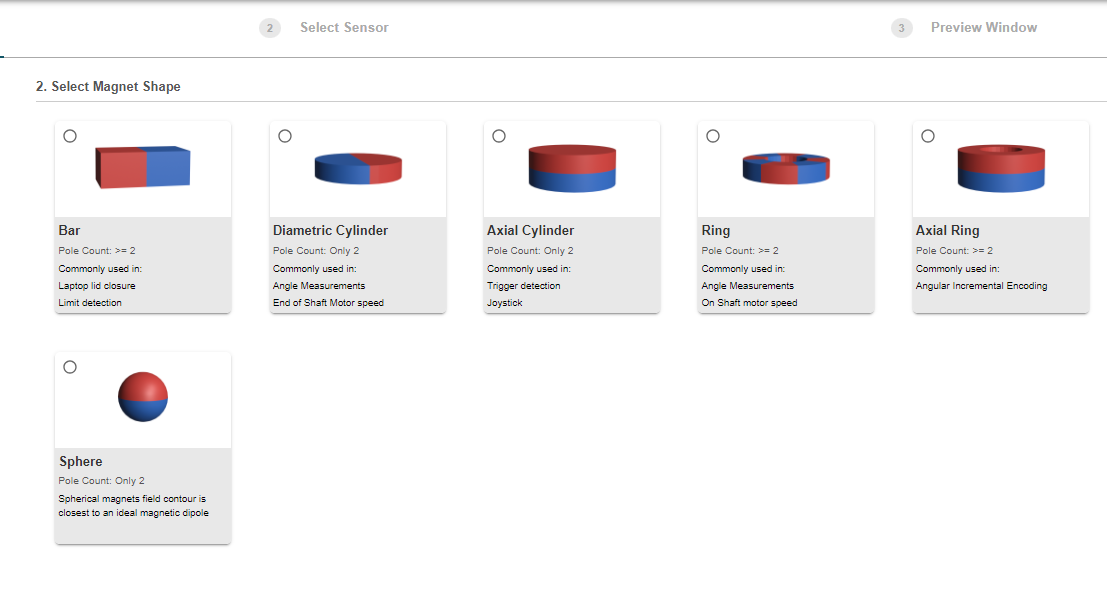

圖 2-10 工具菜單對于雙傳感器拇指操縱桿，預期行為所需的輸入如圖 2-11 所示。

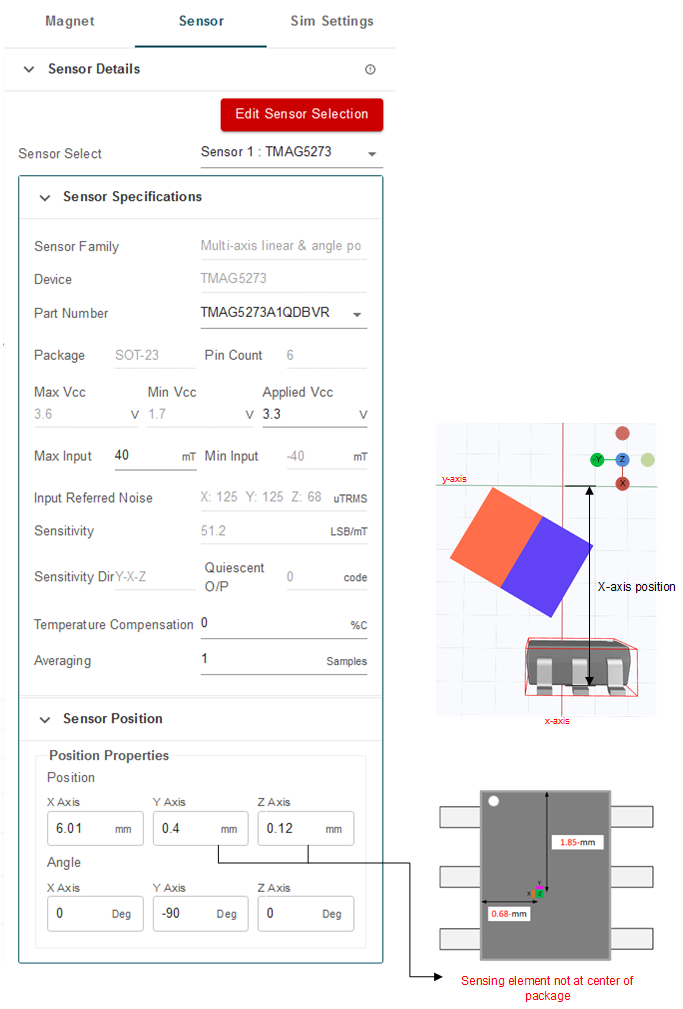

圖 2-11 2 磁體和傳感器拇指操縱桿輸入

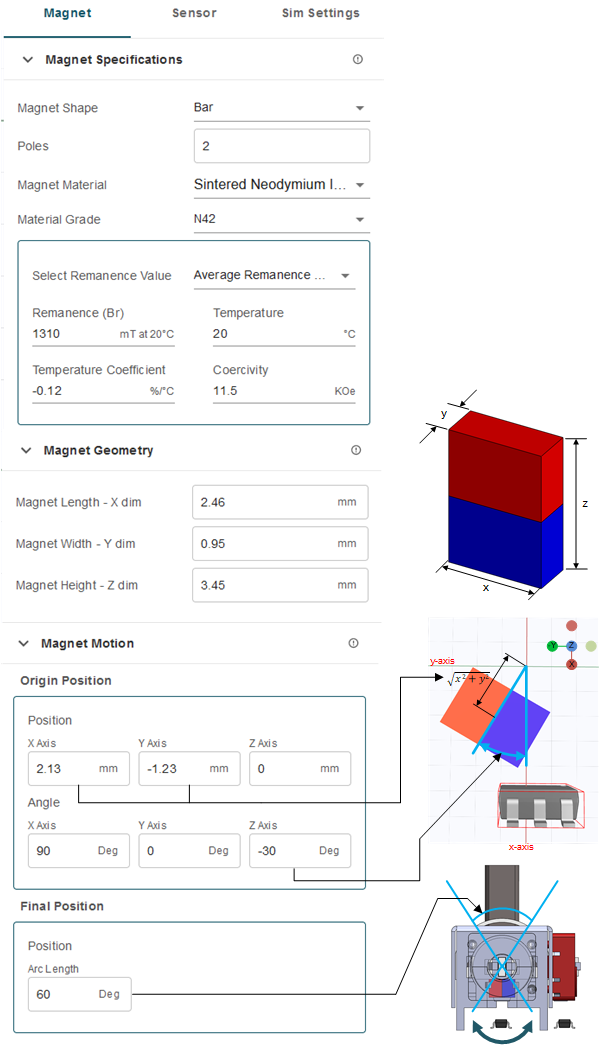

圖 2-12 2 磁體和傳感器拇指操縱桿輸入
圖 2-13 2 傳感器拇指操縱桿輸入的工具輸出
