ZHCUC41B September 2018 – June 2024 TLV4021 , TLV4041
1.1 簡介
TLV40x1 系列器件是微功耗 (MicroPower) 高精度比較器，具有 0.2V 或 1.2V 內部基準電壓，傳播延遲為 450ns。這些比較器采用 0.73mm × 0.73mm 超小型 WCSP 封裝。TLV40x1EVM 旨在輕松評估器件或?qū)⑵骷傻接脩舻脑拖到y(tǒng)中。
該 EVM 由四個相同的布局（象限）組成，可在每個象限中安裝不同的 TLV40x1 器件。出于用戶靈活性考慮，通過在提供的劃線處彎曲 EVM，可方便地將每個象限與其他象限分離。該 EVM 在交貨時分別在象限 I 至 IV 中安裝了 TVL4021R1、TLV4031R1、TLV4041R2 和 TLV4041R1 器件。
該 EVM 板提供與業界通用 DIP 封裝兼容的安裝孔。根據用戶的集成要求，可以安裝 8 引腳 DIP 插座、通用 0.1 英寸引腳接頭或?qū)Ь€。

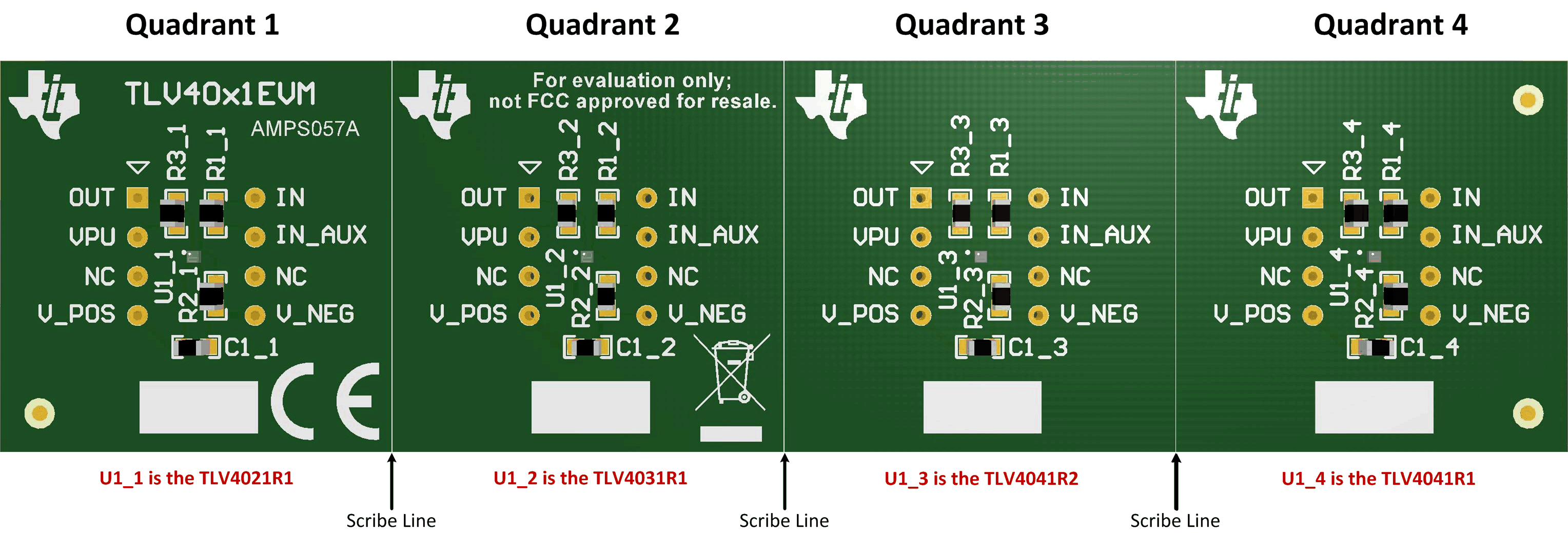

圖 1-1 TLV40x1EVM 電路板（頂視圖）
