ZHCUCJ6 November 2024 LP5899-Q1
2.2 設置
LP5899EVM 是 MCU 與 LP589x 系列 LED 驅動器之間的連接 IC。本節提供了使用 LP5899EVM 通過 SPI 控制 LP5891Q1EVM 的指導。
在建議的跳線設置中，該板可以直接由 USB 電源評估，不需要外部電源。通過執行以下步驟，可以快速設置和測試單個 LP5891EVM：
- 遵循圖 2-2 和圖 2-1 中的跳線設置。
-

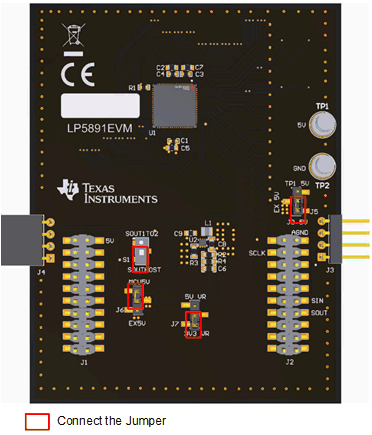

圖 2-1 LP5891EVM 跳線連接

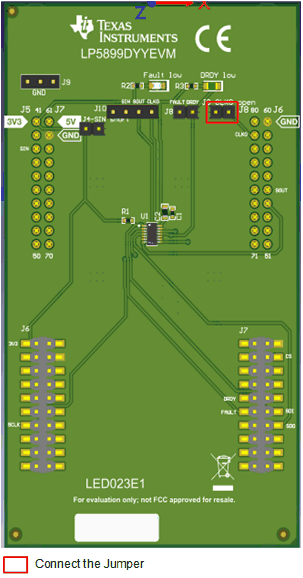

圖 2-2 LP5899EVM 跳線連接 - 將 LP5899EVM 上的 BoosterPack? 連接器（J5、J6、J7、J8）與 LP5891Q1EVM 上的 BoosterPack 連接器（J1、J2）連接起來，如圖 2-3 所示。

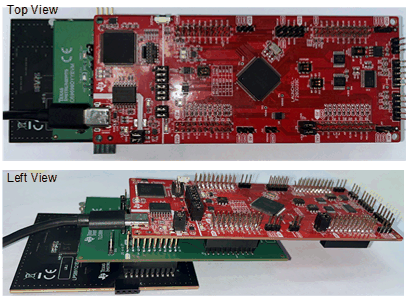

圖 2-3 LP5899EVM 和 LP5891EVM 連接 - 將 LAUNCHXL-F280039C 上的 BoosterPack 連接器（J1、J2、J3、J4）與 LP5899EVM 上的 BoosterPack 連接器（J3、J4）連接起來，如圖 2-4 所示。
圖 2-4 LAUNCHXL-F280039C 和 LP5899EVM 連接 - 通過 USB 電纜為 LAUNCHXL-F280039C 供電。
- 使用 TI Code Composer Studio? 軟件將代碼下載到 LAUNCHXL-F280039C。
