2 硬件概述

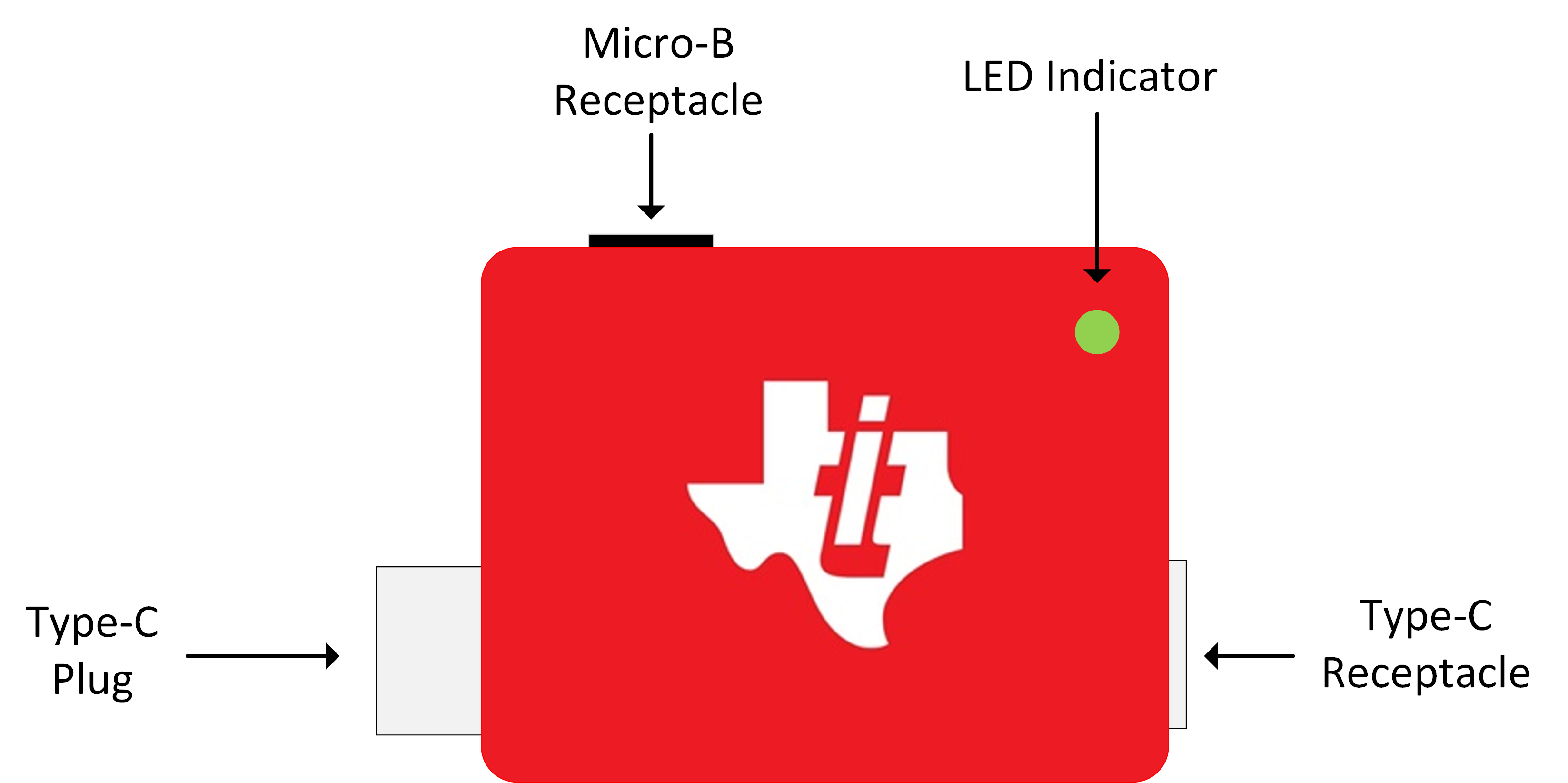

圖 2-1 中的圖顯示了 TI-PD-ANALYZER 的基礎部分：

1. USB Micro-B 插座 - 使用 Micro-B 轉 Type-A USB 電纜將 TI-PD-ANALYZER 連接到 PC。
2. LED 指示燈 - 閃爍的電源指示燈。
3. USB Type-C 插頭 - 連接到 DUT 的 Type-C 插座。TI-PD-ANALYZER 是雙向的，因此如果 TI-PD-ANALYZER 的 Type - C 插座連接了受電端，則需將其與供電端相連；反之亦然。
4. USB Type-C 插座 - 連接到 DUT 的 Type-C 插頭。TI-PD-ANALYZER 是雙向的，因此如果供電端連接到 TI-PD-ANALYZER 的 Type-C 插頭，則使用 USB-C PD 電纜連接到受電端，反之亦然。
