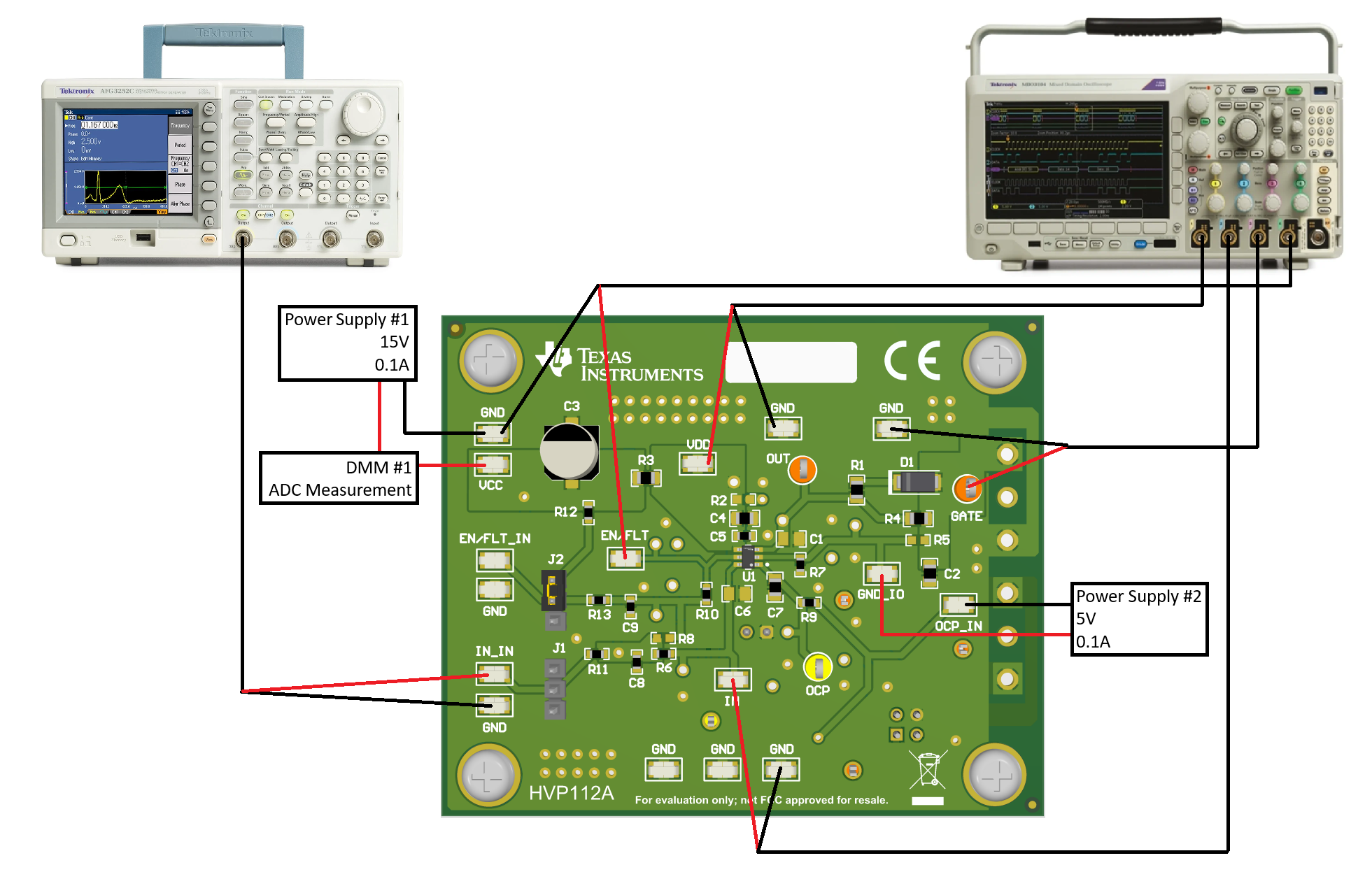

請按照以下連接過程操作,并可參考圖 3-1。
- 確保在連接之前關閉函數發生器的所有輸出以及電壓源。
- 函數發生器 Ch-A 通道應用于 IN_IN 上。
- 電源:
- 電源 1:正極節點連接到 DMM 1 的輸入,DMM 1 的輸出連接到標記為 VCC 的測試點,電源 1 的負極節點直接連接到標記為 GND 的測試點。
- 電源 2:負極節點連接到 OCP_IN、正極節點連接到 GND 或 GND_IO(以更方便者為準),這使得 OCP_IN 接收到的是 -5V,而不是 5V。
- 示波器:
- VDD 信號:將示波器 Ch-1 探頭連接到標記為 VDD to GND 的測試點,優選較小的測量環路。
- IN 信號:將示波器 Ch-2 探頭連接到標記為 IN to GND 的測試點,優選較小的測量環路。
- OUT 信號:將示波器 Ch-3 探頭連接到標記為 GATE to GND 的測試點,優選較小的測量環路。
- FLTb 信號:將示波器 Ch-4 探頭連接到標記為 EN/FLT 到 GND 的測試點,優選較小的測量環路。
