ZHCUD80 August 2025 TPS543021
2.1 輸入和輸出連接
如表 2-1 中所示，TPS543021EVM 附帶輸入和輸出連接器以及測試點。圖 2-1 展示了 TPS543021EVM 電路板上的連接器和跳線布置。
必須通過一對 20AWG 導線將能夠提供 3A 電流的電源連接到 J1。必須通過一對 20 AWG 導線將負載連接到 J2。最大負載電流能力為 3A。必須盡可能縮短導線長度，從而減少導線中的損耗。測試點 TP5 提供了一個監測 VIN 輸入電壓的位置，而 TP6 提供了便捷的接地基準。在以 TP8 作為接地基準的情況下，TP7 用于監測輸出電壓。

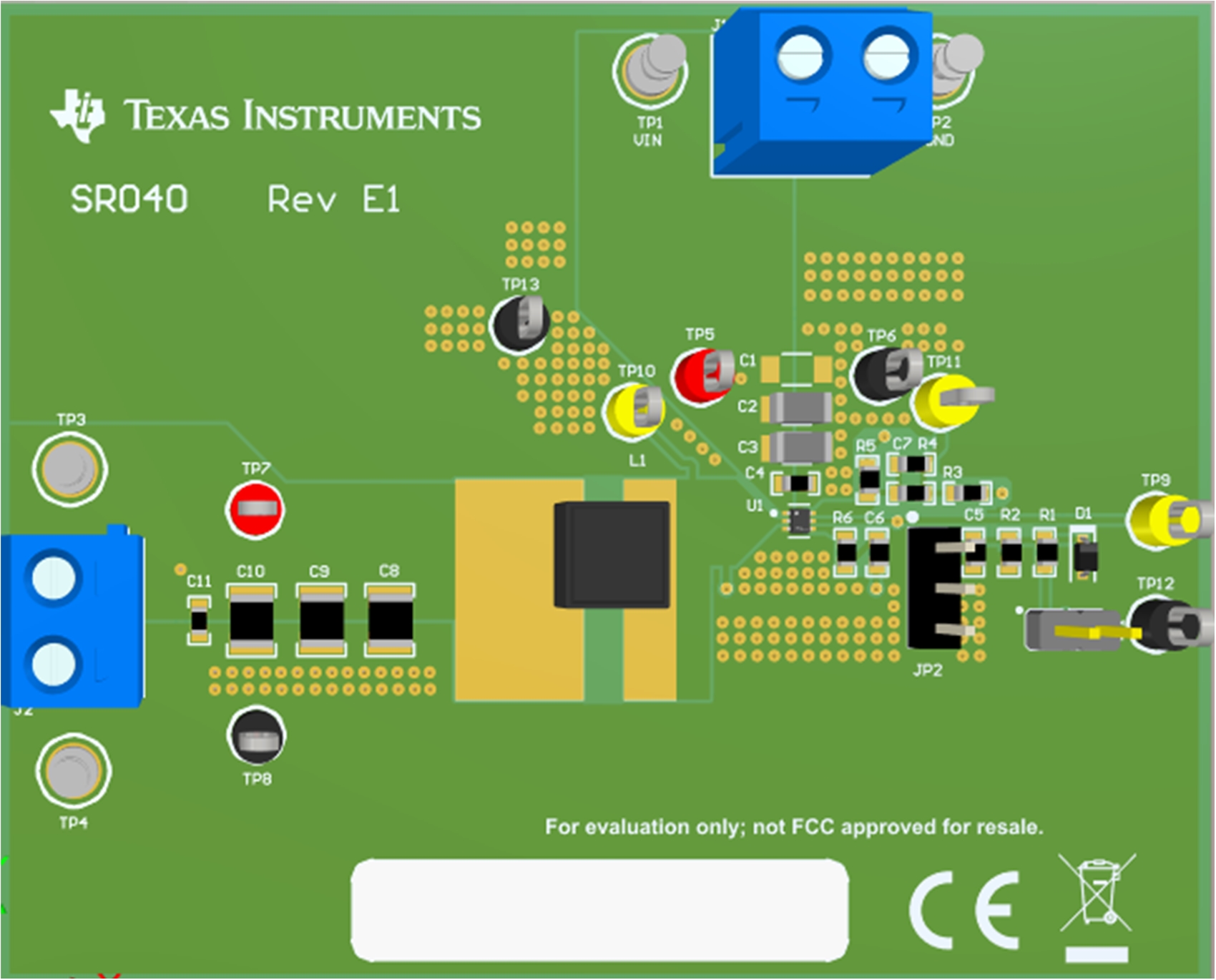

圖 2-1 TPS543021EVM 連接器和跳線布置表 2-1 連接和測試點
| 參考指示符 | 功能 |
|---|---|
| J1 | VIN |
| J2 | VOUT，3A 時為 5V（最大值）。 |
| JP1 | VIN 分壓器 用于可編程系統 UVLO |
| JP2 | EN 控制。短接 Pin1(scaled Vin) 和 Pin2(EN) 以設置系統 UVLO，短接 Pin2(EN) 和 Pin3(GND) 以禁用 |
| TP1 | VIN 正功率點 |
| TP5 | VIN 正監測點 |
| TP7 | VOUT 正監測點 |
| TP3 | VOUT 正功率點 |
| TP2、TP4 | GND 功率點 |
| TP6、TP8、TP12、TP13 | GND 監測點 |
| TP10 | 開關節點測試點 |
| TP9 | EN 測試點 |
| TP11 | 環路響應測量測試點 |
