有線與無線 BMS 的注意事項

本文重點介紹了電池包與主機 MCU 中連接的每個電池監測器件的通信接口。兩個示例都使用了 BQ796xx 系列監測器。典型的有線解決方案利用雙絞線電纜在電池模塊之間以菊花鏈方式連接電池監測器。無線通信方法使用 CC2642R-Q1 無線 MCU 來傳輸數據。

在圖 2 中，左側顯示了有線解決方案的電池管理或監測單元 (BMU) 板，其中包括主機 MCU 和 BQ79600-Q1 通信橋接器件。此 BMU 連接 MCU 和電芯監測單元 (CMU) 上的其他 BQ796xx 監測器件，而 CMU 與實物電池電芯連接。這些 CMU 通過雙絞線菊花鏈電纜在每個電池監測器件的高側和低測互聯，也可使用環形電纜，在電纜斷開時向任一方向傳輸數據。有線解決方案需要在菊花鏈電纜的任一端添加隔離元件，用來確保在高噪聲環境中可靠通信，并承受嚴格的汽車電磁干擾 (EMI) 和電磁兼容性 (EMC) 限制。

無線解決方案使用無線接口，通過無線收發器器件，將通用異步接收器/發送器 (UART) 數據從電池監測器傳輸?shù)街鳈C(jī) MCU。

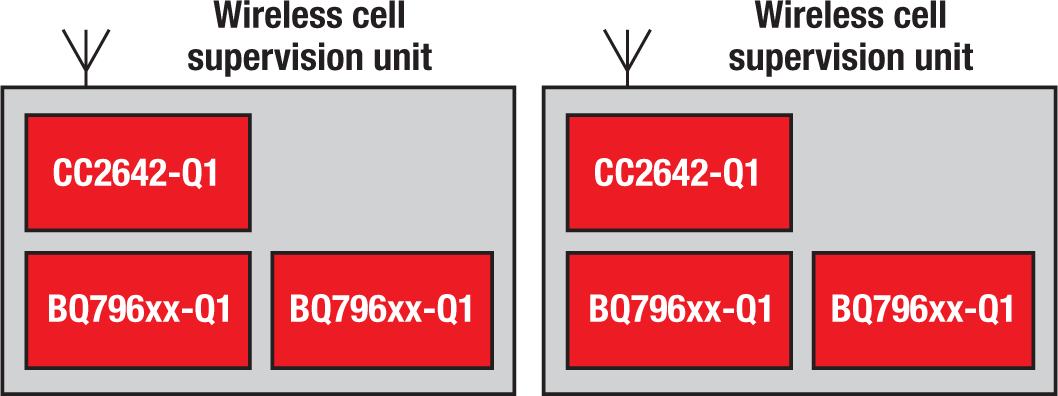

圖 3 使用比圖 1 更簡單的方式表示 CMU，但添加了一個無線接收器節點，表示 CMU 利用一個額外器件將電芯數據以無線方式傳輸回主機。這樣可將圖 2 中顯示的兩個 CMU 正常隔離。

兩種解決方案之間的重要區別在于，有線解決方案中的雙絞線電纜被替換為無線解決方案中每個 BMU 上的 CC2642R-Q1 器件。

可能有人會發現，與使用電纜相比，添加額外器件會提高復雜性和成本，但考慮到電纜的成本和重量，以及還需要在雙絞線接口任一側放置高性能隔離元件來確保通信穩定，添加額外器件是可以接受的。表 1 概述了有線和無線電池管理解決方案的其他注意事項。
