高壓轉低壓直流/直流轉換器的峰值電流模式控制
從 OBC 直流/直流級來看，隔離式直流/直流轉換器（如 CLLLC）是一種常見的選擇，因為它具有擴展的零電壓開關 (ZVS) 范圍，可提供軟開關功能以實現更高的開關頻率，這可以實現更小的磁體尺寸。此外，同步整流方案 (圖 3) 能夠使效率提高多達 2%，但該方案實施起來具有挑戰性，并且通常需要外部電路。C2000 MCU 上集成的比較器子系統可實現同步整流，而無需外部組件（如 DAC、比較器或邏輯門）。此外，4 類 PWM 允許在 PWM 周期內增加消隱窗口，并且可以鎖定電流過零事件以增加同步整流方案的穩健性，進而向?qū)崿F(xiàn)添加噪聲彈性。

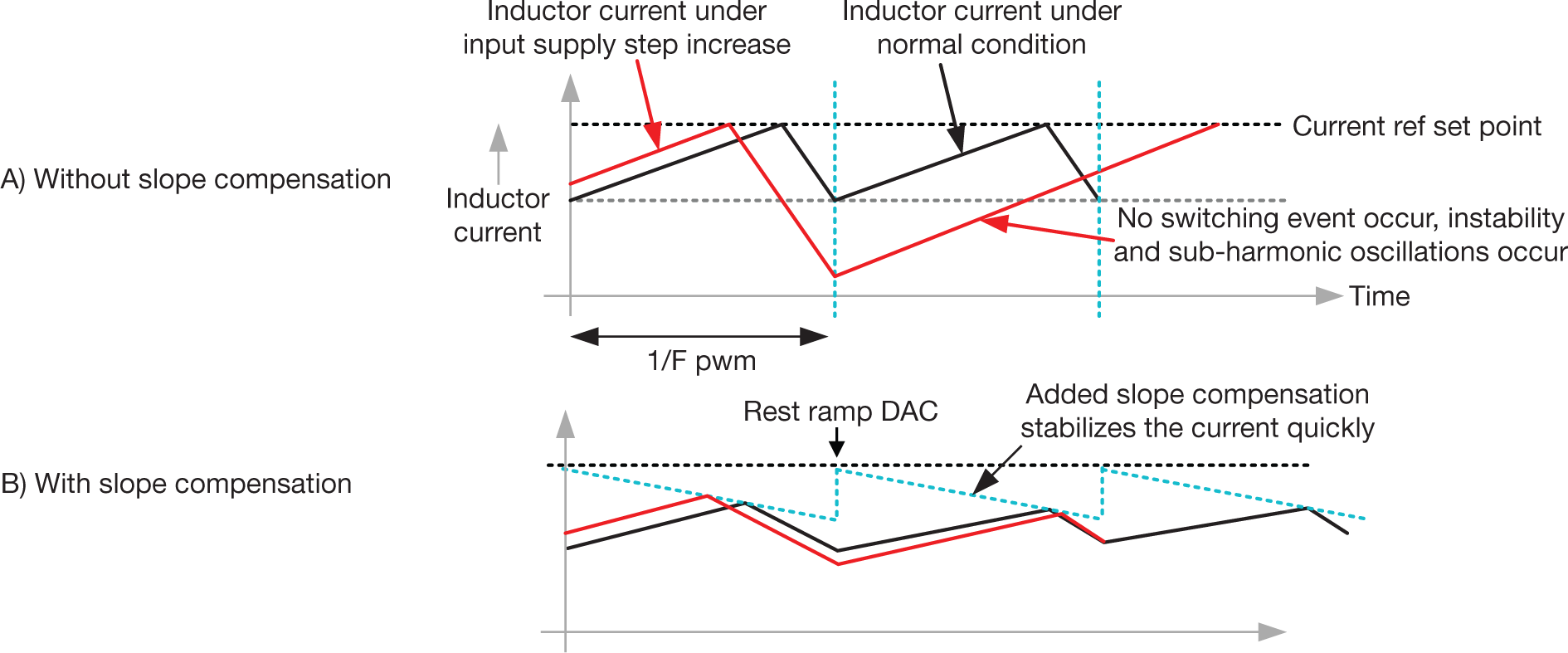

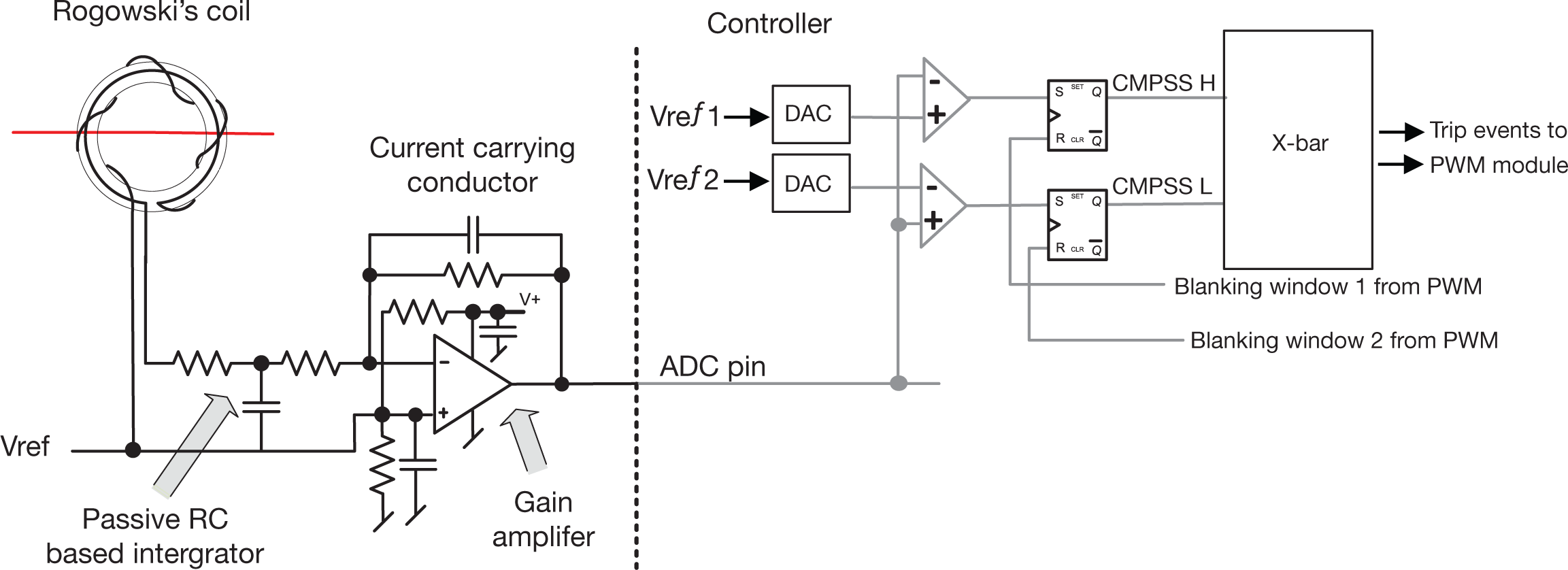

圖 3 用于高頻轉換器且具有片上資源的有源同步整流方案。從高壓轉低壓直流/直流轉換器來看，相移全橋 (PSFB) 是所用的一種典型拓撲。有了峰值電流模式控制，就不再需要昂貴的直流阻斷電容器。實施峰值電流模式控制的主要挑戰在于它可能導致系統不穩定，如圖 4 所示。將斜率補償添加到峰值電流參考點可避免這種不穩定性，而斜率補償通常以模擬方式實現。
圖 4 使用斜率補償實現峰值電流模式控制。通過在 C2000 實時 MCU 比較器子系統中進行高級模擬集成，可以使用數字控制器來實現這一高級控制。此外，4 類 PWM 功能（例如，在發生峰值電流事件時插入死區）使數字控制器能夠生成補充的 PWM。這樣就可以在不同的線路和負載條件下更改死區，以維持軟開關。數字控制還可以實現其他功能，例如，使用高壓轉低壓直流/直流轉換器對牽引逆變器總線進行預充電，這可以消除對外部預充電電阻的需求，并進一步減少動力總成中的器件數量。
