系統分區

伺服驅動器中的級聯控制環路通常跨越至少兩個電路板，電路板之間由增強型隔離邊界隔開。這種隔離邊界將形成所謂的“熱側”和“冷側”。熱側最靠近電機，并包括向電機供電的高壓組件。冷側在隔離邊界的另一側，通常容納控制單元。

跨隔離邊界劃分系統時，電機驅動器中各種控制環路的模塊化特性為您提供了許多可能性。圖 2、圖 3 和圖 4 顯示了伺服驅動器一些可能的分區。

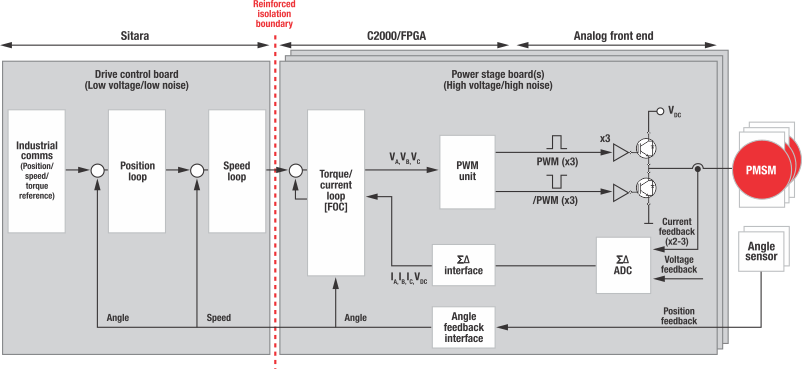

圖 2 顯示了一種包含兩個芯片的解決方案，其中的兩個片上系統 (SoC) 被隔離邊界隔開。這種分區通常被稱為去中心化的控制架構。這種架構的好處在于，場定向控制回路從電機獲取輸入并返回電流的總時間很短，因?yàn)檎麄€回路都在功率級板上運行。

圖 3 也展示了一種包含兩個芯片的解決方案，但是這次兩個 SoC 都位于冷側的控制板上?？刂骗h(huán)路在兩個 SoC 之間分開：一個 SoC 負責算法處理，另一個 SoC 充當聚合器并提供跨隔離邊界的脈寬調制器 (PWM)。將所有控制邏輯整合在一個電路板上的系統分區通常被稱為中心化的控制架構。這種架構的好處在于，功率級板的成本更低，但要保持與圖 2 所示分區相同的性能水平，則需要兩個 SoC 之間具有一個高速接口。

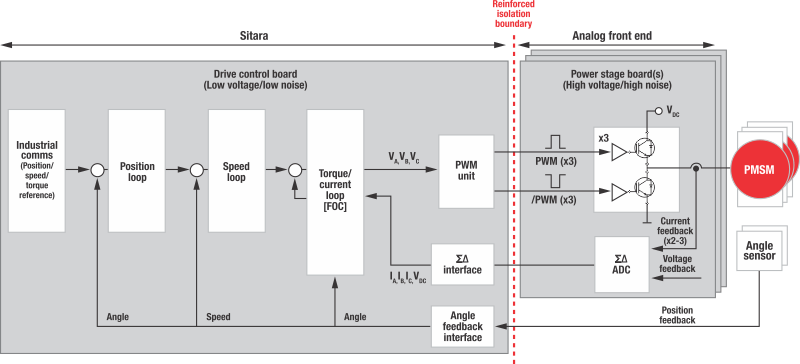

在圖 4 中，包含 PWM 和運動曲線生成功能（通常由可編程邏輯控制器 (PLC) 處理）的整個控制環路都集成在冷側的單個 SoC 中。這種架構可通過集成節省更多成本，并消除 SoC 之間接口的相關延遲。
