LDO 電源軌實現高電流低噪聲
LDO 的最大固有噪聲源是其內部電壓基準。為了降低噪聲并提高整體系統性能，TI 產品系列中的各種 LDO 都通過 NR 引腳實現了降噪功能。在 NR 引腳添加電容器 (CNR/SS)，可與 VREF 節點處的內部電阻一起構成電阻器-電容器濾波器，如圖 16 所示。

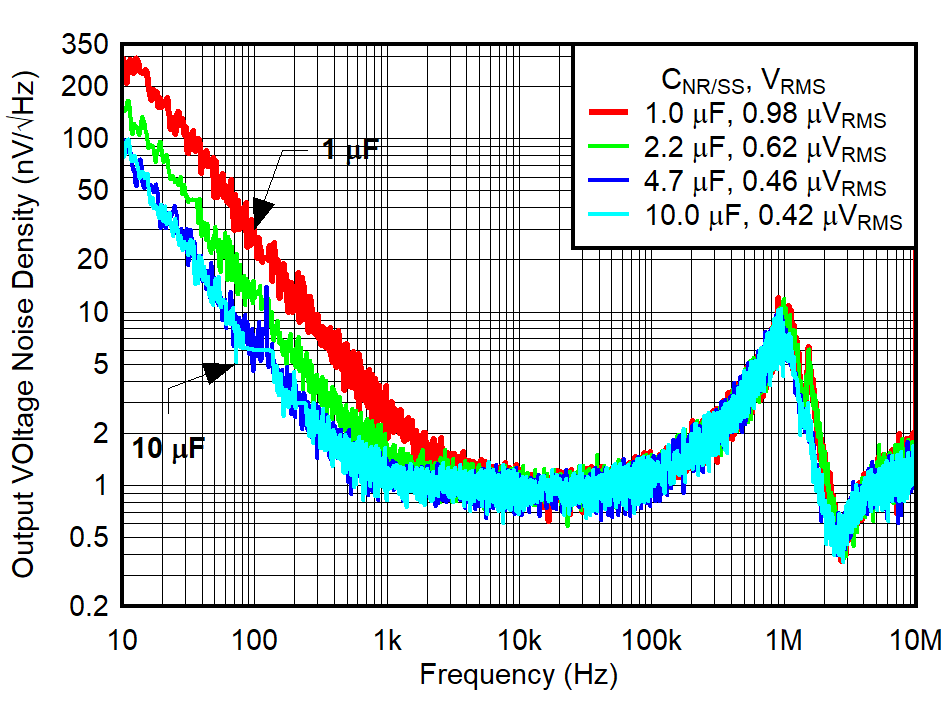

圖 16 具有 NR/SS 引腳的 N 溝道金屬氧化物半導體 LDO。較新的 LDO 后跟誤差放大器可實現高度精確的高精度和低噪聲電流源，實施單位增益配置還可以在整個輸出范圍內確保低噪聲。TPS7A94 是此類高精度低噪聲 LDO 的一個很好的示例，它可以在 10Hz 至 100kHz 帶寬范圍內實現 0.46μVRMS。圖 17 展示了輸出噪聲密度，以及將 CNR/SS 從 1μF 增加到 10μF 所產生的影響。
| VOUT = 3.3V | CIN = COUT = 10μF |
| IOUT = 500mA | 10Hz ≤ fSW ≤100kHz |
TPS7A94 的特性組合代表新一代低噪聲 LDO 能夠?qū)崿F(xiàn)出色的電壓精度和超低噪聲。當 TPS7A94 是高分辨率信號鏈的主要電源時，這一點很重要，因?yàn)榉直媛矢叩?ADC 對噪聲更敏感。在圖 18 中所示的典型應用中，TPS7A94 是 ADC、運算放大器、時鐘和外部電壓基準這些高性能器件的主電源。該信號鏈旨在利用 TPH210 和 REF70 的超低輸入電流噪聲和低 1/f 噪聲，更大程度改善 ADS127L11 的總諧波失真、信噪比和增益誤差。TPS7A94 的低噪聲和高 PSRR 提供了一條干凈的電源線，限制了可能耦合到 TPS210、ADC127L11 和 REF70 有源電路并且會降低性能的任何噪聲。
圖 18 為信號鏈供電的 TPS7A94。
