單端輸出器件
在使用 AMC1311 等業界通用隔離式放大器設計隔離式電壓檢測電路時，一個常見挑戰是將隔離式放大器的差分輸出轉換為單端輸出，以直接連接微控制器 (MCU) 內的模數轉換器 (ADC)。這可能成本高昂，并會占用額外的 PCB 空間。
為了節省布板空間，AMC0311R-Q1、AMC0311S-Q1、AMC0330R-Q1 和 AMC0330S-Q1 器件無需使用差分轉單端電路（通常由運算放大器和基準電壓組成），從而有助于節省系統級成本并縮減解決方案尺寸（請參閱圖 3）。

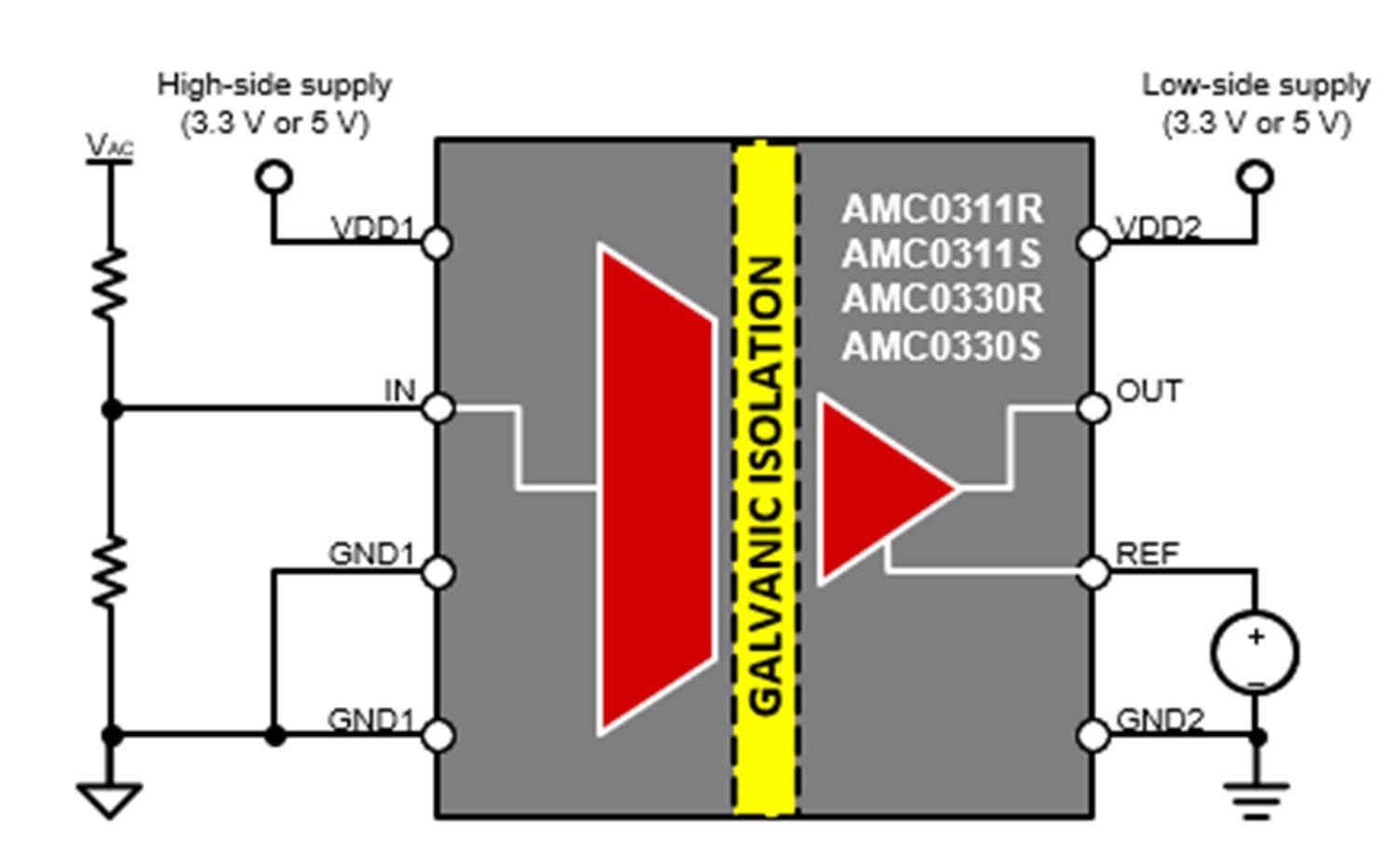

圖 3 傳統的隔離式電壓檢測拓?fù)洹?/span>圖 4 展示了這些單端器件的引腳排列。
圖 4 差分轉單端運算放大器的集成。除了 AMC0311R-Q1 和 AMC0330R-Q1 器件所帶來的布板空間節省外，它們的比例式輸出可實現可變輸出增益，從而通過隔離式電壓檢測器件提供輸出擺幅，該器件遵循 MCU 內部 ADC 的基準電壓，如圖 5 所示。這允許使用 ADC 的全動態范圍來提高分辨率測量值。

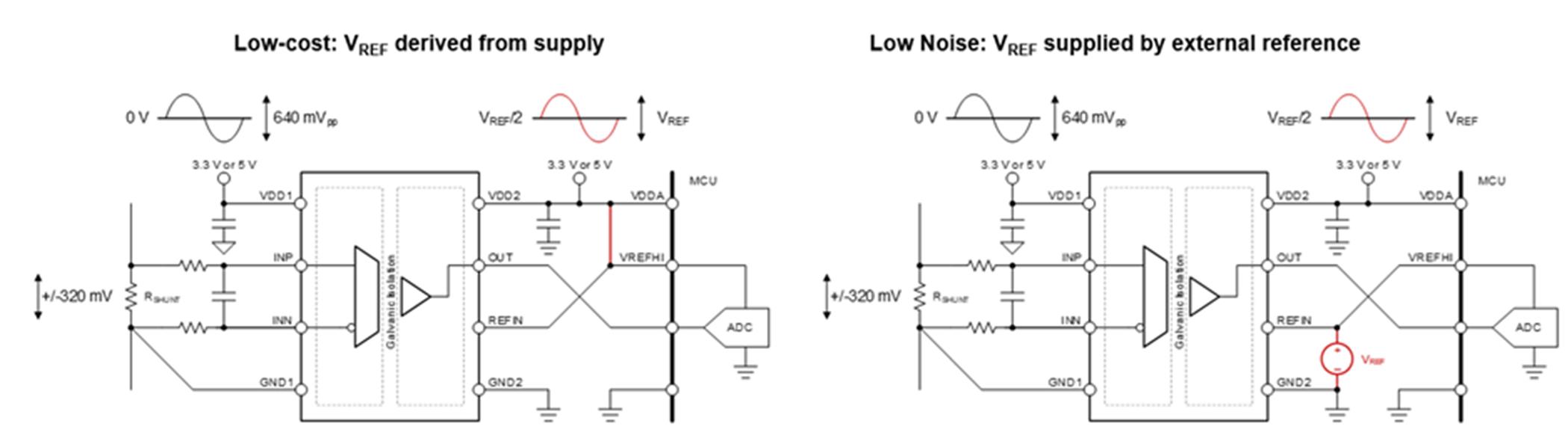

圖 5 比例輸出隔離式電壓檢測。有關集成電阻器件的更多信息，請參閱應用手冊適用于電壓檢測應用且具有差分、單端固定增益和比例式輸出的隔離式放大器。
