1 引言
開關模式電源幾乎總是需要相關人員了解開關電流，通常在電源變壓器的初級側感應到開關電流。電源設計人員的電流感應解決方案(1)回顧了多種感應開關電流的方法。在低功率開關模式電源中，較為常用的方法是使用感應電阻器。使用的感應電阻器通常是高功率、低電感電阻器，這會顯著增加電源設計的成本和功耗。該電路如圖 1-1 (a) 所示。

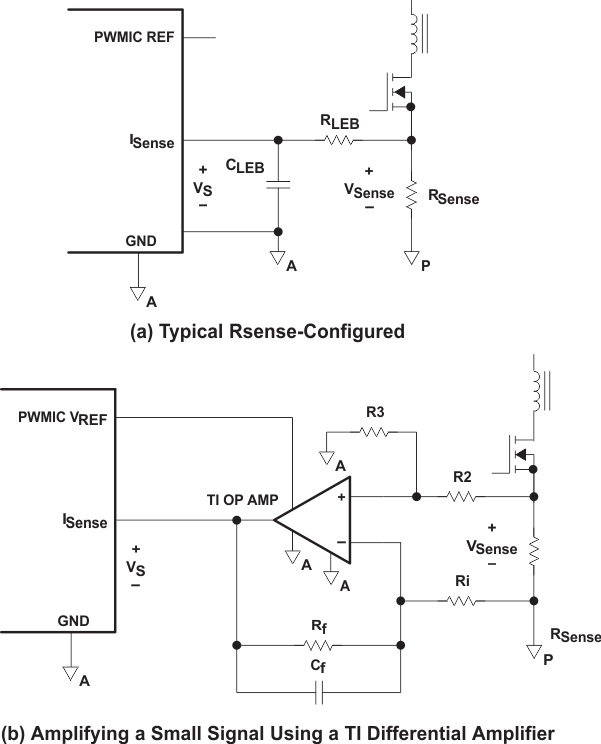

圖 1-1 用于感應初級側開關電流的典型 RSense 方法和推薦的運算放大器方法為了克服這種功率電阻在成本和功耗方面造成的困難，推薦使用圖 1-1 (b) 中的電路。使用由低功耗運算放大器和分立電阻器組成的差分放大器可帶來多項優勢，包括更低的功耗（效率）、抗噪性、成本和可編程性。
