ZHCSWP0E February 1998 – July 2024 CD54HC4066 , CD74HC4066 , CD74HCT4066
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Absolute Maximum Ratings
- 6 ESD Ratings
- 7 Thermal Information
- 8 Recommended Operating Conditions
- 9 Electrical Characteristics: HC Devices
- 10Electrical Characteristics: HCT Devices
- 11Switching Characteristics HC
- 12Switching Characteristics HCT
- 13Analog Channel Specifications
- 14Analog Test Circuits
- 15Test Circuits and Waveforms
- 16Detailed Description
- 17Device and Documentation Support
- 18Revision History
- 19Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
’HC4066 和 CD74HCT4066 器件包含四個獨立的數控模擬開關，這些開關使用硅柵 CMOS 技術并借助標準 CMOS 集成電路的低功耗特性來實現與 LSTTL 接近的運行速度。
這些開關具有金屬柵 CD4066B 器件的線性導通電阻特性。每個開關由其控制輸入端的高電平電壓進行開通。
器件信息
| 器件型號 | 溫度范圍 (°C) | 封裝(1) |
|---|---|---|
| CD74HC4066 | -55 至 125 | D（SOIC，14） |
| -55 至 125 | PW（TSSOP，14） | |
| CD74HCT4066 | -55 至 125 | D（SOIC，14） |
(1) 有關更多信息，請參閱節 19。

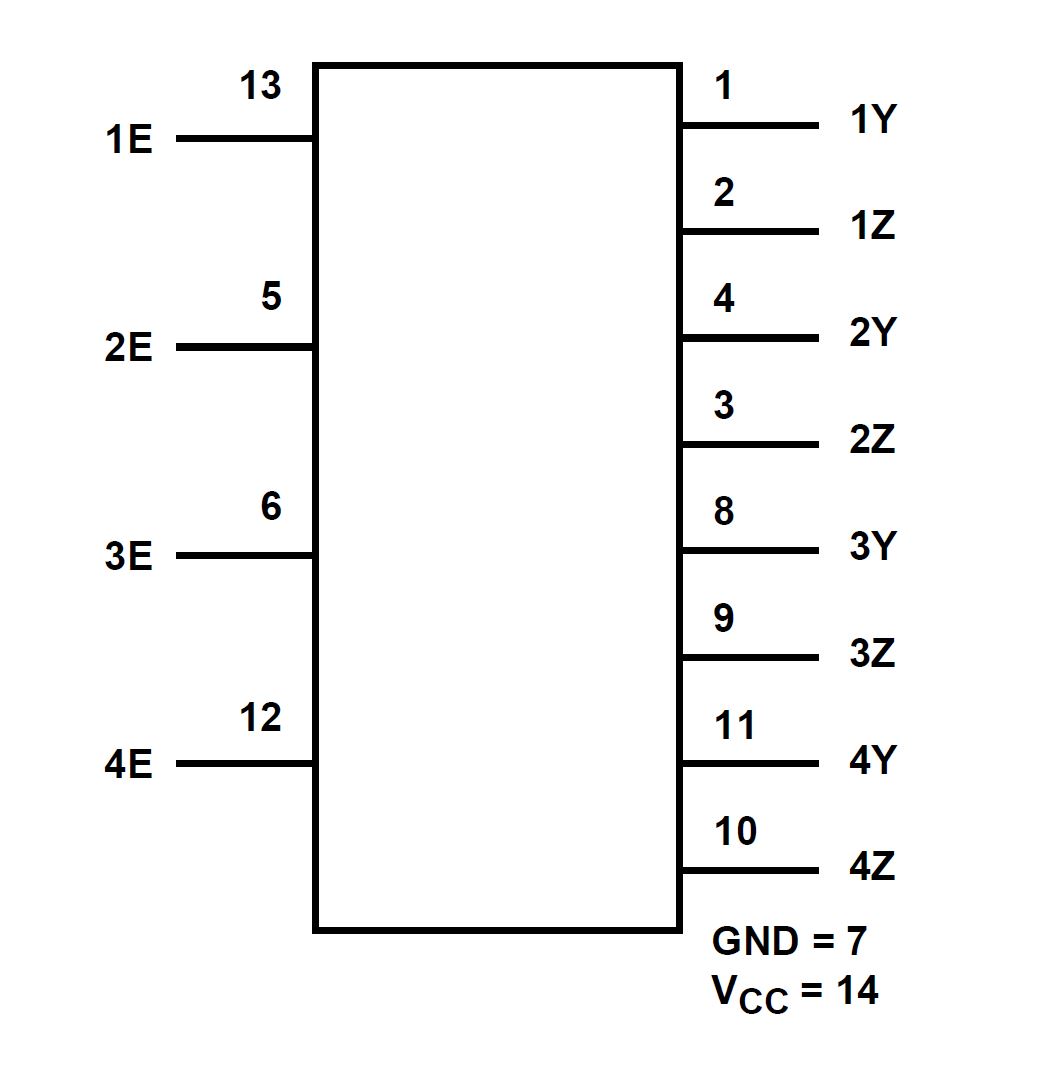

功能方框圖

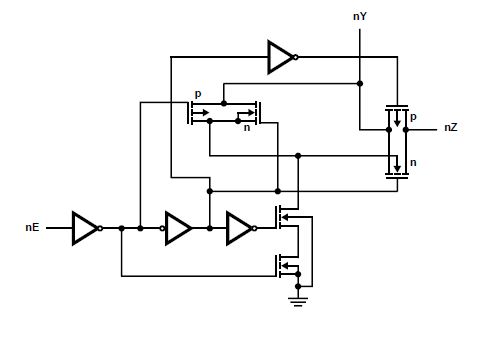

邏輯圖
