3 說明
LM5181 是一款初級側穩壓 (PSR) 反激式轉換器，在 4.5V 至 65V 的寬輸入范圍內具有高效率。隔離輸出電壓采樣自初級側反激式電壓，因此，無需使用光耦合器、電壓基準或變壓器的第三繞組進行輸出電壓穩壓。
憑借高度的集成性，可實現簡單可靠的高密度設計，其中只有一個組件穿過隔離層。通過采用邊界導電模式 (BCM) 開關，可實現緊湊的磁解決方案以及優于 ±1.5% 的負載和線路調節性能。集成的 100V 功率 MOSFET 能夠提供高達 4W 的輸出功率并提高應對線路瞬變的余量。
LM5181 反激式轉換器采用 8 引腳 4mm × 4mm 熱增強型 WSON 封裝，引腳間距為 0.8mm。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5181 | WSON (8) | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

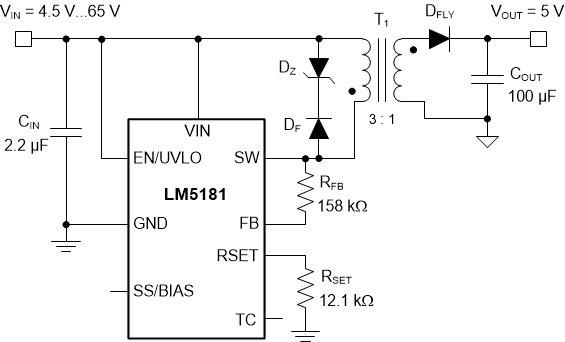

典型應用

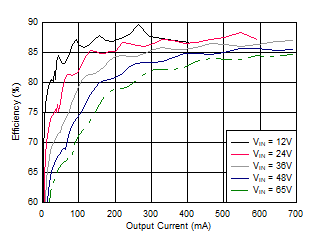

典型效率 (VOUT = 5V)
