ZHCSHV5V september 1978 – april 2023 TL071 , TL071A , TL071B , TL071H , TL072 , TL072A , TL072B , TL072H , TL072M , TL074 , TL074A , TL074B , TL074H , TL074M
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實現
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- PW|14
- DB|14
- N|14
- NS|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TL07xH（TL071H、TL072H 和 TL074H）系列器件是業界通用的 TL07x（TL071、TL072 和 TL074）器件的下一代版本。這些器件為成本敏感型應用提供了卓越的價值，其特性包括低失調電壓（1mV，典型值）、高壓擺率 (20V/μs) 和正電源的共模輸入。得益于高 ESD（1.5kV，HBM）、集成 EMI 和射頻濾波器，以及能夠在 –40°C 至 125°C 的整個溫度范圍內運行，TL07xH 器件可用于要求極嚴苛的應用。
封裝信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TL071x | P（PDIP，8） | 9.59mm × 6.35mm |
| DCK（SC70，5） | 2.00mm × 1.25mm | |
| PS（SO，8） | 6.20mm × 5.30mm | |
| D（SOIC，8） | 4.90mm × 3.90mm | |
| DBV（SOT-23，5) | 1.60mm × 1.20mm | |
| TL072x | P（PDIP，8） | 9.59mm × 6.35mm |
| PS（SO，8） | 6.20mm × 5.30mm | |
| D（SOIC，8） | 4.90mm × 3.90mm | |
| P（SOT-23，8） | 2.90mm × 1.60mm | |
| PW (TSSOP, 8) | 4.40mm x 3.00mm | |
| TL072M | JG（CDIP，8） | 9.59mm × 6.67mm |
| W（CFP，10） | 6.12mm × 3.56mm | |
| FK（LCCC，20） | 8.89mm × 8.89mm | |
| TL074x | N（PDIP，14） | 19.30mm x 6.35mm |
| NS（SO，14） | 10.30mm × 5.30mm | |
| D（SOIC，14） | 8.65mm × 3.91mm | |
| DYY（SOT-23，14） | 4.20mm × 2.00mm | |
| DB（SSOP，14） | 6.20mm × 5.30mm | |
| PW（TSSOP，14） | 5.00mm × 4.40mm | |
| TL074M | J（CDIP，14） | 19.56mm × 6.92mm |
| W（CFP，14） | 9.21mm × 6.29mm | |
| FK（LCCC，20） | 8.89mm × 8.89mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

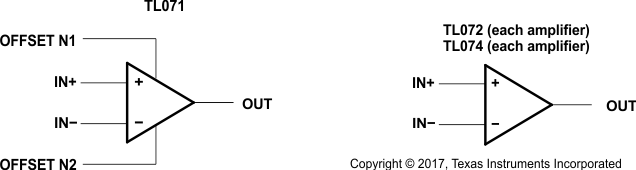

邏輯符號
