引腳功能：TLV90x4 四通道
圖 4-5 D、PW、DYY 封裝，14 引腳 SOIC、TSSOP、SOT-23，
頂視圖
注意：將外露散熱焊盤直接連接到 V- 引腳。

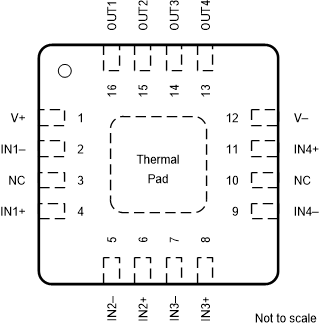

圖 4-7 RTE 封裝、16 焊盤 WQFN （帶有散熱焊盤）、
頂視圖
圖 4-6 RUC 封裝、
14 引腳 X2QFN、
頂視圖
14 引腳 X2QFN、
頂視圖
表 4-3 引腳功能：TLV90x4
| 引腳 | I/O | 說明 | |||
|---|---|---|---|---|---|
| 名稱 (1) | SOIC | X2QFN | WQFN | ||
| OUT2 | 1 | 14 | 15 | 輸出 | 比較器 2 的輸出引腳 |
| OUT1 | 2 | 1 | 16 | 輸出 | 比較器 1 的輸出引腳 |
| V+ | 3 | 2 | 1 | — | 正電源 |
| IN1– | 4 | 3 | 2 | 輸入 | 比較器 1 的負輸入引腳 |
| IN1+ | 5 | 4 | 4 | 輸入 | 比較器 1 的正輸入引腳 |
| IN2– | 6 | 5 | 5 | 輸入 | 比較器 2 的負輸入引腳 |
| IN2+ | 7 | 6 | 6 | 輸入 | 比較器 2 的正輸入引腳 |
| IN3– | 8 | 7 | 7 | 輸入 | 比較器 3 的負輸入引腳 |
| IN3+ | 9 | 8 | 8 | 輸入 | 比較器 3 的正輸入引腳 |
| IN4– | 10 | 9 | 9 | 輸入 | 比較器 4 的負輸入引腳 |
| IN4+ | 11 | 10 | 11 | 輸入 | 比較器 4 的正輸入引腳 |
| V– | 12 | 11 | 12 | — | 負電源 |
| OUT4 | 13 | 12 | 13 | 輸出 | 比較器 4 的輸出引腳 |
| OUT3 | 14 | 13 | 14 | 輸出 | 比較器 3 的輸出引腳 |
| NC | — | — | 3 | — | 沒有與內部電路連接 - 保持懸空或 GND |
| NC | — | — | 10 | — | 沒有與內部電路連接 - 保持懸空或 GND |
| 散熱焊盤 | — | — | PAD | — | 直接連接到 V- 引腳。 |
(1) 一些制造商調換了通道 1 和 2 的名稱。引腳的電氣分配是相同的，只是通道命名規則有所不同。
