7.1.2.2 具有遲滯功能的同相比較器
具有遲滯功能的同相比較器需要一個雙電阻器網絡和反相輸入端的電壓基準 (VREF)，如圖 7-5 所示。

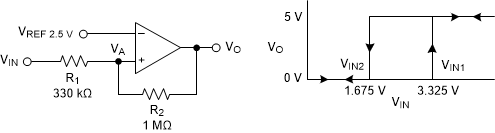

圖 7-5 采用同相配置、具有遲滯功能的 TLV903x輸出為高電平和低電平時的等效電阻器網絡如圖 7-6 所示。

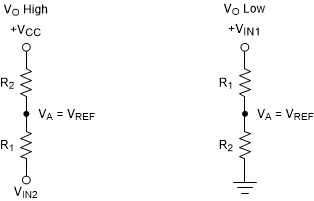

圖 7-6 同相配置電阻器網絡當 VIN 小于 VREF 時，輸出為低電平。若要使輸出從低電平切換到高電平，VIN 必須高于 VIN1 閾值。請使用方程式 4 來計算 VIN1。
方程式 4.
當 VIN 大于 VREF 時，輸出為高電平。若要使比較器切換回低電平狀態，VIN 必須降至 VIN2 以下。請使用方程式 5 來計算 VIN2。
方程式 5.
在此電路中，遲滯是 VIN1 和 VIN2 之間的差值，如方程式 6 所示。
方程式 6.
更多相關信息，請參閱應用手冊 SNOA997“具有遲滯功能的反相比較器電路”和 SBOA313“具有遲滯功能的同相比較器電路”。
