3 說明
TLV936x 系列（TLV9361、TLV9362 和 TLV9364）是 40V 成本優化型運算放大器系列。
這些器件具有出色的直流和交流規格，包括軌至軌輸出、低失調電壓（典型值為 ±400 μV）、低溫漂（典型值為 ±1.25 μV/°C）和 10.6 MHz 帶寬。
TLV936x 的特性（例如 EMIRR 濾波、高輸出電流 (±60 mA) 以及高壓擺率 (25 V/μs)）使其成為了一款可靠的運算放大器，適用于高電壓成本敏感型應用。
TLV936x 系列運算放大器采用標準封裝，額定工作溫度范圍為 –40°C 至 125°C。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV9361 | SOT-23 (5) | 2.90mm × 1.60mm |
| SC70 (5) | 2.00mm × 1.25mm | |
| TLV9362 | SOIC (8) | 4.90mm × 3.90mm |
| SOT-23 (8) | 2.90mm × 1.60mm | |
| TSSOP (8) | 3.00mm × 4.40mm | |
| VSSOP (8) | 3.00mm × 3.00mm | |
| TLV9364 | SOIC (14) | 8.65mm × 3.90mm |
| TSSOP (14) | 5.00mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

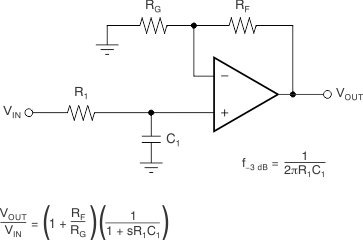

TLV936x 應用于單極低通濾波器
