ZHCS914M January 2004 – December 2020 TMP175 , TMP75
PRODUCTION DATA

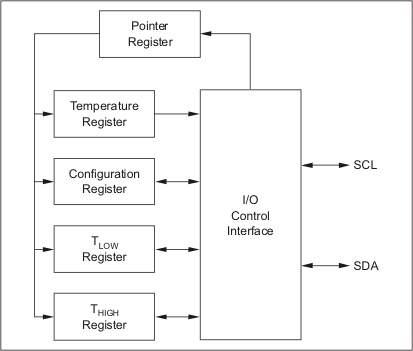

圖 7-6顯示了 TMP175 和 TMP75 的內部寄存器結構。這些器件的 8 位指針寄存器用于對指定的數據寄存器尋址。指針寄存器使用兩個 LSB 來標識哪個數據寄存器必須對讀取或?qū)懭朊钭龀鲰憫?yīng)。表 7-4 標識了指針寄存器字節的位。表 7-5 描述了 TMP175 和 TMP75 中可用的寄存器的指針地址。P1/P0 的加電復位值為 00。
