8.3.7 超低電荷注入

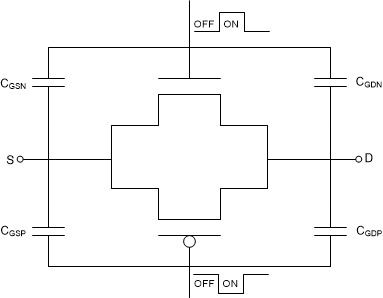

圖 8-1 顯示了 TMUX721x 器件的傳輸門拓?fù)浣Y(jié)構。與 NMOS 和 PMOS 相關的雜散電容中的任何不匹配都會在開關斷開或閉合時導致輸出電平發生變化。
圖 8-1 傳輸門拓?fù)?/span>TMUX721x 包含可減少漏極 (Dx) 電荷注入的專用架構。為了進一步減少敏感應用中的電荷注入，可以在源極 (Sx) 上添加補償電容器 (Cp)。這將確保開關轉換產生的多余電荷被推入源極 (Sx) 而非漏極 (Dx) 上的補償電容器。一般來說，Cp 應比漏極 (Dx) 上的等效負載電容大 20 倍。圖 8-2 展示了源極側不同補償電容器的電荷注入變化。該圖是在 TMUX72xx 系列中的 TMUX7219M 上捕獲的，負載電容為 100pF。
圖 8-2 電荷注入補償
