7.8 關斷隔離
關斷隔離定義為器件漏極引腳 (Dx) 處的信號與關斷通道的源極引腳 (Sx) 上施加的信號之比。特性阻抗 Z0 測量值為 50Ω。圖 7-8 顯示了用于測量關斷隔離的設置。使用關斷隔離公式來計算關斷隔離。

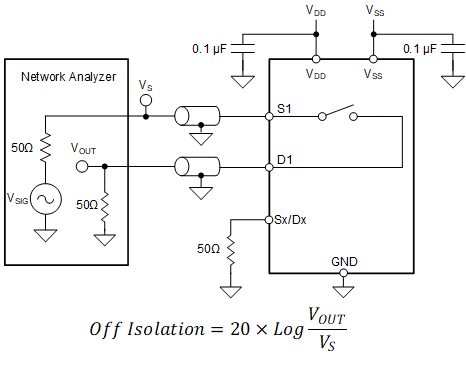

圖 7-8 關斷隔離測量設置
