3 說明
TPS552882-Q1 是一款同步四開關降壓/升壓轉換器，能夠?qū)⑤敵鲭妷悍€(wěn)定在等于、高于或低于輸入電壓的某一電壓值上。TPS552882-Q1 在 2.7V 至 36V 的寬輸入電壓范圍內工作，可輸出 0.8V 至 22V 電壓以支持各種不同的應用。
TPS552882-Q1 集成了兩個 16A MOSFET，其中的升壓腿可實現解決方案尺寸和效率間的平衡。TPS552882-Q1 使用外部電阻分壓器，通過 1.2V 內部基準電壓來設置輸出電壓。TPS552882-Q1 能夠通過 12V 輸入電壓提供 100W 的功率。
TPS552882-Q1 采用平均電流模式控制方案。開關頻率可通過外部電阻在 200kHz 至 2.2MHz 之間進行編程，并且可與外部時鐘同步。TPS552882-Q1 還提供可選的擴頻，從而更大限度地減少峰值 EMI。
TPS552882-Q1 提供輸出過壓保護、平均電感器電流限制、逐周期峰值電流限制和輸出短路保護。TPS552882-Q1 還使用持續過載情況下的可選輸出電流限制和斷續模式保護來確保安全運行。
TPS552882-Q1 可以使用具有高開關頻率的小型電感器和電容器。此器件采用 4.0mm × 3.5mm QFN 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸 |
|---|---|---|
| TPS552882-Q1 | VQFN-HR | 4.00mm × 3.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

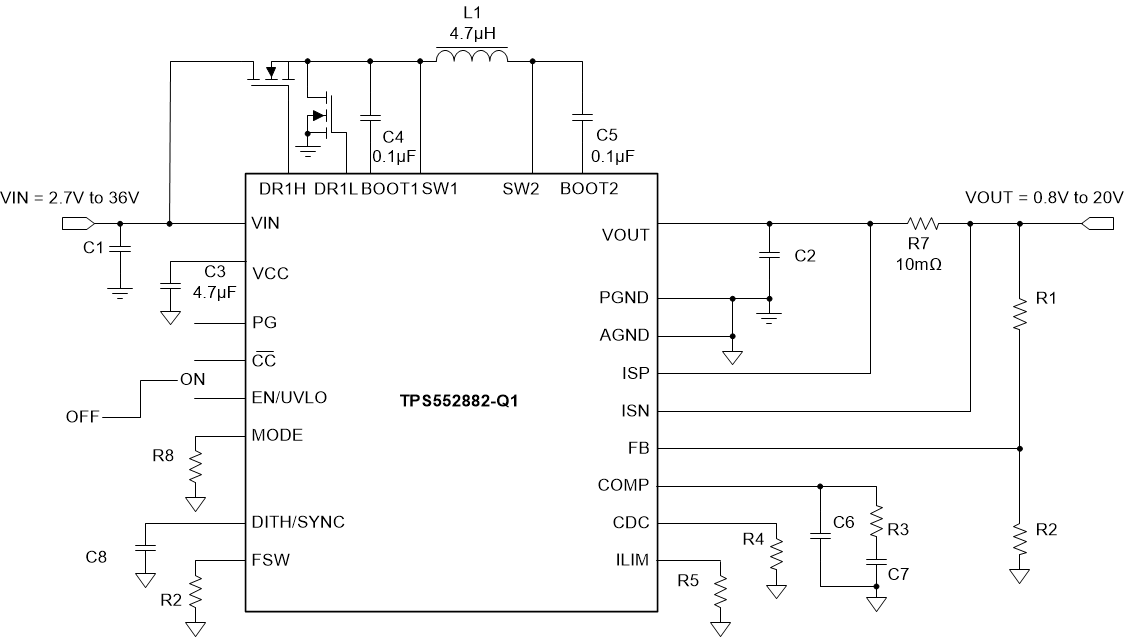

典型應用電路
