3 說明
TPS65131-Q1 器件作為雙輸出直流/直流轉換器，可產生高達 15V 的正輸出電壓和低至 -15V 的負輸出電壓，輸出電流通常為 200mA，具體值取決于輸入電壓與輸出電壓比。憑借高達 85% 的總體效率，此器件非常適合于便攜式電池供電類設備。輸入電壓范圍為 2.7V 至 5.5V，因此允許諸如 3.3V 和 5V 的電壓軌為 TPS65131-Q1 器件供電。TPS65131-Q1 器件采用具有散熱焊盤和可濕性側面的 QFN-24 封裝。由于只需少量較小的外部組件，因此總體解決方案尺寸可以非常小。
此轉換器采用定頻 PWM 控制拓?fù)溥\(yùn)行，而且在啟用省電模式后，它在輕負載電流的情況下使用脈沖跳躍模式。在運行時，典型的總體器件靜態電流只有 500μA。在關斷狀態下，器件一般消耗 0.2μA。獨立使能引腳可實現針對兩個輸出的加電和斷電排序。為了盡可能地實現故障情況下的高可靠性，此器件有一個內部電流限制、過壓保護和熱關斷。
TPS65131-Q1 器件符合汽車應用標準（根據 AEC-Q100 溫度等級 2）。該器件在 –40°C 至 125°C 的器件結溫范圍內接受了電氣特性測試。此外，該器件還具有最低關斷電流、小巧的解決方案尺寸、帶散熱焊盤的封裝以及良好的效率和保護特性，專為汽車和工業應用而設計。
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| TPS65131-Q1 | VQFN (24) | 4mm × 4mm |

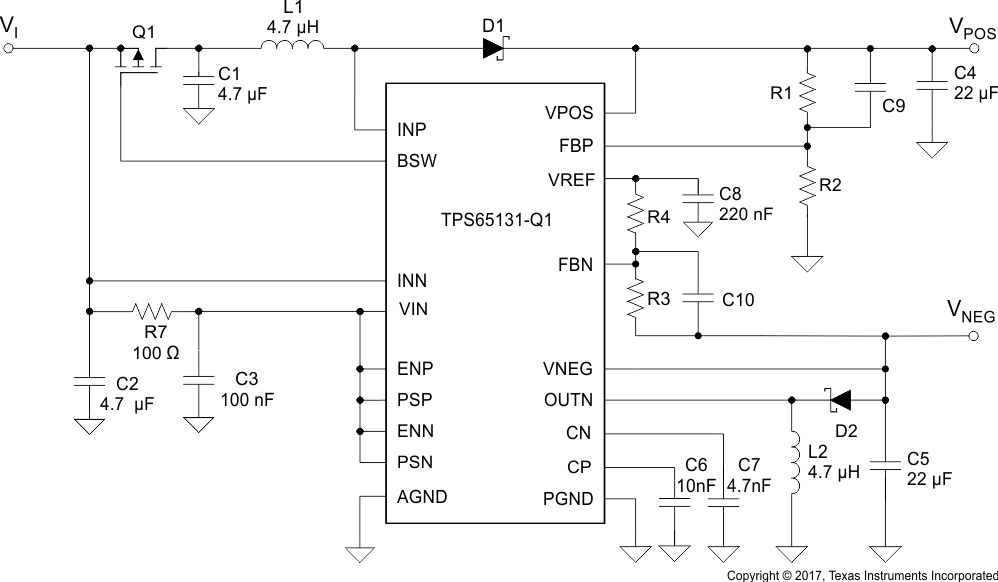

應用原理圖
