3 說明
TPS7A16-Q1 超低功耗、低壓降 (LDO) 穩壓器具有超低靜態電流、高輸入電壓以及微型高熱性能封裝等諸多優勢。
TPS7A16-Q1 設計用于連續或者斷續（備用電源）電池供電的應用，在此類應用中，超低的靜態電流對于延長系統電池的壽命十分關鍵。
TPS7A16A-Q1 提供了一個與標準 CMOS 邏輯兼容的使能引腳 (EN)，以及一個具有用戶可編程延遲的集成開漏高電平有效電源正常狀態指示輸出 (PG) 引腳。這些引腳用于基于微控制器、由電池供電且需要電源軌排序的應用。
此外，TPS7A16-Q1 設計用于為多節電池解決方案（從多節電池電動工具組到汽車應用）生成低電壓電源，不僅能夠提供一個穩壓良好的電壓軌，還能夠承受瞬態電壓并在電壓瞬態期間保持穩壓狀態。這些特性意味著電涌保護電路更加簡單且更為經濟高效。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A16-Q1 | DGN（HVSSOP，8） | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

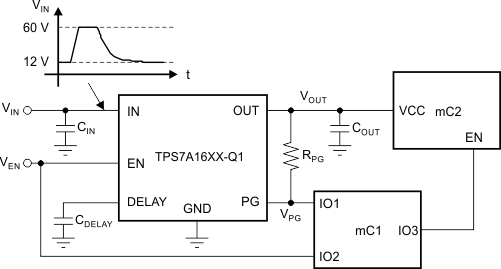

典型應用原理圖
