1 特性

• 低成本柵極驅動器，是 NPN 和 PNP 分立解決方案的優質替代產品
• 與 TI 的 TPS2828 和 TPS2829 器件引腳兼容
• 4A 峰值拉電流和 4A 峰值灌電流對稱驅動
• 快速傳播延遲（典型值 17ns）
• 快速上升和下降時間（典型值 8ns 和 7ns）
• 4.5V 至 18V 單電源范圍
• VDD 欠壓閉鎖 (UVLO) 期間輸出保持低電平（確保加電和斷電時無毛刺脈沖運行）
• CMOS 輸入邏輯閾值（帶滯后的電源電壓的函數）
• 實現高抗噪性的滯后邏輯閾值
• 實現使能功能的 EN 引腳（可不連接）
• 當輸入引腳懸空時輸出保持在低電平
• 輸入引腳絕對最大電壓電平不受 VDD 引腳偏置電源電壓的限制
• -40°C 至 140°C 的運行溫度范圍
• 5 引腳 DBV 封裝（小外形尺寸晶體管封裝 (SOT)-23）

2 應用

• 開關模式電源
• 直流-直流轉換器
• 用于數字電源控制器的伴隨柵極驅動器器件
• 太陽能、電機控制、不間斷電源 (UPS)
• 用于新上市的寬帶隙電源器件（例如 GaN）的柵極驅動器

3 說明

UCC27518 和 UCC27519 單通道高速低側柵極驅動器器件可有效驅動金屬氧化物半導體場效應晶體管 (MOSFET) 和絕緣柵雙極型晶體管 (IGBT) 電源開關。 UCC27518 和 UCC27519 采用的設計方案可最大程度減少擊穿電流，從而為電容負載提供較高的峰值拉/灌電流脈沖，同時提供軌到軌驅動能力以及超短的傳播延遲（典型值為 17ns）。

當 VDD = 12V 時，UCC27518 和 UCC27519 可提供峰值為 4A 的灌/拉（對稱驅動）電流驅動能力。

UCC27518 和 UCC27519 具有 4.5V 至 18V 的寬 VDD 范圍，以及 –40°C 至 140°C 的寬溫度范圍。 當超出 VDD 工作范圍時，VDD 引腳上的內部欠壓閉鎖 (UVLO) 電路可使輸出保持低電平。 該器件不僅能夠工作在低于 5V 的低電壓下，還具備同類產品中最佳的開關特性，因此非常適用于驅動諸如 GaN 功率半導體器件等新上市的寬帶隙電源開關器件。

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

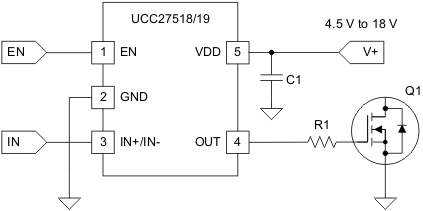

典型應用圖
