設計目標
輸出 |
閾值 |
電源 |
V0 = 高電平 |
Vo = 低電平 |
VH |
VL |
VHYS |
Vcc |
VPU |
Vref |
Vi < VL |
Vi > VH |
2.5V |
2.2V |
300mV |
3V |
3V |
3V |
設計說明
比較器用于區分兩種不同的信號電平。在存在噪聲、信號變化或緩慢移動的信號的情況下,可以在恒定閾值下觀察到輸出端的不良轉換。設置上限和下限遲滯閾值可消除這些不良輸出轉換。該電路示例聚焦于設計正反饋電阻器網絡所需的步驟,以獲得反相比較器應用所需的遲滯。
設計說明
- 遲滯閾值電壓的精度與電路中使用的電阻器的容差、所選比較器的輸入失調電壓規格以及器件的任何內部遲滯相關。
- TLV7041 具有漏極開路輸出級,因此需要上拉電阻器。
設計步驟
- 選擇較低的偏置電阻 R2。該電阻可以針對任何設計進行修改。在這種情況下,假設需要節能,因此,R2 選擇得較大。
- 選擇當比較器從高電平轉換為低電平 (VL) 和從低電平轉換為高電平 (VH) 時的開關閾值。VL 是比較器輸出轉換為低電平所需的輸入電壓,VH 是比較器輸出高電平所需的輸入電壓。
- 分析輸入電壓為 VH 時的電路。此時,Vo=3V=VPU,并且在比較器輸出中啟動向邏輯低電平的轉換。使用基爾霍夫電流定律,求解 R1 的公式。
- 分析輸入電壓為 VL 時的電路。此時,Vo=0V,并且在比較器輸出中啟動向邏輯高電平的轉換。使用基爾霍夫電流定律,求解 R1 的公式。
- 定義一些常量后,將 R1 的兩個公式設置為等于 R4 的二次方程。
-
- 如果輸出級是推挽式,則對上述公式進行以下修改:
- 求解 R4 的二次方程并選擇最合乎邏輯的結果。
- 通過將 A 常量的值代入步驟 4 中 R1 的公式來計算 R1。

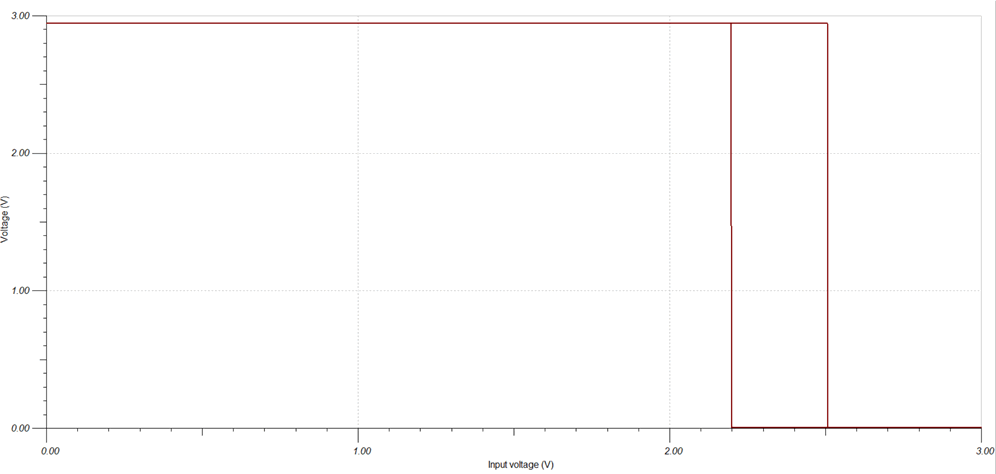

直流傳輸仿真結果

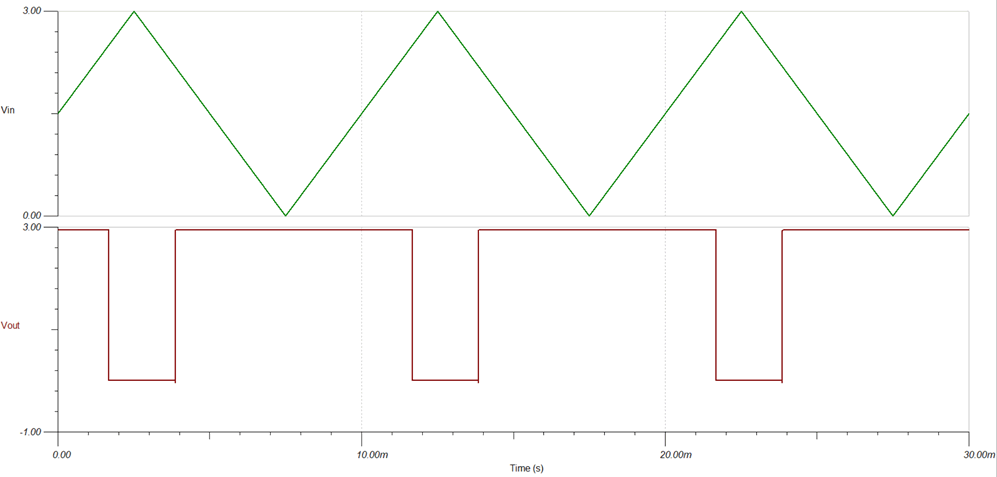

瞬態仿真結果
設計參考資料
有關 TI 綜合電路庫的信息,請參閱模擬工程師電路手冊。
請參閱具有遲滯功能的比較器參考設計 TIPD144.
請參閱電路 SPICE 仿真文件 SLVMCQ0,具有遲滯功能的反相比較器電路參考設計。
有關大量比較器主題(包括遲滯、傳播延遲和輸入共模范圍)的更多信息,請參閱 TI 高精度實驗室 - 運算放大器。
設計特色比較器
TLV7031/TLV7041
|
輸出類型
|
PP (7031)/OD (7041) |
Vcc
|
1.6V 至 6.5V |
VinCM
|
軌到軌 |
Vos
|
±100μV |
VHYS
|
7mV |
Iq
|
335nA/通道 |
tpd
|
3μs |
通道數
|
1 和 2 |
TLV7041
|
設計備用比較器
|
TLV1701 |
TLV7011/TLV7021 |
輸出類型
|
集電極開路 |
PP (7011)/OD (7021) |
Vcc
|
2.2V 至 36V |
1.6V 至 5.5V |
VinCM
|
軌到軌 |
軌到軌 |
VHYS
|
不適用 |
4.2mV |
Vos
|
±500μV |
±500μV |
Iq
|
55μA/通道 |
5μA |
tpd
|
560ns |
260ns |
通道數
|
1、2 和 4 |
1 和 2 |
|
TLV1701
|
TLV7011
|
