設計目標

設計說明

此低功耗低側雙向電流檢測方案使用兩個毫微功耗零漂移放大器 (LPV821) 和一個帶有集成精密基準的微功耗比較器 (TLV3012)。該電路非常適合需要精確監控充電電流和系統電流的電池供電型設備。U1 和 U2 的增益是獨立設置的。

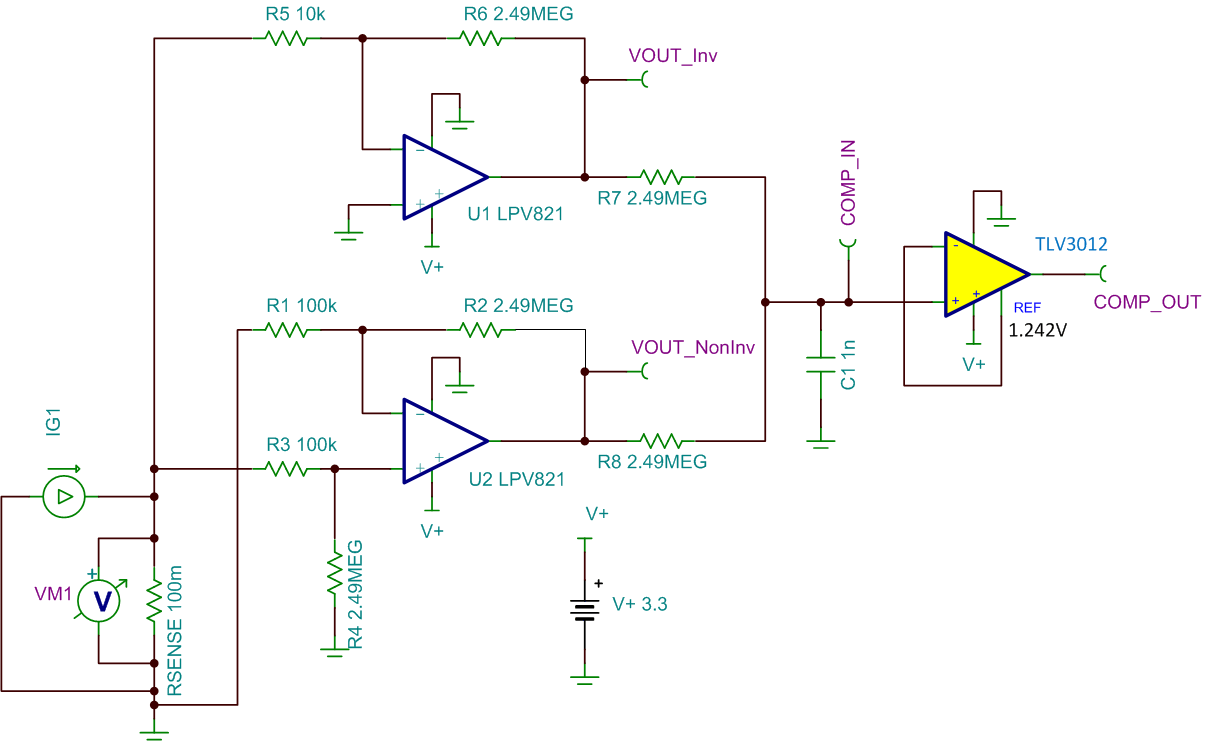

如應用電路所示，在 R_SENSE 兩端異相連接 LPV821 放大器來放大相反極性的電流。放大器 U2 線性放大充電（正）電流，而放大器 U1 線性放大系統（負）電流。U2 在監測正電流時，U1 將其輸出端接地。同樣，在 U1 監測負電流時，U2 將其輸出端接地。在由 U1 或 U2 提供接地基準的同時，通過電阻器 R₇ 和 R₈ 對放大器輸出進行或運算，從而產生可由比較器監測到的單個輸出電壓。

如果系統中已有穩壓電源或基準，可以用毫微功耗比較器（例如 TLV7031）來代替 TLV3012。而且，如果充電電流和系統電流的幅度相等，可以將放大器 U1 和 U2 的增益設為彼此相等。即使放大器的增益相等，對放大器輸出進行或運算也可以讓一個比較器檢測充電電流和系統電流的過流情況。

設計說明

1. 利用精密電阻器并設置 R₁ = R₃、R₂ = R₄ 且 R₇ = R₈，從而更大限度降低誤差。
2. 選擇 R_SENSE，從而盡可能地減小最大電流時的電壓降，并在監測最小電流水平時減少放大器偏移誤差。
3. 選擇放大器增益，使 COMP_IN 在充電電流和系統電流達到臨界水平時達到 1.242V，并避免放大器超出其線性范圍。

設計步驟

1. 在 R₁ = R₃、R₂ = R₄ 且 R₇ = R₈ 的情況下，確定傳遞方程。

   反相路徑：

   $\mathrm{COMP\_IN}=-{\mathrm{I}}_{\mathrm{G}1}\times {\mathrm{R}}_{\mathrm{SENSE}}\times \left(-\frac{{\mathrm{R}}_6}{{\mathrm{R}}_5}\right)\times \left(\frac{{\mathrm{R}}_8}{{\mathrm{R}}_7+{\mathrm{R}}_8}\right)$

   同相路徑：

   $\mathrm{COMP\_IN}={\mathrm{I}}_{\mathrm{G}1}\times {\mathrm{R}}_{\mathrm{SENSE}}\times \left(\frac{{\mathrm{R}}_4}{{\mathrm{R}}_3 + {\mathrm{R}}_4}\right)\times \left(\frac{{\mathrm{R}}_1 + {\mathrm{R}}_2}{{\mathrm{R}}_1}\right)\times \left(\frac{{\mathrm{R}}_7}{{\mathrm{R}}_7+{\mathrm{R}}_8}\right)$
2. 假定以 1A 電流充電時最大電壓降 (V_SENSE) 為 100mV 并且最低系統電流為 10mA，在此情況下，選擇 SENSE 電阻值。
   $$\begin{gathered} {\mathrm{R}}_{\mathrm{SENSE}}\left(\max \right)=\frac{{\mathrm{V}}_{\mathrm{SENSE}} \left(\max \right)}{{\mathrm{I}}_{\mathrm{G}1} \left(\max \right)}=\frac{100 \mathrm{mV}}{1\mathrm{A}}=100 \mathrm{m\Omega } \\ \mathrm{with} {\mathrm{I}}_{\mathrm{G}1}\left(\min \right)=10\mathrm{mA}, {\mathrm{V}}_{\mathrm{SENSE}}=10\mathrm{mA}\times 100\mathrm{m\Omega }=1 \mathrm{mV}>>\mathrm{VOS}\left(\max \right)=10\mu \mathrm{V} \end{gathered}$$
3. 選擇用于或運算的電阻器 R₇ 和 R₈ 來生成 COMP_IN。
   1. 在 R₇ =R₈ 的情況下，將相等衰減系數 2 應用于比較器的輸入。應選擇較大值，從而最大限度減小來自放大器輸出的電流消耗。
   2. 驗證 COMP_IN 的電壓時，必須特別小心。由于 R₇ 和 R₈ 是大阻抗值，所以示波器探頭的輸入阻抗或數字電壓表的輸入會改變測量的電壓。常見的探頭和電壓表輸入阻抗為 10MΩ，這會使測量的信號衰減。
      $$\begin{gathered} {\mathrm{R}}_7={\mathrm{R}}_8=2.49\mathrm{M\Omega }, \\ \mathrm{COMP\_IN}=(\mathrm{VOUT\_Inv} \mathrm{or} \mathrm{VOUT\_NonInv})÷2 \end{gathered}$$
4. 選擇放大器增益，使 COMP_IN 在電流達到臨界閾值時達到 1.242V。
   $\mathrm{Gain}=\frac{2\times Comparator REF}{{\mathrm{R}}_{SENSE}\times \left|{\mathrm{I}}_{G1} \left(max\right)\right|}$
   $$\begin{gathered} \mathrm{Gain} \left(Inv\right)=\frac{2\times 1.242}{0.1\times (-0.\mathrm{1)}}=\frac{{\mathrm{(-R}}_{\mathrm{6)}}}{{\mathrm{R}}_5}\approx -249\frac{\mathrm{V}}{\mathrm{V}} \\ \mathrm{Gain} \left(NonInv\right)=\frac{2\times 1.242}{0.1\times 1.0}=\frac{{\mathrm{R}}_4}{{\mathrm{R}}_3+{\mathrm{R}}_4}\times \frac{{\mathrm{R}}_1+{\mathrm{R}}_2}{{\mathrm{R}}_1}\approx 24.9\frac{\mathrm{V}}{\mathrm{V}} \end{gathered}$$

設計仿真

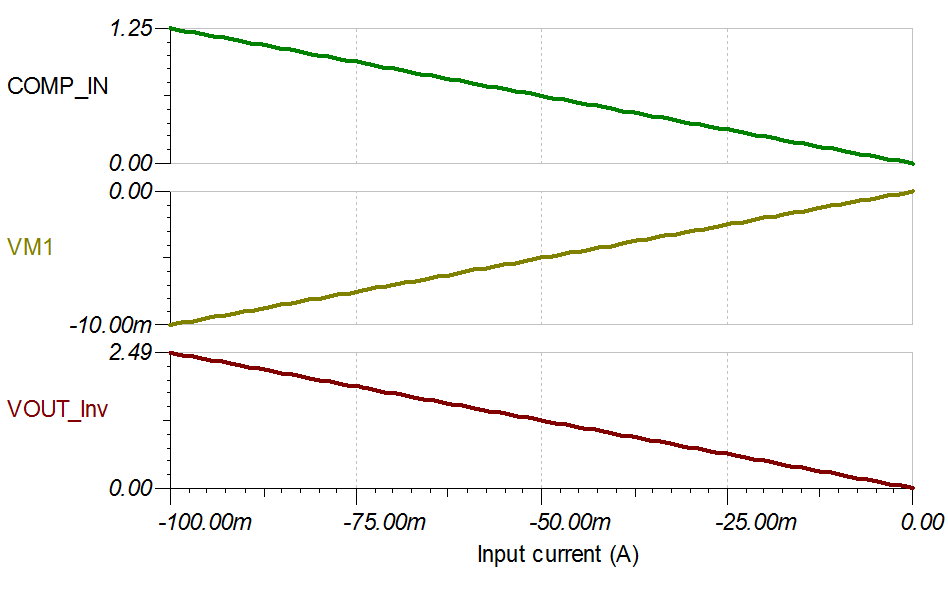

直流仿真結果 (VOUT_Inv)

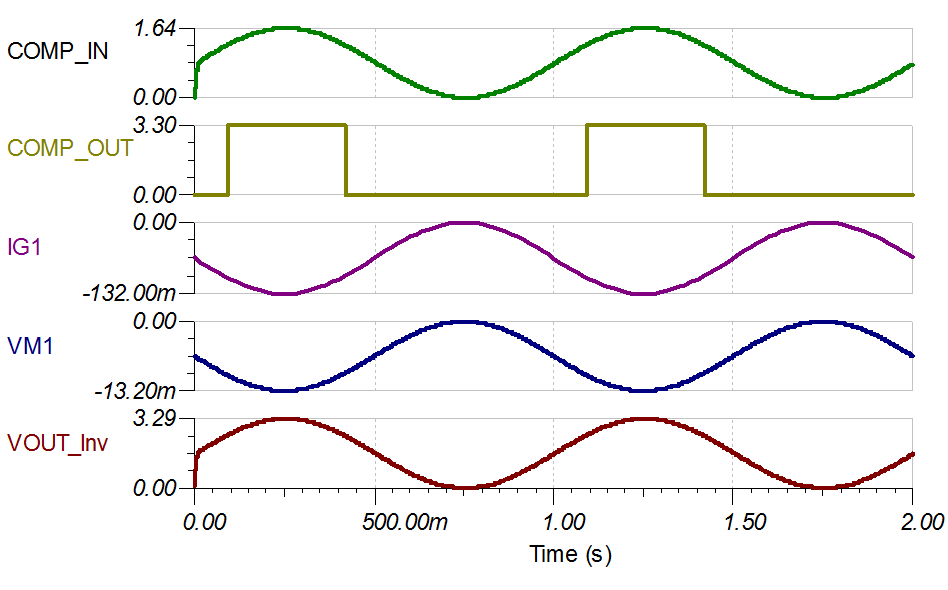

瞬態仿真結果 (VOUT_Inv)

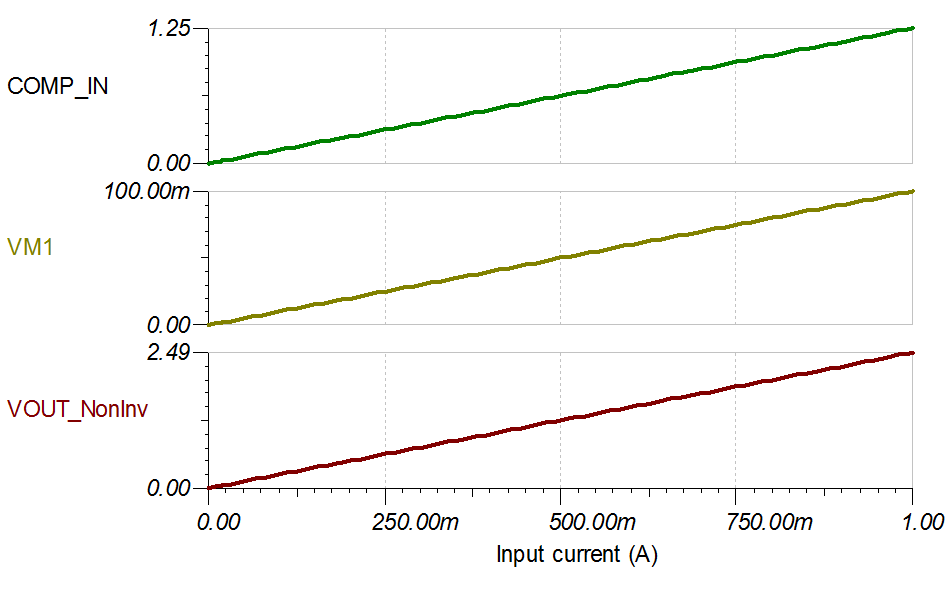

直流仿真結果 (VOUT_NonInv)

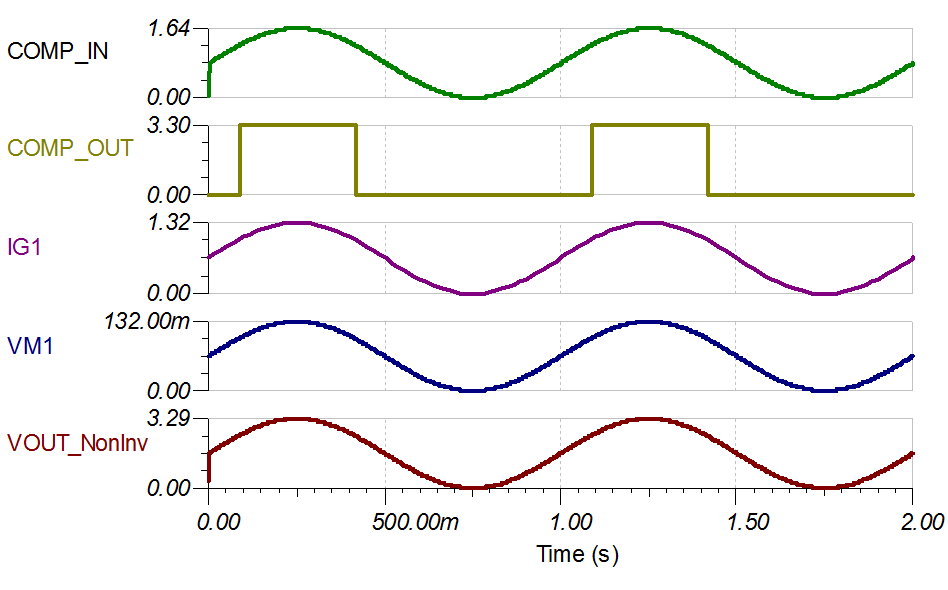

瞬態仿真結果 (VOUT_NonInv)

技術手冊和博客參考

德州儀器 (TI)，將毫微功耗零漂移放大器用于手機電池監控所具有的優勢，應用手冊

德州儀器 (TI)，無中性點照明開關中的電流檢測，技術簡介

德州儀器 (TI)，由鋰離子電池供電的個人電子產品中的 GPIO 引腳電源信號鏈，應用簡介

設計特色運算放大器

設計備選運算放大器
