3 器件優化

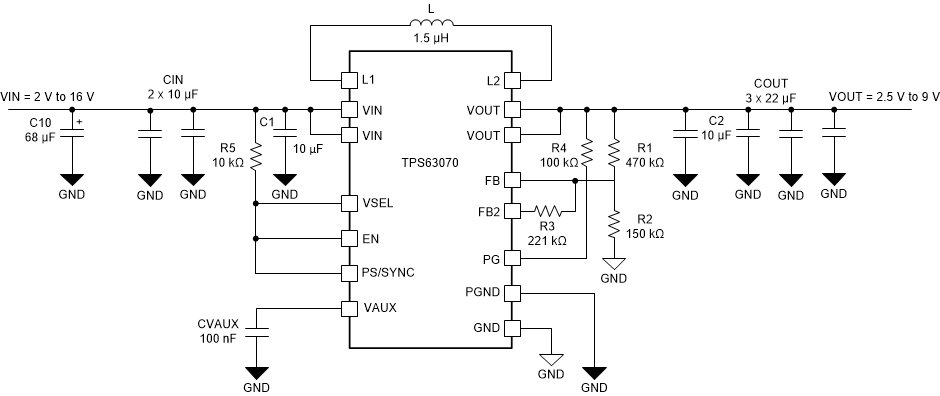

圖 3-1 所示為 TPS63070 典型應用的電路。本應用手冊中使用了此電路。初始 PCB 布局概念是德州儀器 (TI) 針對已構建 PCB 建議的 Webench 布局。

請注意，Webench 布局并未針對卓越 EMI 性能進行優化，而是針對放置不同尺寸組件的能力進行了優化。

圖 3-1 TPS63070 的典型應用

Webench PCB 布局是一種雙層方法。除電感器端口之外的所有平面都保留在頂層。底層由電感器端子及輸入和輸出平面組成?？蓪?duì) Webench 布局進行優化以提高輻射性能，如下所示：

• 最大限度地減小熱平面：對應于輸入、輸出、電感器和其他組件連接的網絡的面積應在設計允許的范圍內盡可能小。最大面積應分配給接地層。
• 將布線完全保留在一個層上：盡可能避免在布線中間的層之間交叉。此過程減少了過孔數量并降低了整體平面電感。

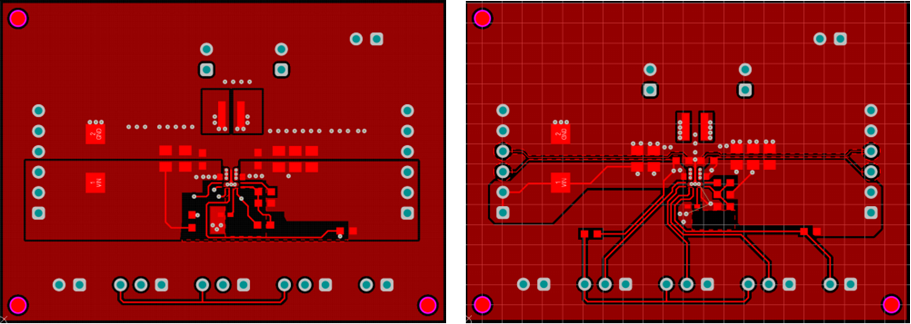

圖 3-2 所示為 Webench 布局（左側）和經過優化的布局（右側）的頂層。它突出顯示了極小的平面和缺乏串?dāng)_。

圖 3-2 Webench 布局（左側）和經過優化的布局（右側）的頂層

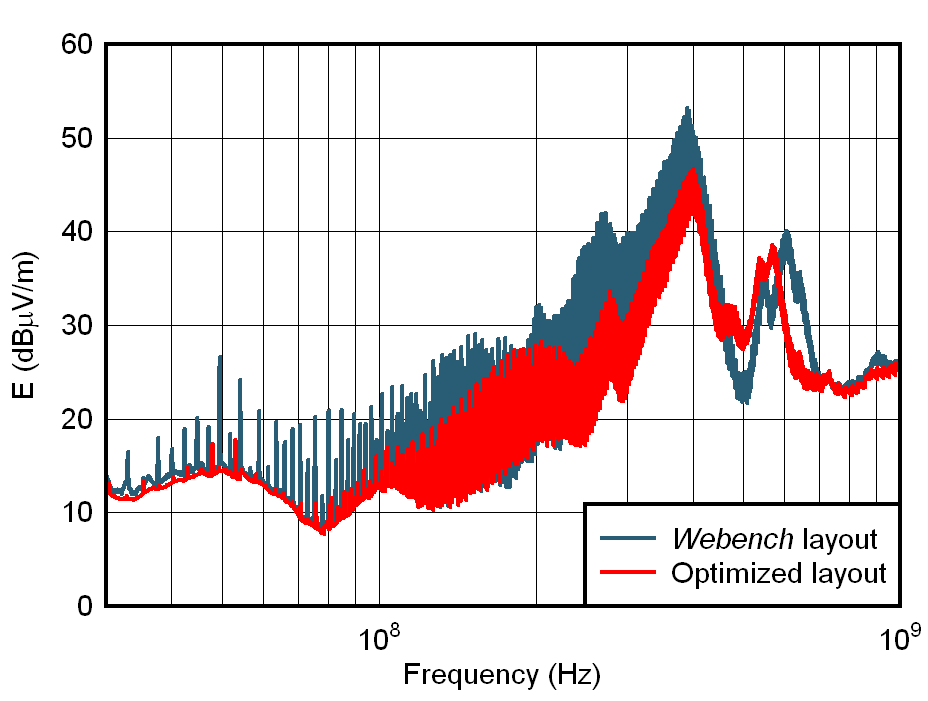

圖 3-3 所示為上述改進的優勢。這兩種測量方法之間的差異非常明顯并且很容易看出。從數字角度而言，這種差異在嚴重受影響的頻率下會高達 10dB。

圖 3-3 Webench 布局和經過優化的布局的輻射 EMI 響應
