5 機箱接地的附加電容

從天線理論的角度來看，電纜只不過是一個輻射體。轉換器所在的機箱或外殼可作為該輻射體的參考平面。電纜和機箱之間的電勢差是驅動此天線的電壓。由于存在這種現象，外部電纜（如用于連接電源的電纜）會是主要的輻射源。為了更大限度地減少這些輻射，必須控制和減小前面提及的電勢差。一個很好的方法是在機箱和連接到潛在輻射體的 PCB 引腳之間提供高頻低阻抗連接。

為了將此原理應用于 TPS63070 轉換器 PCB，底部平面已被中性機箱接地層所取代。高頻電容器已用于將這個新接地層連接到輸入端、輸出端和地平面。這樣，就為高頻信號提供了低阻抗路徑。

請注意，這些電容器應盡可能靠近 PCB 上的電纜端接放置。這樣，我們便可確保機箱接地層和連接平面之間的壓差處于極低水平。

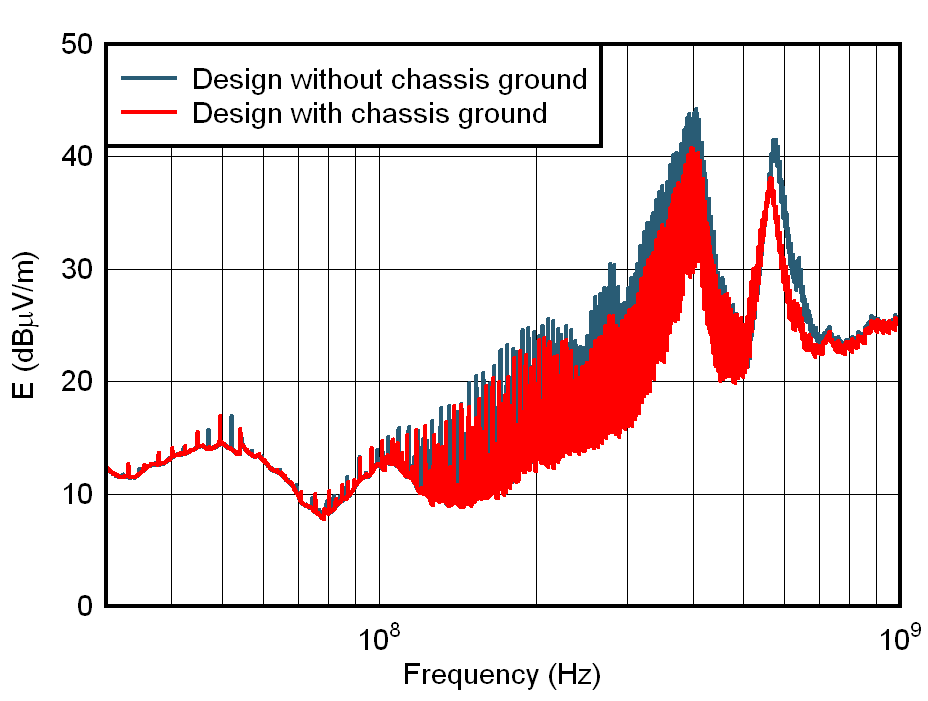

圖 5-1 所示為此解決方案對于整體設計的好處。輻射場在所有頻率下都已減小，而且沒有做出重大取舍。通過實施該解決方案，可將輻射發射額外降低 5dB。
