2.3.1 使用 UART 進行電壓轉換
若要在不同電壓電平下運行的兩個器件之間使用 UART，需要一個電壓轉換器。根據系統配置，可使用 SN74AXC1T45 或 SN74AXC4T245 電壓轉換器。

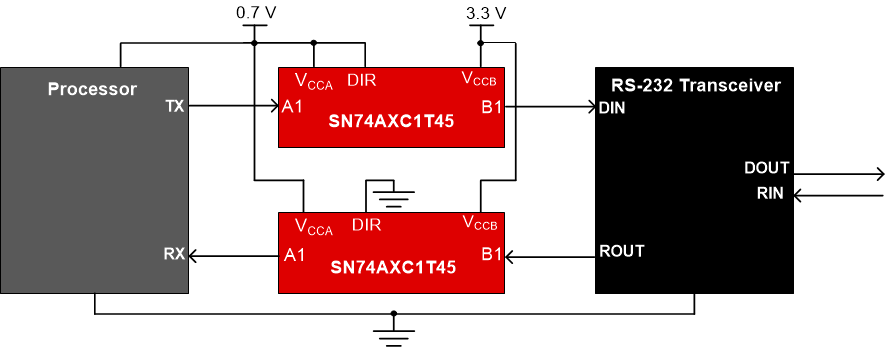

對于簡單的兩線制接口，可在每條數據線路上實施兩個 SN74AXC1T45 來實現電壓轉換。這種配置需要將一個器件上的方向引腳拉至 VCCA 高電平以實現 A 到 B 的轉換，而將另一個器件的 DIR 引腳拉至接地端以實現 B 到 A 的轉換，如圖 2-5 所示。

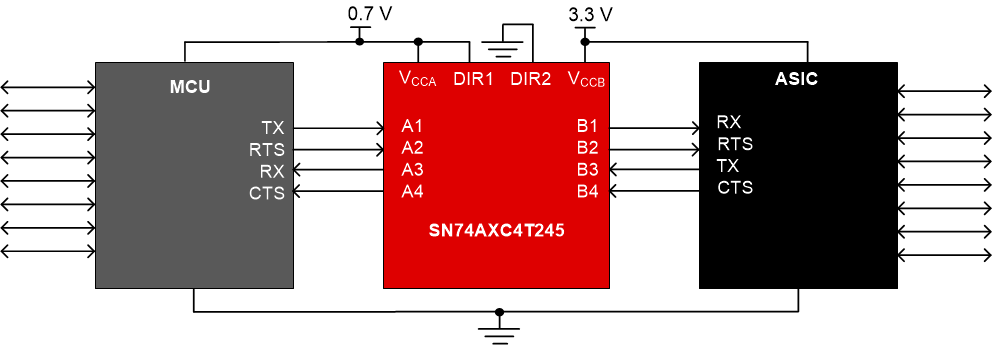

對于四線制接口，可在使用 SN74AXC4T245 時將 DIR1 引腳拉至 VCCA，而將另一個 DIR2 引腳拉至接地端。這樣可確保兩個通道從 A 轉換為 B，兩個通道將 B 轉換為 A。如圖 2-6 所示，TX 和 CTS 線路應該在一個方向上通信，而 RX 和 RTS 應該在相反的方向上通信。

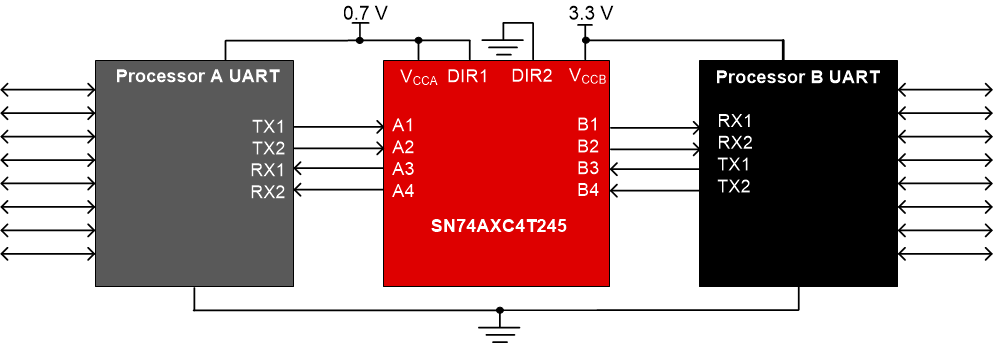

圖 2-6 使用 SN74AXC4T245 進行四線制 UART 電壓轉換另一種常見的 UART 配置是運行兩個獨立的 UART。若要在此配置中實現轉換，可使用 SN74AXC4T245。相關設置與四線制 UART 相同，兩個方向引腳都被拉到 VCCA。在此配置中，兩條 TX 線路將在同一方向上運行，與兩條 RX 線路的方向相反，如圖 2-7 所示。
圖 2-7 使用 SN74AXC4T245 進行兩個兩線制 UART 接口的電壓轉換
