2.4 聯合測試行動組 (JTAG)
聯合測試行動組 (JTAG) 開發了同名的硬件接口 (JTAG)，用于對嵌入式設計進行調試、測試、驗證和編程。JTAG 在運行過程中通常使用五個線路：TCK、TMS、TDI、TDO 和 TRST，如表 2-2 所示。測試時鐘 (TCK) 提供數據輸入和輸出的時序。測試模式選擇 (TMS) 允許用戶選擇將要測試的內容。測試數據輸入 (TDI) 將要測試的數據輸入到被測器件，產生的結果在測試數據輸出 (TDO) 上輸出。最后一個信號是測試復位 (TEST)，作為一個可選信號，它能夠?qū)?JTAG 復位到最后一次已知的良好狀態。
| 信號 | 說明 | 方向 |
|---|---|---|
| TCK | 測試時鐘信號 | 控制器到調試器 |
| TDI | 測試數據輸入 | 控制器到調試器 |
| TDO | 測試數據輸出 | 調試器到控制器 |
| TMS | 測試模式選擇 | 控制器到調試器 |
| TRST | 測試復位 | 控制器到調試器 |
JTAG 與 SPI 類似，因此電壓轉換器的配置也類似。主要區別在于 JTAG 有四條線路在一個方向上運行，而另一條線路在相反方向上運行。要在低電壓 FPGA 或處理器與 JTAG 探頭之間啟用 JTAG 接口，建議使用 SN74AXC4T774 或 SN74AVC4T774 器件，并采用如圖 2-10 所示的配置?；蛘?，對于五線制 JTAG 接口，可使用一個用于 TCK、TMS、TDI 和 TRST 信號線路的 SN74AXC4T245 和一個用于在另一個方向上運行的 TDO 線路的 SN74AXC1T45。

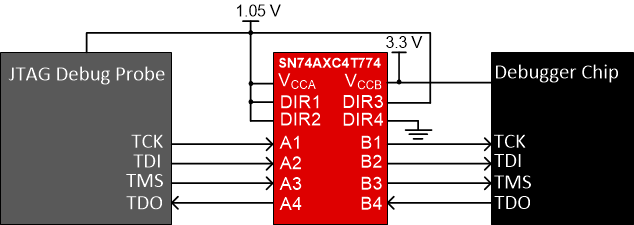

圖 2-10 使用 SN74AXC4T774 進行 JTAG 電壓轉換
