ZHCAAM8A May 2019 – August 2021 TL431LI , TPS3110 , TPS3307 , TPS3701 , TPS3703-Q1 , TPS3779 , TPS3808 , TPS386000
2.1 24V 電壓軌監控器
對于很多工業應用中常見的 24V 電壓軌，建議的監控解決方案有兩種。第一種是采用具有寬輸入電壓 (Vin) 范圍的單個電壓檢測器。這種解決方案高度可調且非常精確，具體如圖 2-1 中所示。第二種是結合使用多個器件來創建監控解決方案。這種解決方案可調程度小、精度更低且尺寸更大，但成本會更低，如圖 2-3 中所示。
- TPS3701：這款具有寬輸入電壓 (Vin) 范圍的電壓檢測器可監控高達 36V 的電壓，典型監控精度為 0.25%。該器件采用 6 引腳 SOT 封裝，尺寸為 2.9mm x 1.6mm，只需三個外部電阻器即可設置故障閾值，并需要至少一個外部上拉電阻器來提供開漏輸出，如圖 2-2 中所示。TPS3701 通過便捷的單器件解決方案來提供欠壓和過壓監控功能。
- 兩個 TL431LI + 兩個比較器：此解決方案使用四個較低成本的元件構建出一個欠壓和過壓監控解決方案。該解決方案需要至少四個外部電阻器來設置兩個 TL431LI 器件的故障閾值，另外這兩個器件還各自需要兩個上拉電阻器。如果需要進行電平轉換，則還要為每個比較器另外連接兩個外部電阻器。盡管此解決方案成本較低，但器件尺寸加上外部元件通常導致該解決方案尺寸較大，如圖 2-4 中所示。監控精度取決于 TL431LI 的等級以及所用電阻器的等級。此解決方案提供 3% 至 6% 的典型監控精度，但不提供精確磁滯。

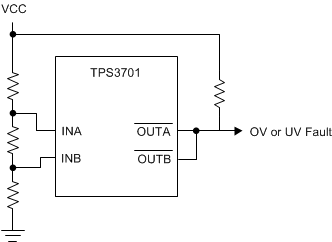

圖 2-1 TPS3701 欠壓和過壓監控解決方案

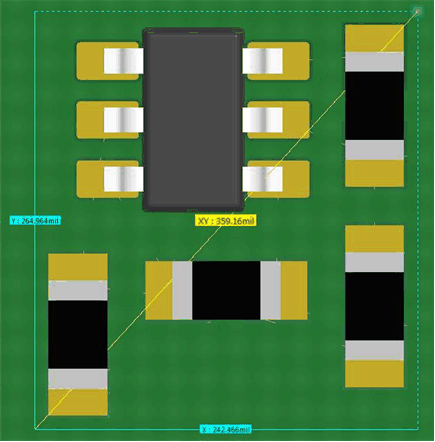

圖 2-2 TPS3701 示例布局

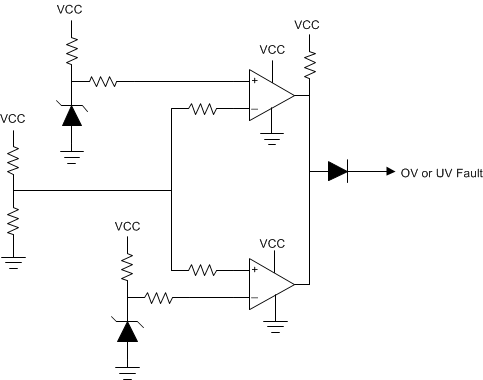

圖 2-3 兩個 TL431LI + 雙路比較器欠壓和過壓監控解決方案

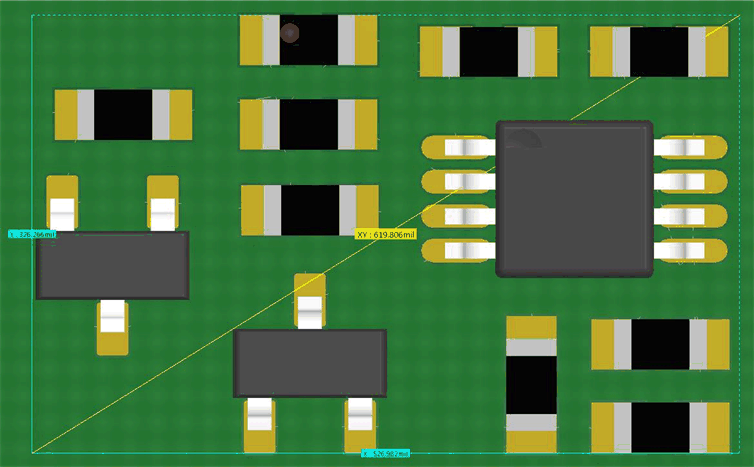

圖 2-4 兩個 TL431LI + 雙路比較器示例布局表 2-1 比較了采用分立式元件的欠壓和過壓解決方案與電壓監控器 IC。
表 2-1 分立式與集成式欠壓和過壓監控解決方案之間的比較
| 2x TL431LI + LM2903 雙路比較器 | TPS3701 | |
|---|---|---|
| 元件數量 | 12 | 5 |
| 近似封裝面積 | 0.620 in2 | 0.36 in2 |
| 最大輸入電壓 | 36V | 36V |
| 最大近似電源電流 | ~2mA（TL431LI 典型值）+ ~2mA（TL431LI 典型值）+ 2.5mA（LM2903 最大值）= 4.5mA | 11μA（TPS3701 最大值） |
| 典型電壓監控精度 | 3% 至 6% | 0.25% |
| 大致費用（千片） | 2x $0.07 + $0.08 + 9x $0.02 = $0.40 | $0.89 + 4x $0.02 = $0.97 |
